Транзисторы MJE13001 и 13001, MJE13003 и 13003.


Транзисторы MJE13001 и 13001.
Транзисторы MJE13003 и 13003).


Транзисторы MJE13001 и 13001

Транзисторы кремниевые структуры n-p-n, высоковольтные усилительные. Производство транзисторов 13001 локализовано в странах Юго-восточной Азии и в Индии. Применяются в маломощных импульсных блоках питания, зарядных устройствах для различных мобильных телефонов, планшетов и т. п.

Внимание! При близких(почти идеинтичных) общих параметрах у разных производителей транзисторы 13001 могут отличаться по расположению выводов.

Выпускаются в пластмассовых корпусах TO-92, с гибкими выводами и TO-126 с жесткими. Тип прибора указывается на корпусе.

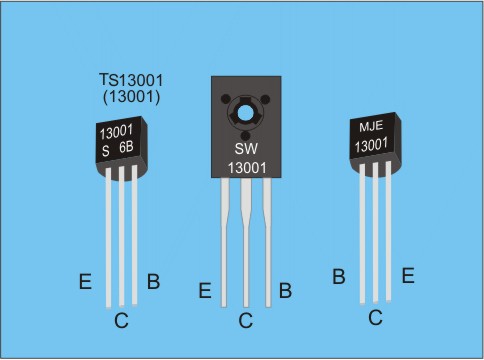

На рисунке ниже - цоколевка MJE13001 и 13001 разных производителей, с разными корпусами.

Наиболее важные параметры.

Коэффициент передачи тока у 13001 может быть от 10 до 70, в зависимости от буквы.
У MJE13001A - от 10 до 15.
У MJE13001B - от 15 до 20.
У MJE13001C - от 20 до 25.
У MJE13001D - от 25 до 30.
У MJE13001E - от 30 до 35.
У MJE13001F - от 35 до 40.
У MJE13001G - от 40 до 45.
У MJE13001H - от 45 до 50.
У MJE13001I - от 50 до 55.
У MJE13001J - от 55 до 60.
У MJE13001K - от 60 до 65.
У MJE13001L - от 65 до 70.

Граничная частота передачи тока - 8МГц.

Максимальное напряжение коллектор - эмиттер - 400 в.

Максимальный ток коллектора(постоянный) - 200 мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора 50мА, базы 10мА - 0,5в.

Напряжение насыщения база-эмиттер при токе коллектора 50мА, базы 10мА - не выше 1,2в.

Рассеиваемая мощность коллектора - в корпусе TO-92 - 0.75 Вт, в корпусе TO-126 - 1.2 Вт без радиатора.






Транзисторы MJE13003 и 13003

Транзисторы MJE13003 и 13003 кремниевые мощные низкочастотные высоковольтные, структуры n-p-n, Как и 13001 производятся в странах ЮВА, применяются в импульсных блоках питания, зарядных устройствах для различных мобильных телефонов и планшетов.
Выпускаются в самых различных корпусах, обратите внимание на имеющиеся отличия в порядке расположения выводов(цоколевке) а так же - мощности рассеивания.

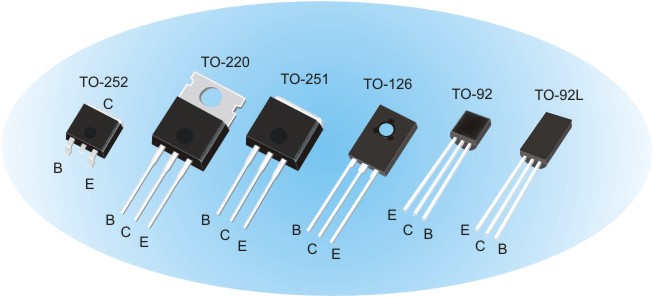

Маркировка буквенно - цифровая, на корпусе. На рисунке ниже - цоколевка 13003 с различными корпусами.

Наиболее важные параметры.

Коэффициент передачи тока - от 8 до 40, в зависимости от буквы
У MJE13003A - от 8 до 12.
У MJE13003B - от 12 до 18.
У MJE13003C - от 18 до 27.
У MJE13003D - от 27 до 40.

Максимально допустимое напряжение коллектор-эмиттер - 400 В.

Максимальный ток коллектора - постоянный 1,5 А, пульсирующий - 3 А.

Напряжение насыщения коллектор-эмиттер при токе коллектора 1 А, базы 0,25 А - 1в.

Напряжение насыщения база-эмиттерпри токе коллектора 1 А, базы 0,25 А - - не выше 1,2в.

Рассеиваемая мощность коллектора:
В корпусе TO-126 - 1.4 ватт,
TO-220 - 50 ватт(с радиатором),
TO-252 и TO-251 - 25 ватт(с радиатором),
TO-92 и TO-92L - 1,1 ватт.

Граничная частота передачи тока - 4 МГц.

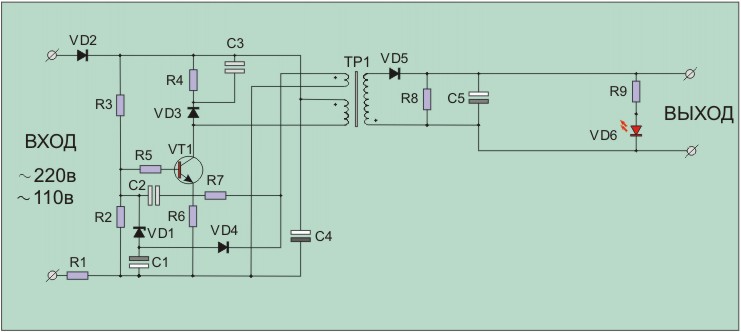

Схема "зарядки" для телефона.

R1 - 1 Ом, 1Ватт.
R2 - 20 кОм.
R3 - 680 кОм.
R4 - 100 кОм.
R5 - 43 Ом.
R6 - 5,1 Ом.
R7 - 33 Ом.
R8 - 1 кОм.
R9 - 1,5 кОм.
C1 - 22 мФ,25в(оксидный).
C2 - 1 нФ, 400в.
C3 - 3,3 нФ, 1000в.
C4 - 2,2 мФ,400в(оксидный).
C5 - 100 мФ,25в(оксидный).
VD1 - стабилитрон 5,6в.
VD2,VD3 - диод 1N407.
VD4 - диод 1N4937.
VD5 - индикаторный светодиод.
Транзистор - MJE13001(13001), MJE13003(13003), самый надежный вариант - MJE13005(13005).
