Транзисторы MJE13005(13005)и MJE13009(13009) .


Транзисторы MJE13005(13005) .
Транзисторы MJE13009(13009).


Транзисторы MJE13005(13005)

Транзисторы кремниевые структуры n-p-n, мощные высоковольтные переключающие. Используются в импульсных преобразователях напряжения(электронных трансформаторах), приводах и регуляторах. Выпускаются в корпусе TO-220 Тип прибора указывается на корпусе.

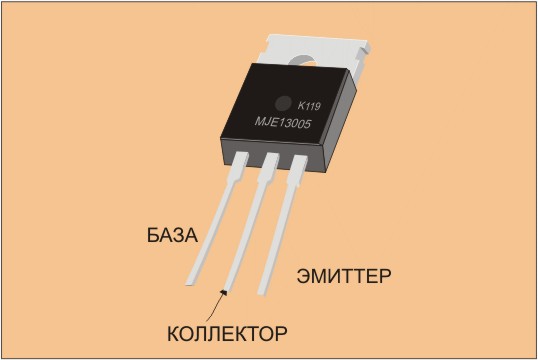

На рисунке ниже - цоколевка MJE13005(13005).

Наиболее важные параметры.

Коэффициент передачи тока у MJE13005 может быть от 10 до 60.

Граничная частота передачи тока - 4МГц.

Максимальное напряжение коллектор - эмиттер - 400 в.

Максимальный ток коллектора постоянный - 4 А, переменный - 8 А

Напряжение насыщения коллектор-эмиттер при токе коллектора 4А, базы 1 А - 1в.

Напряжение насыщения база-эмиттер при токе коллектора 2А, базы 0,5А - 1,6в.

Рассеиваемая мощность коллектора - 75 Вт на радиаторе, 2 Вт - без.



Транзисторы MJE13009(13009)

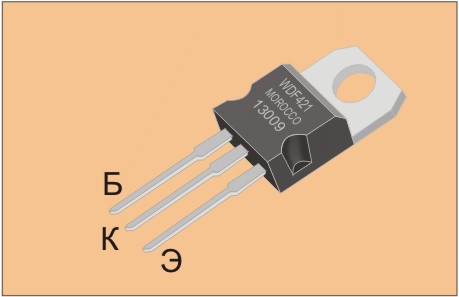

Транзисторы MJE13009(13009) кремниевые мощные низкочастотные высоковольтные,структуры n-p-n, Корпус пластиковый TO-126. Маркировка буквенно - цифровая, на корпусе. На рисунке ниже - цоколевка MJE13009(13009).

Наиболее важные параметры.

Коэффициент передачи тока - от 8 до 40.

Максимально допустимое напряжение коллектор-эмиттер - 700 В.

Максимальный ток коллектора - постоянный 12 А, пульсирующий - 24 А.

Напряжение насыщения коллектор-эмиттер при токе коллектора 5А, базы 1 А - 1в.

Напряжение насыщения база-эмиттер при токе коллектора 5А, базы 1 А - 1,2в.

Рассеиваемая мощность коллектора - около 100 Вт(на радиаторе).

Граничная частота передачи тока - 4 МГц.
