Транзисторы 2SJ50 - параметры, расположение выводов.

Аналоги транзисторов 2SJ50.

Транзисторы 2SJ50

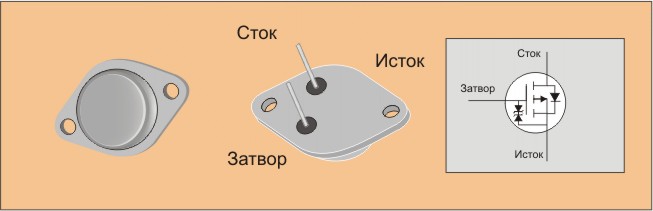

Транзисторы 2SJ50 - кремниевые, полевые МДП, тип канала - p. Применяются в оконечных каскадах усилителей мощности звуковой частоты. Комплементарны 2SK135. Корпус TO-3, с жесткими выводами.
Маркировка буквенно - цифровая, на корпусе.

Основные параметры.

Постоянная рассеиваемая мощность (Р_Dmax) - 100 Вт. (на радиаторе).

Крутизна характеристики (передаточная проводимость) g_fs - 700мА/В.

Максимальный ток истока I_Dmax - 7А .

Максимальное напряжение сток-исток U_DSmax - 160В.

Максимальное напряжение затвор-исток U_GSmax - 14В.

Типовое время нарастания тока стока при идеально прямоугольной форме сигнала на затворе(время открывания) t_on - 230 наносекунд.

Типовое время спада тока стока при идеально прямоугольной форме сигнала на затворе (время закрывания) t_off - 110 наносекунд.

Максимальное значение сопротивления исток-сток во включенном состоянии R_DS(on)max - 0,12Ом.

Аналог транзистора 2SJ50 - 2SJ56.
