2-е занятие.

Сборка устройства, наглядно обьясняющего принцип работы эл. выключателя.

Для проведения второго занятия нам потребуются:
1.Абсолютно любой одноклавишный выключатель. На рисунке внизу, изображена одна из его разновидностей. В левой стороне рисунка - одноклавишный выключатель открытой проводки, представлен в собранном виде, на правой - в разобранном. Чаще всего, что бы разобрать выключатель, в первую очередь необходимо снять его клавишу, осторожно подковырнув ее сбоку отверткой или кончиком лезвия ножа. Под клавишей расположены два винта, которые следует отвернуть. Теперь становится возможным отделить корпус-крышку от механизма выключателя, после чего, открывается доступ к электрическим клеммам-зажимам. У любого одноклавишного выключателя, их должно быть два.

Выключатели старого типа разбираются проще - их клавишы существенно меньше размером, а винт, скрепляющий корпус-крышку и механизм, расположен снаружи.




Менее удобен для разборки вариант, когда для фиксации корпуса-крышки и механизма, вместо винтов используются различные защелки. В этом случае разборка требует особой внимательности - при неосторожности, защелки очень легко повредить.

2.Устройство, собранное на 1-м занятии.



Примерно, по середине кабеля, на участке около 20-ти см. необходимо удалить слой наружной изоляции.
Делать это нужно очень осторожно - внутренняя изоляция не должна быть повреждена.



Далее, перерезаем один из проводов. Полученные 2 конца подготавливаем к присоединению - снимаем с краев изоляцию на необходимую длину. Как и в случае с розеткой, оголенные кончики, либо загибаются в колечко, либо остаются прямыми - в зависимости от вида присоединения, использоваемого в нашем выключателе. На рисунке ниже, они загнуты в колечко.

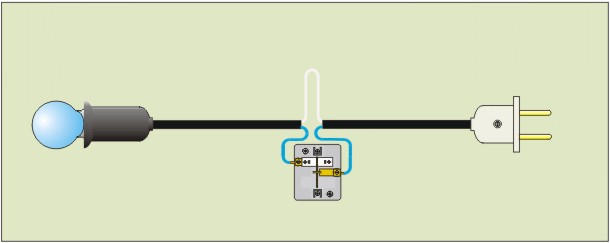

Если теперь, очень осторожно (ни в коем случае не прикасаясь к оголенным проводам) воткнуть вилку в розетку - лампочка гореть не будет. Вновь заставить ее гореть, можно, соединив обратно 2 конца разорванного провода. Разьеденяем их - лампочка снова гаснет. Все подсоединения, связанные с прикосновениями к оголенным концам проводов необходимо производить, обязательно выдернув вилку из розетки. После этого производим присоединение выключателя.

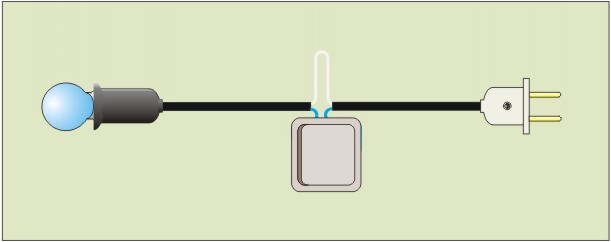

И закрываем крышку - корпус.



Включаем вилку в розетку, несколько раз нажимаем клавишу выключателя в обоих направлениях. Снова лампочка загорается, снова тухнет. Сам собой напрашивается вывод - выключатель по своей сути, является контролируемым разрывом электрической цепи.

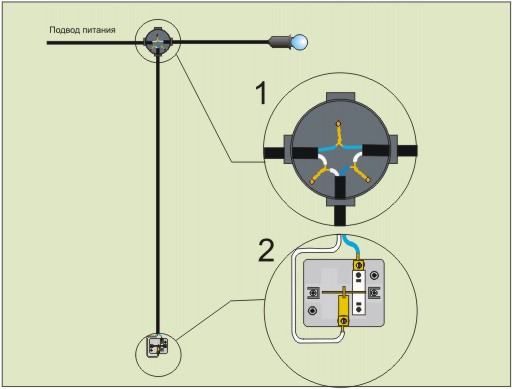

Реальная картина подключения выключателя в помещении может выглядеть так

В распределительную коробку(1) заводится питающий 2-х проводной (минимум) кабель, один из концов которого (нулевой провод), напрямую уходит на эл. лампочку (люстру, бра, световой шнур). Второй конец питающего кабеля (фазный провод) присоединяется к входу выключателя через двухпроводной кабель, спускающийся вниз.(используется один провод) Эл. ток проходит через выключатель и следует к эл лампочке, через соединение в распределительной коробке, по второму проводу этого - же кабеля.

В чем же различие, между фазным и нулевым проводами? С точки зрения практической электробезопасности, оно заключается в том, что прикосновение к одиночному оголенному нулевому проводу не опасно для человека, а к фазному, наоборот. Итог прикосновения, к оголенному фазному проводу, может оказаться весьма плачевным (вплоть до летального). Прикосновение одновременно к двум, токоведущим неизолированным проводникам еще более опасно. Когда электрическая цепь смонтированна правильно, выключателем отключается именно фазный проводник, - создаются безопасные условия для работы со светильником (замены эл. лампочки, например ). Отличить фазный провод от нулевого, можно с помощью отвертки-тестера. При касании фазного (оголенного) провода, индикатор будет светиться, а нулевого - нет.

В настоящее время, при электромонтаже в бытовых помещениях, используется трех-проводная система подвода эл. питания. Помимо питающих (рабочих) фазного и нулевого проводника, добавляется третий, - проводник защитного зануления. Все металлические корпуса бытового эл. оборудования (стиральные машины, эл. печи и.т.д.) подлежат защитному занулению. Подробнее об этом в разделе "Замена проводки".

Ну а что касается изделия, собранного в течении этого занятия, то оно пригодится для занятия следующего.
