6-е занятие

Полная модель энергоснабжения помещения.

Для проведения следующего занятия нам потребуются:
1. Два однофазных автоматических выключателя, абсолютно любого типа, номиналом 16 ампер.


2. Кусок изолированного провода, длиной 30-40 см (можно извлечь из кабеля ВВГ 2*1,5)


3. Устройство, собранное в течении прошлого занятия.

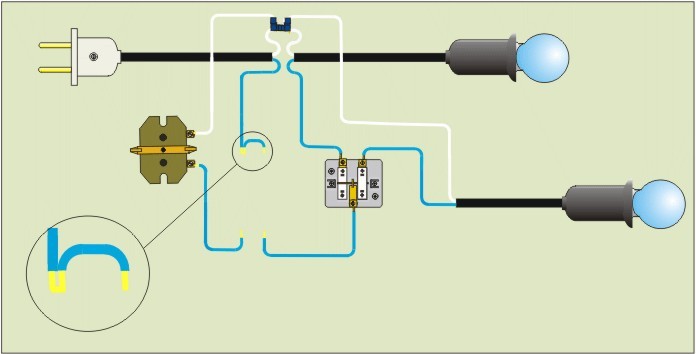

В первую очередь, снимаем клавиши и крышки с выключателя и розетки. Отсоединяем от входа выключателя концы проводов (питающего, и ведущего к розетке, входящей в состав устройства). Отступив от края конца питающего провода около 3 см, аккуратно снимаем изоляцию на участке 1,5 см. Полученный таким образом, участок оголенной жилы сгибаем пополам - в виде петельки. К входу двухклавишного выключателя присоединяем дополнительный провод, предварительно сняв с его концов изоляцию на 7 мм.


Подключаем оба авт. выключателя с одной стороны, к питающему проводу. С другой стороны, подключаем провод, ведущий к розетке изделия - к одному автомату, провод ведущий ко входу двухклавишного выключателя - к другому.



Одеваем крышки и клавиши на выключатель и розетку, автоматические выключатели переводим в положение ВКЛ.. Подключаем наше устройство к питанию и проверяем его работоспособность. На первый взгляд, его работа не изменилась, после внесенных изменений. Это действительно так, но с включением в схему автоматических выключателей, оно стало защищенным - очень важное качество, для электрических устройств.

Если, по какой-то случайности в нем произойдет соединение оголенных фазного и нулевого проводов, и возникнет короткое замыкание - автоматический выключатель сработает адекватно - отключится и разорвет цепь. Если электрическая нагрузка в любой из ветвей нашего устройства превысит определенный предел (в нашем случае предел силы тока 16 ампер), автомат сработает таким же образом. Главная опасность - возгорание проводки и возникновение пожара, будет исключена.

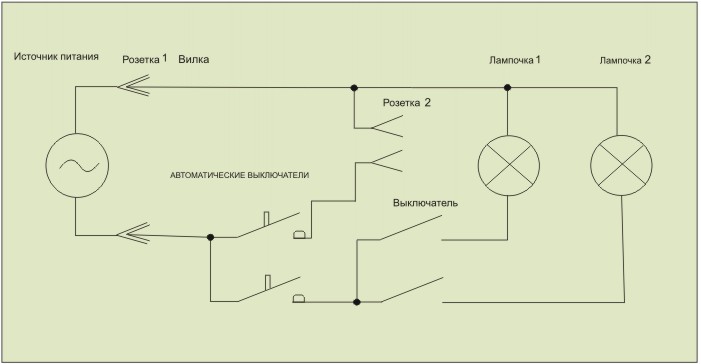

Вот так, теперь выглядит эл. схема нашей модели.



Питающие напряжение поступает на автоматы и расходится от них к розетке и выключателю, образуя 2 группы. Каждую из этих групп можно обесточить, отключением соответственного автомата. В реальных условиях, например в обычной квартире, групп может быть больше, так же как и количество присоединенных розеток и выключателей, входящих в каждую групп. Но принцип останется прежним. И если вы успешно прошли все 6 занятий, и добились работоспособности всех устройств, собранных вами в течении них - самостоятельно заменить или частично отремонтировать проводку на даче или в квартире - вы сможете, без всякого сомнения. Обратившись к ссылкам на главной странице вы можете получить дополнительную информацию по этому поводу, и не только.
