Электрические розетки.

Розетки для электроплиты (и ее подключение).





Элекророзетки для кухонной плиты. Подключение плиты.


Кухонные плиты, в отличии от других бытовых приборов, потребляют значительно больший ток и требуют обязательного заземления корпуса. При продаже, отечественные эл. плиты, часто комплектуются разъемами РШ-ВШ, представляющими из себя пару,-эл. розетку и эл. вилку. Этот разъем, разработан еще в Советском Союзе, и по способу установки розетки, относится к изделиям открытой проводки . Сейчас, существуют его модификации и для скрытой проводки.

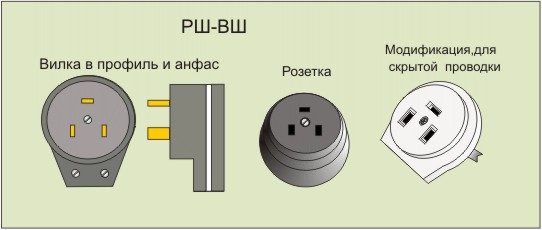

Изображение разъема для кухонной электроплиты РШ-ВШ для открытой и скрытой проводки.

Конструктивное исполнение этой пары, исключает неправильное включение при эксплуатации. Заявленый максимальный рабочий ток - 32 ампера(мощность около 7 квт.). Интересно, что современные электроплиты, в среднем, имеют суммарную мощность всех нагревательных устройств около 8 квт( иногда до 10 и выше.). Так что, их одновременное включение может быть фатальным для разъема такого типа. Сейчас РШ-ВШ производится на Украине. Качество продукции очень невысокое,- как и цена.
Неплохие пары(розетка-вилка) современного дизайна, производит Белоруссия. Это более подходящий вариант для эл. плит импортных( продающихся вообще, без каких-либо, шнуров и вилок).

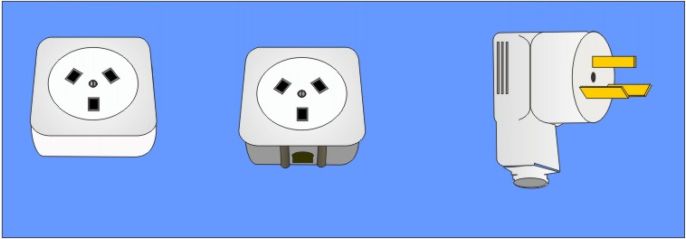

Изображение разъема для кухонной электроплиты белорусского производства.

Белорусские разъемы более удобны при монтаже, эксплуатации, и обладают к тому-же, запасом по электрической мощности, выдерживая эл. ток несколько больше заявленных 32-х ампер. По способу установки, выпускаются в обоих вариантах,- как для открытой, так и для скрытой проводки. По цене белорусские разъемы несколько дороже украинских, но значительно дешевле европейских.

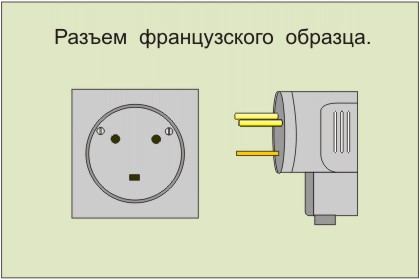

Изображение разъема для кухонной электроплиты французского производства.



Установка розеток для электроплит производится, так-же, как и обычных электророзеток. При монтаже со скрытой проводкой выполняются те-же действия. В стене выдалбливается углубление в которое, с помощью строительного раствора на основе гипса, устанавливается коробка-подрозетник(круглой или квадратной формы). В стене, по направлению к подрозетнику выдалбливается штроба, для укладки питающих проводов. Питающие провода укладываются в штробу и присоединяются к клеммам розетки. Самым важным моментом здесь, является присоединение заземляющего провода - строго на клемму с обозначением

Изображение знака - заземление.

Далее, механизм розетки фиксируется в подрозетнике с помощью специальных винтов, одевается крышка,- работа завершена.
При монтаже с открытой проводкой механизм крепится к несущей поверхности(стена)непосредственно, без дополнительного подрозетника. Подключение заземляющего провода выполняется обязательно.

В новых квартирах заземляющий провод определить легко, - его изоляция окрашена в зеленый, либо желто - зеленый цвета. В старых домах, дело обстоит немного сложнее, все провода одного цвета, как правило - белые. Для начала, производится полное снятие эл. напряжения в квартире, с помощью пакетного выключателя. Далее, берется омметр(мультиметр)один из его щупов зацепляется либо за радиаторы отопления, либо за водопроводную трубу, вторым щупом производится поочередное касание к концам питающих проводов (обычно их три). При касании конца заземляющего провода, омметр должен показать очень незначительное сопротивление (не более нескольких десятков Oм), а остальных - бесконечно большое. Найденный таким образом, заземляющий повод необходимо пометить(маркером или кусочком изоленты), что-бы отличить его в дальнейшем, от двух оставшихся. Порядок подключения последних, не имеет особого значения.

Подключение эл. плиты.

Для подключения эл.плиты приобретаются:
1. Разъемы. В случае, если розетка уже установлена, то только соответствующая ей вилка.
2.Кусок провода ПВС 3*4 кв. мм. длиной 1,5 - 2 метра.(гибкий, трехжильный )
На задней панели эл. плиты установлен клеммник закрытый пластиковой крышкой. Вскрыв эту крышку видим клеммник снабженный несколькими медными перемычками, и рядом с ним рисунки изображающие три,(как правило)варианта подключения:
а)L1,L2,L3.N.PE. - трехфазная питающая сеть.
б)L1,L2.N1,N2.PE.- двухфазная питающая сеть.
в)L1.N.PE.- однофазная питающая сеть.

Нам нужен третий вариант, и перемычки устанавливаются так как изображено на рисунке относящемся к нему. Далее, берем провод ПВС и снимаем верхнюю оболочку с обоих сторон на 70 - 80 мм. После этого снимаем изоляцию с концов его жил на 30 мм и заделываем кольцом. Жила с изоляцией зеленого цвета присоединяется к клемме PE(заземляющей), две остальные к к клеммам L1 и N (фаза и ноль). Присоединение в данном случае может быть произвольным,хотя принято, использовать для фазных проводников белый или коричневый цвет изоляции, для нулевых - голубой.

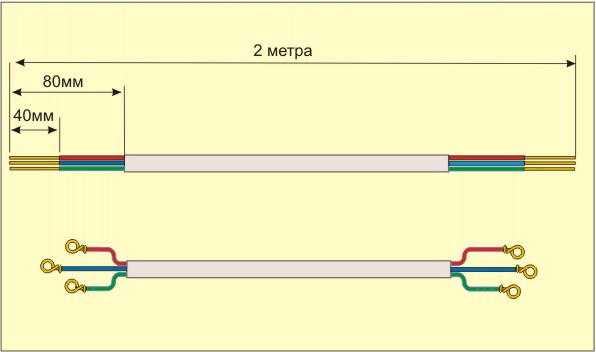

Изображение провода для подключения кухонной электроплиты.

Далее, присоединяем эл. вилку, соответственно зеленый проводник к заземляющему втычному контакту, два остальных к нулевому и фазному.

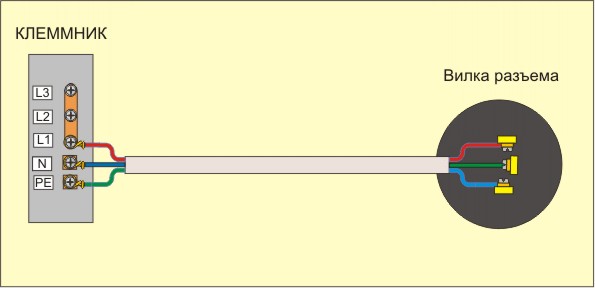

Изображение подключения кухонной электроплиты.

Проверяем правильность подсоединений с помощью мультиметра, - между металлическим корпусом печи и заземляющим контактом вилки он должен показать сопротивление, близкое к нулю. Само собой разумеется, что заземляющие контакты вилки и розетки должны совпадать. Если все в порядке, можно одевать крышку закрывающую клеммник.

Перед тем как вставить вилку в розетку рекомендуется снять с нее напряжение(отключить автомат в эл. щитке) После включения автомата, касанием индикаторной отвертки проверяем отсутствие фазы, на металлическом корпусе плиты. Если все нормально, проводим проверку во всех режимах работы.

Кухонную эл. плиту вполне можно назвать стационарным устройством - порой, десятилетиями она стоит на одном и том же месте. Поэтому, на самом деле, ее можно подключать вовсе - без розетки. На рисунке, расположенном ниже, вариант подключения эл. плиты через карболитовый или керамический клеммник, помещенный в распределительную коробку.

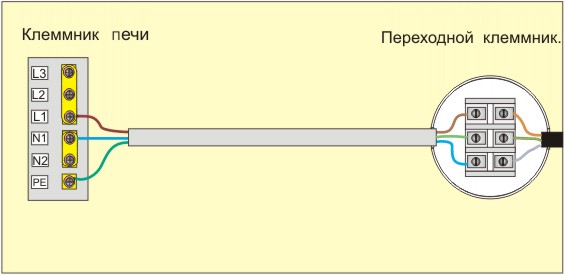

Подключение кухонной   электроплиты без  разъема.

В случае наличии трехфазной линии питания, эл. плиты лучше подключать именно к ней. Особенно актуальна подобная ситуация в небольших кафе. Нагрузка на плиту очень часто достигает максимума, а если учесть что суммарная мощность современных устройств порой превышает 10 кBт( обычный однофазный разъем долго не выдержит ) - это просто необходимо. Трехфазный разъем РШ-ВШ расcчитанный на максимальный ток 25 ампер позволит запитать устройство, мощностью до 15 кBт. Причем, сечения жил медного кабеля 2,5 кв. мм. будет вполне достаточно.

Подключение кухонной   электроплиты на  три  фазы.
