Усилитель на микросхеме TDA 2003.

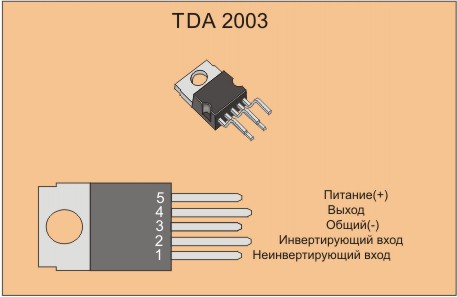

Микросхема TDA 2003 представляет из себя одноканальный интегральный усилитель звуковой частоты мощностью 10 Вт. Разработана она была для использования в автомобильных приемниках, но в последствии получила черезвычайно широкое применение и во многих других устройствах.

Усилитель на TDA 2003 - это надежное, несложное, компактное и недорогое устройство. Если отсутствует необходимость в особом качестве монофонического звуковоспроизведения но нужна хорошая громкость, то это практически - идеальный вариант.

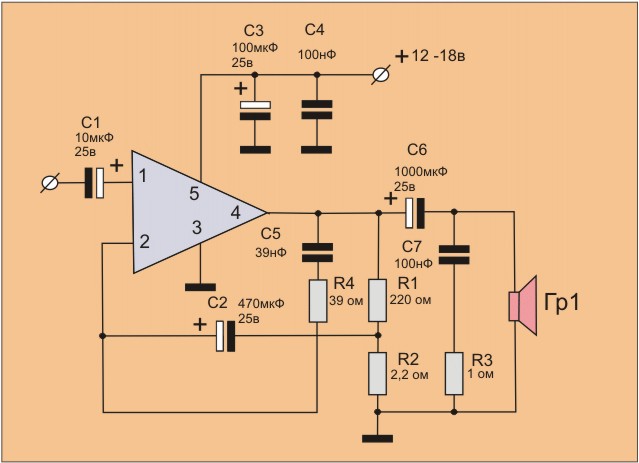

Вот так, выглядит наиболее типичная схема (рекомендованная разработчиком TDA2003).

Можно использовать любые резисторы мощностью - 0.125, 0.25 Вт, и кондесаторы любых типов. Для отвода тепла микросхема крепится на радиатор площадью не менее 75 кв см.
Так может выглядеть печатная монтажная схема усилителя.

На печатной схеме отсутствует конденсатор С3 - он не всегда обязателен.
При нагрузке 2 ома и напряжении 12 вольт мощность усилителя составляет 10 Вт, при чувствительности входа - 50 мВ. Полоса пропускаемых частот - от 40 Гц до 15 кГц. Нагрузку 2 ома можно получить, соединив параллельно 2 динамика с сопротивлением 4 ом, или 4 динамика с сопротивлением - 8.

Вместо TDA 2003 в усилителе, без какой-либо переделки монтажной схемы, вполне можно использовать отечественный аналог этой микросхемы - К174УН14. Эти микросхемы можно назвать полными аналогами - их параметры очень близки, а функциональные схемы (и расположение выводов) - идеинтичны.

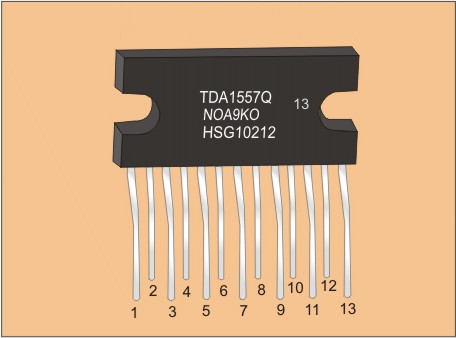

Усилитель на микросхеме TDA 1557(стерео).

Если нужно быстро собрать мощный и компактный стереоусилитель, то схема на TDA 1557 - вариант неплохой. При напряжении питания 15 вольт, можно добиться выходной мощности свыше 20 Ватт на канал. Конечно, при этом микросхему требуется установить на достаточно большой радиатор - свыше 150 кв см. В случае недостаточного охлаждения усилитель будет периодически отключаться - TDA 1557 имеет встроенную защиту от перегрева. Схема усилителя предельно проста.

При сборке используются самые распространеные детали. Схему удобнее собирать на плате из текстолита или гетинакса, причем печатный монтаж желателен, но не обязателен. Усилитель будет работать, собранный даже навесным монтажем.
