Усилитель мощности на трех транзисторах. Простая схема для начинающих.

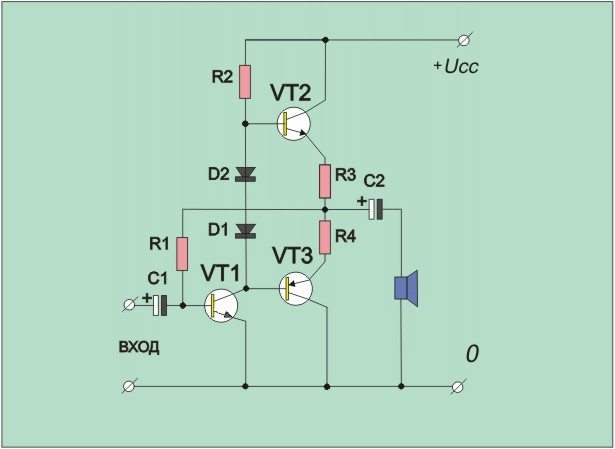

Самая простая схема усилителя мощности.
Представляет собой двухтактный эмиттерный повторитель, использующий комплементарную пару транзисторов - VT2(n-p-n) и VT3(p-n-p). На транзисторе VT1 выполнен предварительный усилитель.Режим транзистора VT1 задается резистором R1, через который осуществляется стабилизирующая параллельная отрицательная связь по напряжению. Резисторы R3 и R4 вместе с диодами D1, D2 определяют ток покоя выходных транзисторов.

Параметры компонентов схемы:
С1=10мкФ*15В; С2=470мкФ*15В; R1=330кОм; R2=1кОм; R3=2,2Ом.
Транзисторы: VT1 - BC108(лучше - BC548), VT2 - BFY50, VT3 - BC461, диоды D1,D2 - 1N4148.

Российские аналоги: BC108 - КТ342В, выходные транзисторы - любые комплиментарные, средней мощности. Германиевые тоже подойдут(пара ГТ402 - ГТ404, например) при условии изменения значения R2 в большую сторону(его придется подбирать).
При напряжении питания 9 В такая схема обеспечивает выходную мощность 1 Ватт на нагрузке сопротивлением 8 Ом.

Если изменить параметры компонентов схемы следующим образом:
С1=22мкФ*25В; С2=1000мкФ*25В; R1=100кОм; R2=680Ом; R3=0,2Ом. Транзисторы: VT1 - BC337, VT2 - BD131, VT3 - BD132, диоды D1,D2 остаются 1N4148, то при напряжении питания 18 В можно получить мощность 5 Ватт на нагрузке сопротивлением 8 Ом. При увеличении напряжения питания до 25 В мощность увеличится почти до 10 Ватт.
Российские аналоги транзистров: BC337 - КТ660А( при отсутствии подойдут и КТ815, и КТ817),BD131 - КТ943(КТ817 тоже пойдет), BD132 - КТ932(КТ816 в пару к КТ817).

Для балансировки выходного каскада целесообразно вместо резистора R1=100 кОм установить последовательно подключенные постоянное сопротивление 47 кОм и переменное сопротивление 100 кОм. Переменное сопротивление необходимо регулировать таким образом, чтобы напряжение в точке соединения резисторов R3,R4 равнялось половине напряжения питания схемы. Выходные транзисторы следует установить на радиаторе с тепловым сопротивлением не более 10С/Вт.

Максимальное значение мощности, которую можно получить в нагрузке для такой схемы можно рассчитать по формуле:

RL здесь - сопротивление нагрузки, подключаемой через конденсатор С2.



Использованы материалы книги М.Тули - "Карманный справочник радиолюбителя".
