Транзисторы BC337, BC338,
параметры, расположение выводов.



Отечественные аналоги транзисторов BC337, BC338.

Транзисторы BC337, BC338

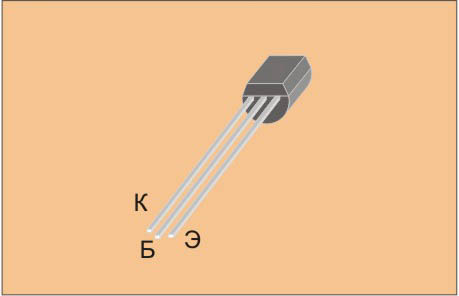

Транзисторы BC337, BC338 - кремниевые, биполярные, n-p-n. Корпус TO-92, с гибкими выводами.
Маркировка буквенно - цифровая, на корпусе.

Основные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 625 мВт.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 210 МГц;

Максимальное напряжение коллектор - эмиттер - Для BC337 45в, для BC338 25в.

Максимальное напряжение коллектор - база - Для BC337 50в, для BC338 30в.

Максимальное напряжение эмиттер - база - 5в.

Коэффициент передачи тока -
для BC337-16,BC338-16 от 100до 250,
для BC337-25,BC338-25 от 160до 400,
для BC337-40,BC338-40 от 250до 630.

Максимальный постоянный ток коллектора - 0,8 А.

Напряжение насыщения коллектор-эмиттер при токе коллектора 500 mА, базы 50 mА - 0,7в.

Напряжение насыщения база-эмиттер при токе коллектора 300 mА, напряжении колектор - эмиттер 1 в - 1,2в.


Отечественные аналоги транзисторов BC337, BC338.

BC337-16, BC338-16 можно заменить на КТ660А, BC338-25 на КТ660Б, BC338-25 на КТ660Б если напряжение эмиттер-коллектор в схеме не выше 30в. Заменой любого BC337 , BC338 также, может являться КТ928В при условии подбора по коэффициенту передачи тока.
