Транзисторы КТ644А,КТ644Б,

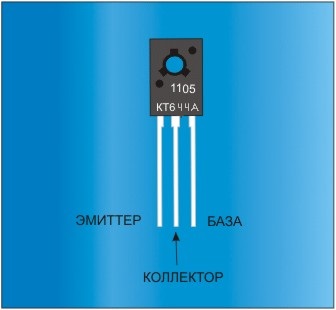

КТ644В,КТ644Г - параметры, расположение выводов.


Аналоги транзисторов КТ644.


Транзисторы КТ644.

Транзисторы КТ644 - кремниевые, средней мощности, высокочастотные усилительные, структуры - p-n-p.
Корпус пластиковый с гибкими выводами, масса около 1 гр. Предназначены для применения в самых различных усилителях звуковой частоты, видеоусилителях,импульсных устройствах.
Маркировка буквенно - цифровая.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max )на радиаторе - 12,5 Вт, без радиатора - 1 Вт

. Максимальное постоянное напряжение коллектор-эмиттер:
У КТ644А, КТ644Б - 60 в.
У КТ644В, КТ644Г - 40 в.

Максимальное постоянное напряжение коллектор-база - - 60 в.

Максимальное постояное напряжение эмиттер-база - 5 в.

Максимальный постоянный ток коллектора - 0,6 А.

Максимальный импульсный ток коллектора - 1 А.

Коэффициент передачи тока:
У КТ644А, КТ644В - от 40 до 120.
У КТ644Б, КТ644Г - 100 до 300.

Обратный ток коллектор - база - не выше 100 нА.

Напряжение насыщeния коллектор-эмиттер при токе коллектора 150 мА и токе базы 15 мА - не более 0,4в.

Напряжение насыщeния база-эмиттер при токе коллектора 150 мА и токе базы 15 мА - не более 1,3в.

Граничная частота передачи тока( fh21э ) - 200 МГц.


Зарубежные аналоги транзисторов КТ644.

КТ644Б, КТ644А - можно заменить на транзисторы BC528 -16, BC528 -25 при постоянной рассеиваемой мощности не выше 1 Вт.
КТ644В, КТ644Г - можно заменить на транзисторы BC527 -16, BC527 -25 при постоянной рассеиваемой мощности не выше 1 Вт.
