Транзисторы КТ604 - параметры, расположение выводов.


Аналоги транзисторов КТ604.


Транзисторы КТ604А, КТ604Б, КТ604АМ, КТ604БМ.

Транзисторы КТ604 - кремниевые, мощные, высокочастотные, универсальные, структуры - n-p-n.

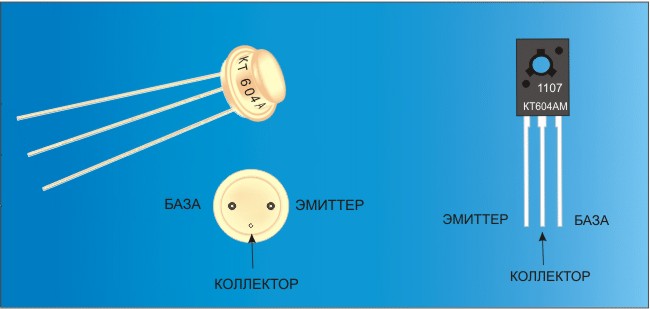

У транзисторов КТ604А, КТ604Б корпус металлостеклянный с гибкими выводами, масса около 5гр. У транзисторов КТ604АМ, КТ604БМ корпус пластмассовый с гибкими выводами, масса около 1гр.
Маркировка буквенно - цифровая, на корпусе.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 0,8 Вт без радиатора,3 Вт с радиатором(КТ604АМ, КТ604БМ) .

Максимальное напряжение коллектор-эмиттер - 250 в.

Максимальное напряжение коллектор-база - 300 в.

Максимальное постоянное напряжение эмиттер-база - 5 в.

Максимальный постоянный ток коллектора - 200мА. Коэффициент передачи тока:
У транзисторов КТ604А, КТ604АМ - от 10 до 40.
У транзисторов КТ604Б, КТ604БМ - от 30 до 120.

Обратный ток коллектор-эмиттер при максимальном напряжении коллектор-эмиттер - 20 мкА.

Напряжение насыщeния коллектор-эмиттер при токе коллектора 20 мА и токе базы 2 мА - не более 0,8в.

Граничная частота передачи тока( fh21э ) - 40 МГц.




Зарубежные аналоги транзисторов КТ604.

КТ604А - 2N1015 .
КТ604Б - 2N3742.
КТ604БМ - 2SC2611.
