Как подключить электрический счетчик.


Для учета потребляемой электроэнергии, используют устройства, называемыми электрическими счетчиками. Счетчики бывают трех и однофазными, в зависимости от сети, в которой ведется учет эл. энергии. В современных квартирах, и небольших частных домах, энергоснабжение осуществляется по однофазной системе - здесь необходим однофазный счетчик.
В подавляющем числе случаев, используются приборы прямого включения, с допустимым током до 60 ампер. Подключаются такие счетчики очень просто.

Подключение однофазного счетчика.

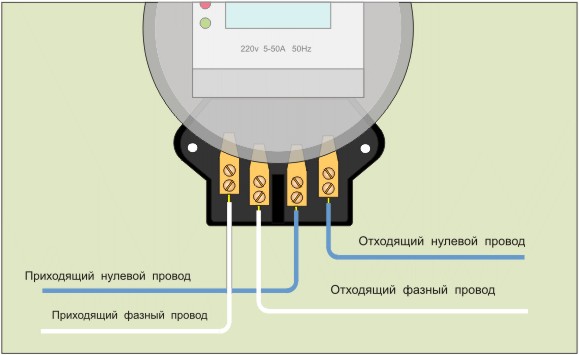

Под защитной крышкой, в нижней части прибора расположены четыре клеммы. К крайней левой клемме, присоеденяется приходящий фазный провод, к клемме следующей по порядку слева на право, присоеденяется отходящий фазный провод. Далее, к третей слева клемме присоеденяется приходящий нулевой провод, а к последней, оставшейся - отходящий нулевой.

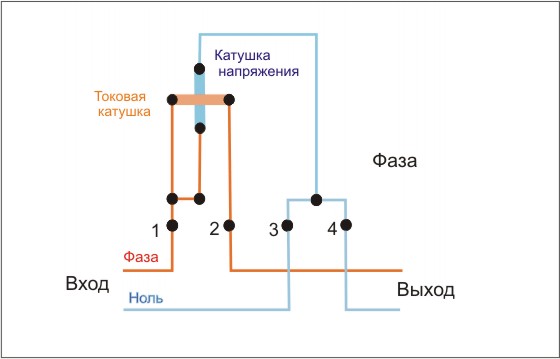

Электрическая схема подключения однофазного счетчика выглядит вот таким образом.

Подключение однофазного счетчика - электрическая схема.




Подключение (прямое) трехфазного счетчика.

Для питания объектов с потреблением электроэнергии свыше 12 квт, целесообразней использовать трехфазную сеть вместо однофазной.

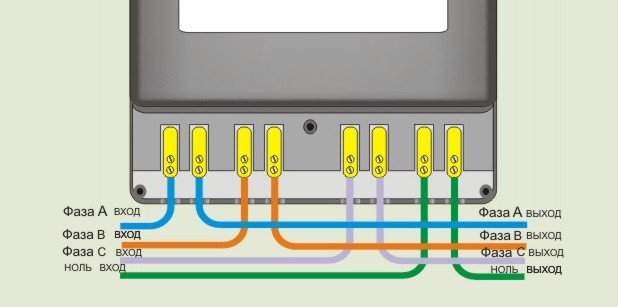

Для учета электроэнергии, в трехфазной цепи используются соответственно - трехфазные счетчики. В отличии от однофазного счетчика, под защитной крышкой снизу у трехфазного не две, а четыре пары клемм. В каждой паре, левая клемма является входной а правая - выходной. Три фазных провода и рабочий нулевой подключаются к входным клеммам счетчика. С выходных клемм, фазные и нулевой провода отводятся на распределительный щит.

Подключение (прямое)  трехфазного  счетчика.

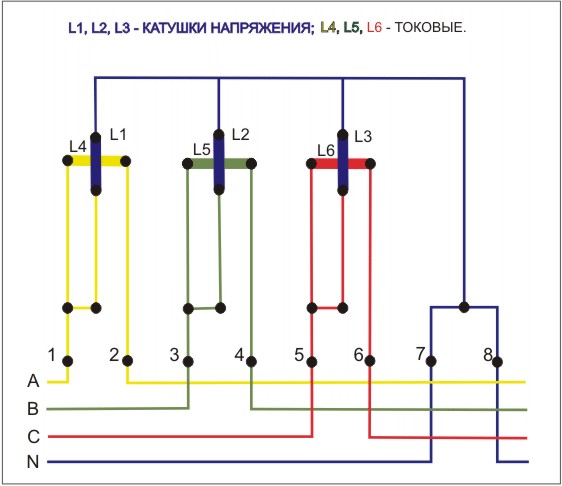

Электрическая схема подключения трехфазного счетчика выглядит вот таким образом.

Подключение трехфазного счетчика - электрическая схема.



Как крепится счетчик.

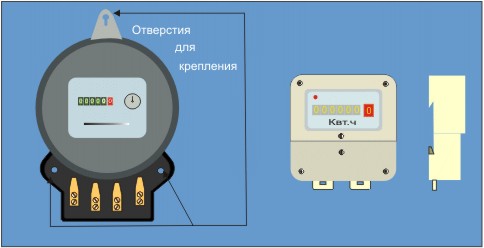

По способу установки, в России, счетчики можно разделить на классические, крепящиеся с помощью трех винтов, и счетчики, предназначенные для крепления на дин - рейку. Последние в последнее время получают большее признание, из-за удобства монтажа и меньших габаритов.

При покупке счетчика необходимо обратить внимание на наличии пломбы, расположенной на одном из винтов, скрепляющих корпус прибора, а так-же документа о его проверке в Ростехнадзоре (здесь используется термин - "поверка") имевшей место быть непосредственно, перед поступлением в продажу.
После установки, производится повторное опломбирование, на этот раз - винта фиксирующего защитную крышку, закрывающую клеммы счетчика. Эта процедура может выполняется только специалистом Ростехнадзора, после проверки правильности подключения прибора.
