Чаще всего, когда люди говорят о замене эл. проводки в своих квартирах, они подразумевают под этим полную переделку системы электроснабжения, связанную помимо собственно, замены эл. проводов, с монтажем достаточно большого количества дополнительного оборудования. Происходит это, как правило, на фоне капитального ремонта. Проводка выполняется скрыто, исключением являются полностью деревянные постройки, в основном - дачные домики.

Прямым показанием для замены проводки в квартире, являются признаки явного ухудшения ее состояния. Это, прежде всего - фатальные нарушения работы освещения и энергоснабжения. Говоря проще - исчезновение электрического питания освещения и розеток в отдельном помещении (помещениях). Подобные явления связаны с нарушением соединений электрических проводов, а так же - их целосности.

Изоляция любых проводов и кабелей имеет ограниченный гарантированный срок службы, редко превышающий 30 лет.
Фактически, срок службы проводки в многих квартирах советской постройки, давно превышен, тем не менее, нередко, все функционирует без каких либо замечаний.

Чаще всего, до той поры, пока хозяева не приобретут новую стиральную машинку, машину посудомоечную, бойлер в ванную, мощный обогреватель.
С этого момента - возникновение проблем с энергоснабжением, становится неизбежным. Замена проводки тут, так-же необходима, в первую очередь - из соображений пожарной безопасности.

Прежде чем заселиться в новую квартиру, очень часто люди делают в ней ремонт "под себя", даже если ее отделка уже была чистовой. Ровняют стены, полы и потолки, кладут ламинат и плитку, клеят новые обои. Меняют сантехнику и установочные элементы - розетки и выключатели. Устанавливают дополнительные розетки и выключатели, если сочтут это необходимым.

Понятно, что провода и кабели абсолютно новые, и не потребуют замены еще длительное время. Но соединения в распределительных коробках, чаще всего выполненные с применением СИЗов (соеденительных изолирующих зажимов), не лишне будет - перезаделать.
Такое соединение(СИЗ) - является по своей сути, ни чем иным, как, скруткой, хотя и слегка модернизированной. Причина повсеместного его применения - дешевизна и быстрота монтажа. Однако, сварка или пайка - это гораздо более надежные варианты соединения, хотя и несколько, более трудоемкие.



Любой эл. монтаж начинается с тщательного планирования. В первую очередь, необходимо определиться с точным расположением и количеством эл. розеток и выключателей, отметив это схематически на плане помещения. Далее, требуется разбить запланированные обьекты электромонтажа (их называют - "точками") на группы. Точки обьеденненые в одну группу, запитываются шлейфом - от отдельного авт.выключателя.

Для примера, для негазифицированной однокомнатной квартиры, таких групп должно быть не менее трех. 1-я группа на освещение, 2-я может включать в себя все эл. розетки, кроме розетки для кухонной эл.плиты. Розетка для кухонной плиты запитывается отдельно, так что, ее условно можно принять, как отдельную группу. Соответственно, авт.выключателей, расположенных после эл. счетчика будет-3.

После того, как точки разбиты на группы, можно рассчитать примерное количество кабеля, небходимое для монтажа. Для этого, необходимо последовательно измерить расстояния между точками отдельной группы, после чего сложить их все между собой, прибавив расстояние до эл. щитка. Полученную сумму необходимо умножить на "1,3" - вы получите примерное количество кабеля для этой группы.

Группы освещения запитываются медным кабелем, сечением 1,5 кв. мм. Для обычных розеток, необходим медный кабель, сечением не менее 2,5 кв. мм. Для эл. снабжения современной кухонной плиты, требуется медный кабель, сечением не менее 4 кв.мм. Соответственно, автомат группы освещения, выбирается по номинальному значению тока - 16 Ампер, для обычных розеток - 25 Ампер, для кухонной плиты - 32 Ампера.

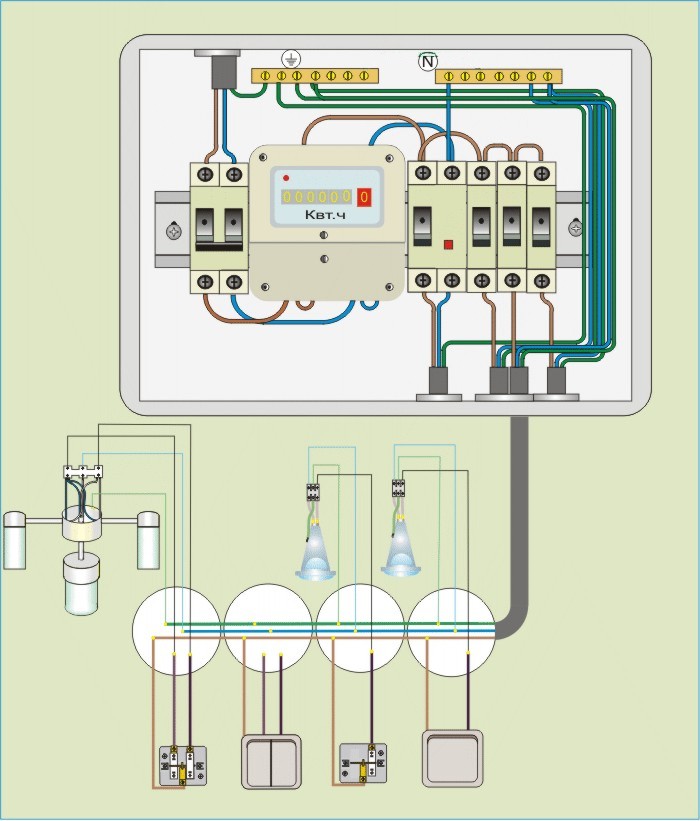

На рисунке ниже, изображена разводка освещения однокомнатной квартиры.

От отдельного автомата запитано четыре распределительные коробки. Одинарными выключателями управляется освещение кухни и прихожей. Двойными выключателями освещение жилой комнаты и раздельного санузла. Причем, освещение санузла нарисованно не до конца. Более подробно подобный вид расключения описан здесь.

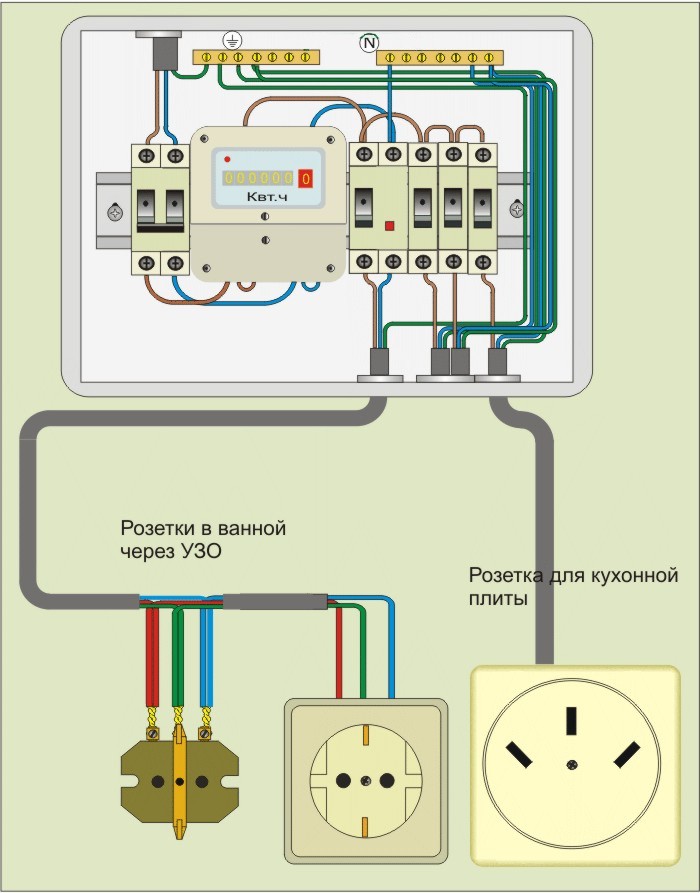

На рисунке ниже изображено подключение двух розеток ванной комнаты через УЗО и розетки кухонной электроплиты - от отдельного автомата.

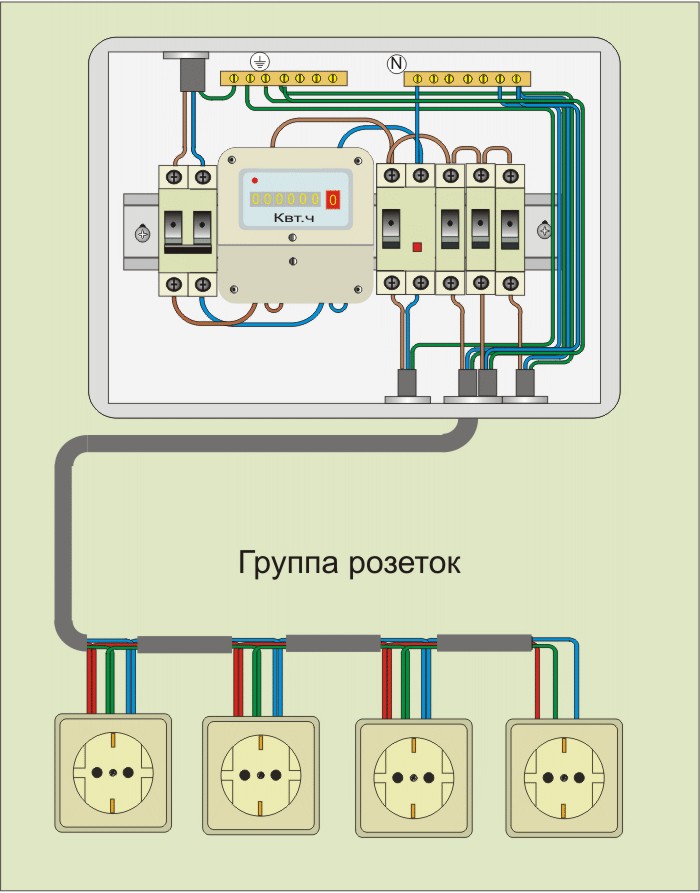

На следующей иллюстрации - подключение остальных розеток этой квартиры. Изображено четыре розетки, но их конечно же, может быть гораздо больше.

Легко представить, что с увеличением количества различных помещений, количество таких групп, неизбежно возрастает. Вообще, подобное распределение, ни в коем случае не является догмой. Иногда, не лишенным здравого смысла, является решение, объеденить питание освещения и розеток отдельной комнаты - в одну группу. В частности, так лучше поступать, при проведении поэтапного ремонта квартиры. Нежелательным моментом здесь, является неизбежное увеличение количества электрических соединений, что несколько снижает надежность монтажа.

Электрические соединения лучше выполнять пайкой или сваркой, после предварительного скручивания. Соединение с помощью таких приспособлений, как СИЗы (соеденительные изолирующие зажимы) или зажимов WAGO - это всегда хороший результат в цепях освещения. Далеко не все, рекомендуют использовать такие виды соединения, при необходимости запитать, например - группу розеток. Возможно, неважные результаты, имевшие место быть, связаны с большим распространением контрафактной продукции в данной сфере.

Cоединение розеток выполненное без разрыва токоведущих проводов, шлейфом (иллюстрация в разделе "контакты и соединения"), является наиболее приемлемым вариантом, с точки зрения надежности. Это а так-же, выполнение разводки освещения, непосредственно в подрозетниках выключателей (используются специальные подрозетники, большей глубины), позволяет обойтись без использования распределительных коробок. Таким образом, фактически, не происходит нарушения Правил Устройства Электроустановок (ПУЭ), при сохранении целосности интерьера помещения.

Однако, если вы производите электромонтаж в офисном, производственном или другого рода служебном помещении, а не в собственной квартире - необходимо действовать иначе.
Ведь инспектора Ростехнадзора (или представляющей его организации) обязательно придут проверять результаты вашего труда, руководствуясь теми же ПУЭ (и, вдобавок, что нередко бывает - собственными амбициями). Что бы у этих милых людей, не возникло каких - либо лишних вопросов, разводку на розетки лучше делать именно так, как нарисовано на картинках, по которым их обучают.

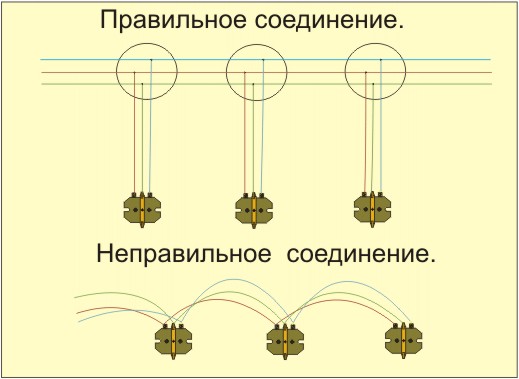

Например:

Абсолютную надежность любого электрического соединения можно оспорить, но не стоит вступать в дебаты с людьми, от которых напрямую зависит ваша заработная плата.

Действия, относящиеся к прокладки кабелей и монтажу установочных элементов разнятся, в зависимости от материала стен помещения, а так же, способа их отделки.

Скрытая проводка, при отделке помещений с помощью гипсокартона.


Скрытая проводка, при отделке помещений с помощью штукатурки.


Открытая и скрытая проводка в деревянных зданиях.
