Танцующий цветочек - схема.

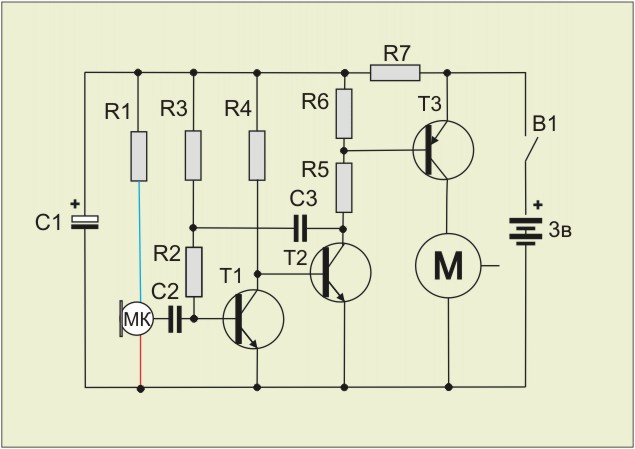

Схема - простой микрофонный усилитель. При звуках музыки или человеческого голоса моторчик начинает двигать изогнутый вал, на котором прикреплен стебелек "цветочка". Цветочек двигается под эти звуки, покачиваясь - танцует.

Транзисторы Т1,Т2 - BC547, можно заменить на КТ3102 с любой буквой.
Транзистор Т3 - BC557Б, можно заменить на КТ814 или кт816 с коэффициентом передачи тока больше 100.
Электретный микрофон - МКЭ-3.
Резисторы любого типа - 0,125, 0,25 Вт.
R1,R2 - 10 кОм.
R3 - 820 кОм.
R4 - 8,2 кОм.
R5 - 220 Ом.
R6 - 1 кОм.
R7 - 220 Ом.
Конденсатор С1 - Оксидный(электролит.) 10мкФ*6,3В.
Конденсатор С2 - 0,1мкФ(100нФ), С3 - 0,01мкФ(10нФ).
Моторчик - трехвольтовый, от старого кассетного плейера.

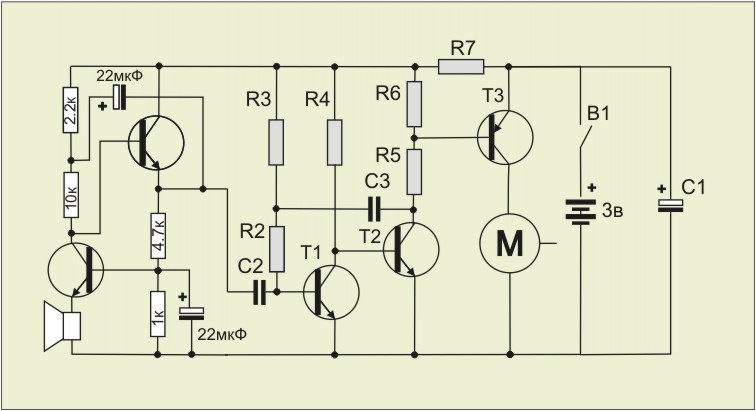

Если у вас не оказалось в наличии электретного микрофона, можно использовать миниатюрный динамик от китайского приемника или игрушки, излучатель миниатюрного наушника. Но для этого придется несколько усложнить схему, добавив пару транзисторов и конденсаторов.

Резистор R1 становится ненужным - его убираем. Транзисторы - любые маломощные кремниевые n-p-n(кт315 тоже подойдут). На главную страницу
