Электрический светильник, в общем случае - это арматура, для установки эл. ламп. Он может иметь в своем составе устройства для отражения и рассеивания света, а может их и не иметь, являться произведением дизайнерского искусства, с всевозможными вычурностями и изысками, или образцом утилитарного минимализма - суть от этого не меняется.

Обязательно должны присутсвовать устройства для фиксации эл. лампы (ламп) и подвода к ней эл. энергии, а так же, для монтажа на какую - либо поверхность. По способу установки, светильники используемые в жилых помещениях, можно подразделить на потолочные, настенные, напольные и настольные (как правило переносные), а так-же, встраиваемые в бытовую технику и мебель.

Настенные светильники.

Настенные светильники используются как дополнительные, и иногда - основные, источники света. В помещении спальни их распологают в основном в прикроватной области, на небольшой высоте (здесь удобнее использовать светильники с встроенным выключателем), в качестве источника света для чтения, ночника, а так-же, для создания интимного настроения. В прихожей, в ванной в туалете нередко использование таких светильников, как источника основного освещения. В этом случае они монтируются ближе к потолку и включаются с помощью внешнего выключателя.

Вне зависимости от внешнего оформления, все подобные светильники крепятся к поверхности стены с помощью 2-х (реже-3-х) дюбель-гвоздей. В зависимости от конструкции устройства используется два варианта установки.

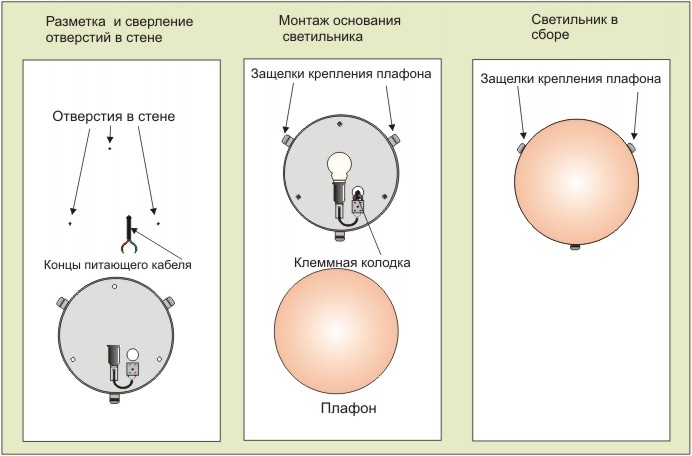

Монтаж настенного светильника, рисунок1.

В первом случае, крепежные отверстия находятся в корпусе устройства, под крышкой - рассеивателем. Рассеиватель снимается, светильник прижимается к будущему месту установки, с таким расчетом, что-бы обеспечить беспрепятственный ввод питающих проводов (прокладываются заранее, но напряжение не подключается), после чего, производится разметка. Далее, светильник откладывается в сторону, берется перфоратор и сверлятся 2(или 3) отверстия диаметром 6 мм. После этого, можно закрепить светильник, с помощью дюбель - гвоздей. Дальнейшим этапом идет подключение питающих проводов и вкручивание лампочки.

Итак, после того как лампочка вкручена, можно проверить работоспособность светильника - подав напряжение. Если лампочка и эл. патрон исправны, все должно работать нормально. В этом случае можно установить крышку - рассеиватель, предварительно, обязательно, отключив светильник. После установки рассеивателя светильник снова включается, и если все работает нормально - значит, монтаж выполнен правильно.

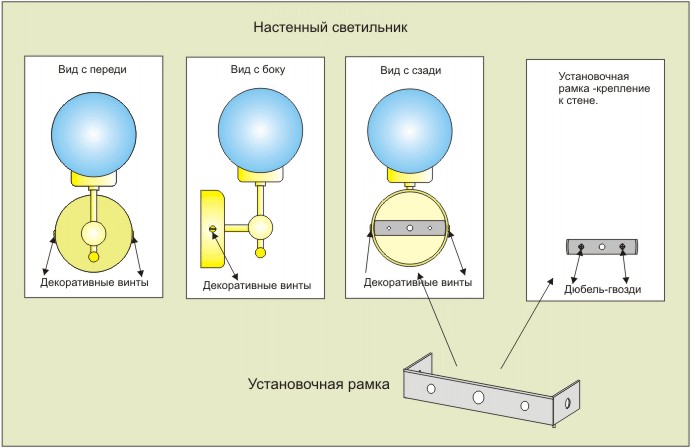

Монтаж настенного светильника, рисунок2.

Во втором случае, к стене, к месту где подведены питающие провода, крепится специальная установочная рамка, входящая в конструкцию светильника. Она изготовлена таким образом, что имеется возможность, ее легко снять, открутив два винта с декоративными головками. После того как рамка прикреплена, к поверхности стены, питающие провода присоединяются, корпус светильника одевается обратно, винты затягиваются. После чего, можно проверить работоспособность, вкрутив лампочку и подав напряжение. Если светильник и лампочка исправны, а соединение проводов не нарушено - результат не заставит себя ждать.

Монтаж точечных светильников.

Точечные светильники - это источники направленного излучения. Их конструкция максимально упрощена - включает в себя помимо корпуса с лицевой поверхностью эл. патрон с отходящими питающими проводами и две пружинящие лапки - фиксаторы. Иногда конструкция усложнена применением шарниров для изменения направления освещения.

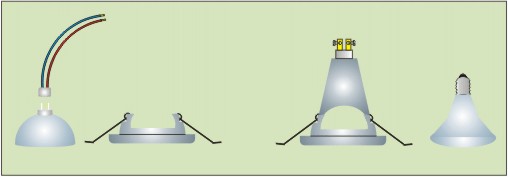

Для работы с такими светильниками разработаны специальные лампы накаливания с отражателем внутри и приплюснутой колбой, а так-же - галогеновые, заключенные в дополнительный стеклянный корпус, в виде усеченного конуса. Габариты светильников предназначенных для работы с последними, уменьшены практически в 2 раза. Заявленный срок эксплуатации галогеновых ламп превышает в 2-3 срок службы обычных ламп накаливания. В реальности, из-за большого распространения дешевого контрафакта, он может быть значительно короче.

В настоящее время мировая промышленность приступила к широкому выпуску светодиодных ламп призванных заменить и те, и другие. Форма корпуса (и размеры), цоколь таких ламп дублируют устаревшие лампы накаливания, но внутри, вместо вольфрамовой нити располагаются мощные светодиоды. По сроку эксплуатации и энергоэффективности светодиодные лампы - вне конкуренции, и по-видимому, будущее принадлежит именно таким источникам света.

Точечные светильники можно монтировать на гипсокартонной, металлической, полимерной и деревянной поверхностях. Кроме потолка, они устанавливаются в кухонные, ванные гарнитуры, а так-же, в различные дизайнерские гипсокартонные конструкции. Главное условие здесь - наличие достаточного количества свободного пространства за панелью поверхности, на которой выполняется монтаж. Галогеновые светильники требуют, минимум - 60 мм глубины, с лампами накаливания - до 120 мм. На такую высоту необходимо опустить гипсокартонный, реечный или натяжной потолок.

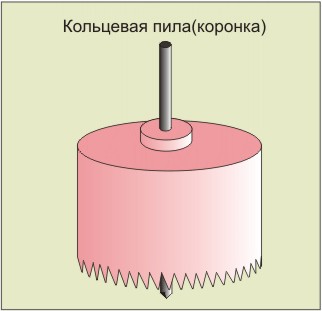

Сам монтаж предельно прост - питающие провода пробрасываются заранее, до установки поверхности (например, гипсокартонного потолка) к заранее определенным местам. После, когда поверхность смонтирована, в ней в этих самых, заранее определенных местах сверлятся (или прорезаются) отверстия необходимого диаметра. Здесь применяется такой инструмент как круговая пила (коронка).

Далее, питающие провода присоединяются, а сам светильник вставляется в отверстие в поверхности, с сжатыми и сведенными к верху пружинящими лапками-фиксаторами. Когда лапки оказываются в свободном пространстве, расположенном за поверхностью они разжимаются - светильник установлен.

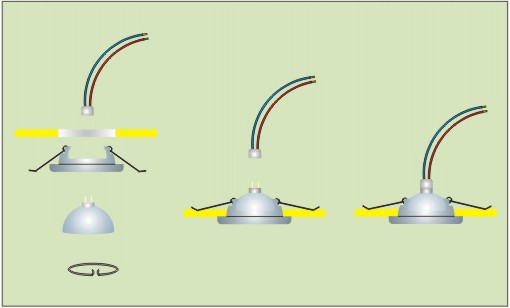

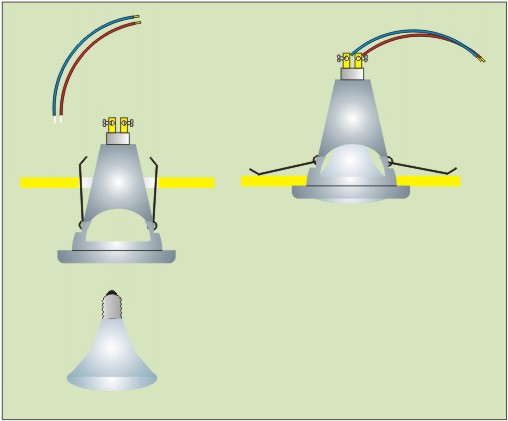

Далее идет черед эл. лампочки. Если это обычная лампа накаливания с винтовым цоколем - она просто вкручивается. Если мы имеем дело с галогеновой лампой, то в первую очередь - втыкается втычной разъем, после чего лампа вставляется в светильник и фиксируется с помощью стопорного колечка, (входящего в конструкцию светильника). Работа производится в перчатках из тканого материала. Прикосновение голыми руками к лицевому стеклу галогеновых ламп, ведет к их преждевременному выходу из строя.

Как подключать точечные светильники.

При освещении больших площадей, точечные источники света, очень сильно уступают потолочным светильникам рассеяного света, по энергоэфективности - в среднем, в два с половиной раза. При освещении длинных, узких коридоров - соотношение улучшается, но незначительно. Возникает вопрос - если точечные светильники являются неотъемлемой частью "евроремонта" (в нашем понимании), то как же быть, со всем известной европейской тенденцией, повсеместной экономии, в т. ч. электроэнергии?

Дело в том, что первоначальная идея была - сделать управление каждым таким светильником, раздельным. Люди, занимаясь в вечернее время своим делами, включают свет только в определенной, необходимой им, зоне помещения.

Конечно, это ведет к удорожанию монтажа - расходуется большее количество кабеля, усложняется сама работа. Место обычных выключателей, возле входа в помещение, занимают сенсорные панели управления электронных переключающих устройств - контроллеров. Последние, очень часто, помимо альтернативной коммутации с дистанционного пульта, имеют возможность подключения к компьютерной локальной сети и реализации концепции, так называемого - "умного дома".

Вопрос экономии электроэнергии не столь актуален у нас, из-за ее относительной дешевизны. А вопрос стоимости ремонта - наоборот, из-за повсеместного отсутствия, лишних денежных средств. Поэтому, обычно, точечные светильники подключаются параллельно, шлейфом, и включаются соответственно - все, разом. В лучшем случае, особенно, когда их очень много - разбиваются на две группы, включающихся по отдельности, через двойной выключатель. Подробное описание подключения эл. ламп через одинарный выключатель вы можете посмотреть здесь, а через двойной тут.

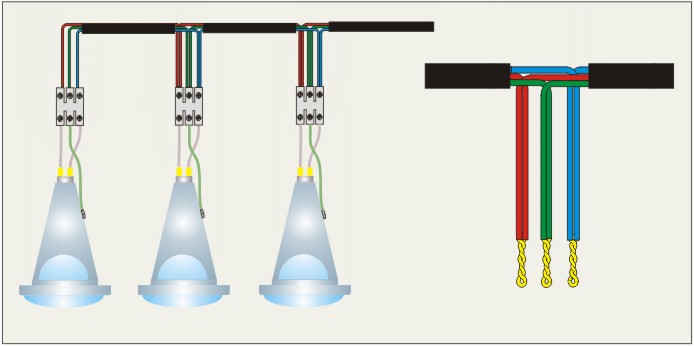

На рисунке ниже представлено параллельное соединение шлейфом.

Параллельное  соединение  точечных  светильников  шлейфом.

Cиний и красный провода кабеля являются питающими, а зеленый - заземляющим корпус светильника. Это вариант подключения, в "новых" квартирах, где заземляющие провода в сети освещения, присутствуют изначально. В старых квартирах (заземление в сети освещения отсутствует) подключаются только два питающих провода.

Споты.

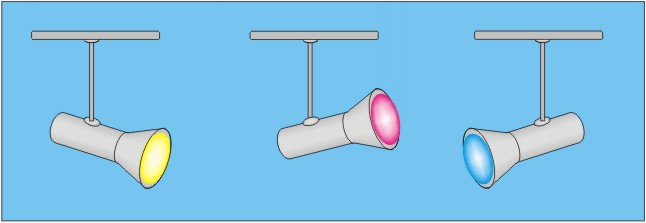

Изображение  спотов.

Споты - еще один вид светильников направленного освещения. Их название говорит за себя - спот (spot) переводится с английского как "пятно" (здесь имеется в виду, создаваемое пятно света). Основой таких светильников является специальная поворотная конструкция с большой степенью свободы, позволяющая менять направление светового потока в пространстве, в весьма широких пределах.

Споты, в первую очередь - это средство, средство светового дизайна. Их использование определяется необходимостью подчеркнуть некоторые особенности интерьера, выставляя их в новом (буквально) свете. Применение вместо ламп накаливания трех - цветных светодиодных матриц, особенно эффектно. Цвет и интенсивность светового пятна, легко изменяется с помощью пульта управления специального контроллера.

Светильники такого типа выпускаются различных модификаций, для крепления к любому из видов поверхности. Их подключение не имеет каких либо особенностей. Трех - проводная система, нулевой питающий проводник подключен напрямую, фаза приходит через выключатель, нулевой защитный проводник, присоединяется на корпус устройства. При подключению контроллера (не имеющего питающего шнура с вилкой), используются соответсвенно, клеммы N (рабочий ноль), L(фаза) и PE( защитное зануление ).

Монтаж светильников в офисных помещениях.

В условиях малобюджетного ремонта офисного помещения, с использованием подвесных потолков "Армстронг", монтаж соответствующих светильников прост запредельно. Они легко вставляются под наклоном, в соответствующие ячейки подвесного потолка.

Здесь имеется одно важное условие - расстояние на которое опущен подвесной потолок от основного этажного перекрытия должно быть достаточным, что бы это позволить. Если оно превышает 18 - 20 см , то никаких проблем возникнуть не должно.

К сожалению, очень часто бывает так, что при монтаже подвесного потолка, строителям приходится уменьшить это расстояние до 12 см - как правило, под давлением заказчика. В этом случае они вынуждены идти на определенные ухищрения, самостоятельно вставляя светильники, в процессе сборки потолка.

В итоге, объект оказывается успешно завершен и сдан в эксплуатацию, но в последствии, возникают проблемы у электриков, обслуживающих помещение. Ведь теперь, при необходимости заменить вышедший из строя светильник необходимо, либо разбирать окружающий его подвесной потолок, либо ремонтировать его (светильник) на вису. Электрики, конечно делают это все, но при этом (добавлю от себя) очень сильно матерятся.

Электрические кабеля питающие светильники, вставляются в гофрированную трубу, и в этом виде пробрасываются за подвесным потолком. Для каждой отдельной группы светильников монтируется своя разветвительная коробка. К ней подводится один кабель питающий группу, а от нее - уже несколько, к каждому светильнику в отдельности.

Концы проводов в коробке можно соединять при помощи сварки, пайки, с последующей изоляцией, зажимов WAGO и СИЗ. Металлические корпуса светильников требуют заземления. По этому, присутствие третьего, заземляющего провода в составе питающих кабелей строго обязательно. Остается добавить, что согласно последним нескольким редакциям ПУЭ, для проведения подобных работ применяются только медные провода и кабели.

Монтаж светильников в производственных и складских помещениях.

В производственных, складских, бытовых помещениях применяется четыре основных вида монтажа светильников.

Первый - когда светильники монтируются непосредственно на поверхностях стен и потолков помещения. Их корпуса жестко фиксируются с помощью дюбель-гвоздей. Питающие кабеля или провода подводятся открыто, в кабель-каналах или трубах или скрыто - в существующих пустотах стен и потолков. Наиболее приемлем такой способ в относительно небольших помещениях с невысоким потолком.

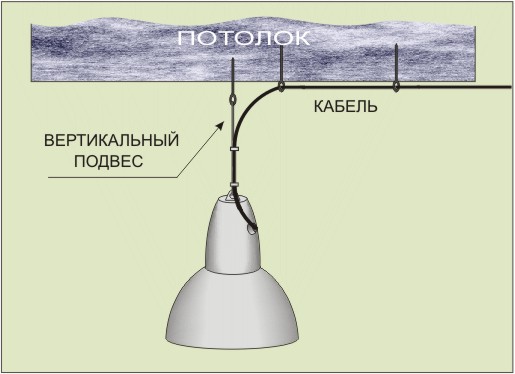

В помещениях с высоким потолком часто применяется монтаж светильников на вертикальном подвесе. Подвес осуществляется с помощью стального тросика или провода, один конец которого жестко крепиться к потолку, а второй - к верхней части корпуса светильника. Питающие провода подводятся открыто, фиксируясь с помощью монтажных хомутиков по всей длине подвеса.

 В

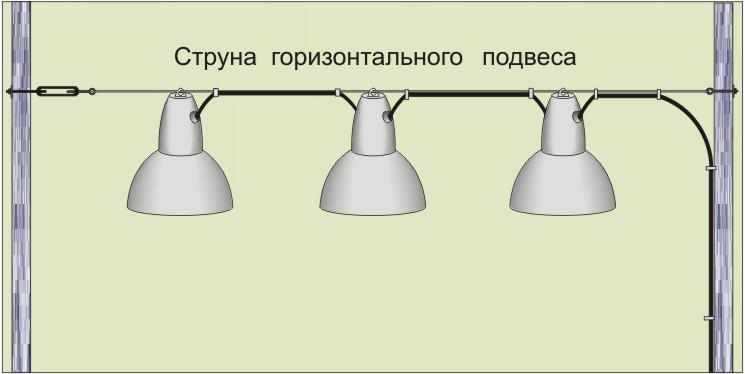

В длинных помещениях с высокими потолками светильники монтируются с помощью горизонтального подвеса или стального перфорированного короба. Горизонтальным подвесом может служить стальной трос или провод, туго натянутый с помощью специальных устройств. Светильники крепятся к нему на всем его протяжении, при провисании осуществляется дополнительная натяжка. Питающие провода подводятся открыто, фиксируясь с помощью монтажных хомутиков к струне.

Наиболее надежным считается монтаж светильников с помощью стального перфорированого короба. Короб подвешивается к потолку, на нескольких горизонтальных подвесах. Светильники жестко фиксируются к коробу, питающие кабеля или провода прокладываются в нем же, открыто.
