Эл. проводка и гипсокартон.

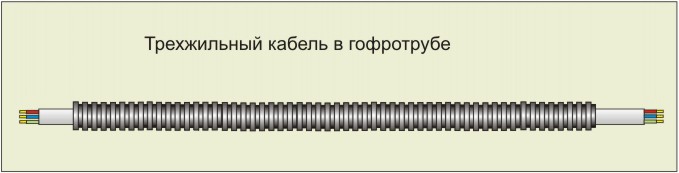

В случае, если отделка в помещении производится с помощью гипсокартона, появляется возможность смонтировать проводку в пространстве между его листами, и поверхностью, к которой они крепятся. Проще всего, затянув провода в гофрированные гибкие трубки, из материала, не поддерживающего горение, пробросить их от общего распределительного щита - к местам установки розеток, выключателей, светильников, разветвительных коробок(в случае, если они используются).

Для облегчения протяжки провода, гофрированные гибкие трубки снабжают стальной жилой.

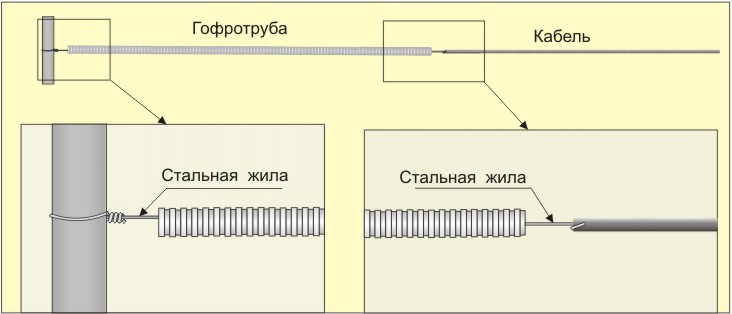

Что бы затянуть отрезок провода, от бухты гофротрубки отрезается кусок, меньшей длины. Один конец стальной жилы гофротрубки надежно цепляется к чему либо неподвижному, второй - к концу затягиваемого провода или кабеля.

Протяжка проходит значительно легче, если и гофротруба и провод растянуты на всю их длину. Поэтому, подобные работы удобнее всего проводить либо на открытом пространстве, либо внутри достаточно протяженного помещения(длинные коридоры подходят идеально).

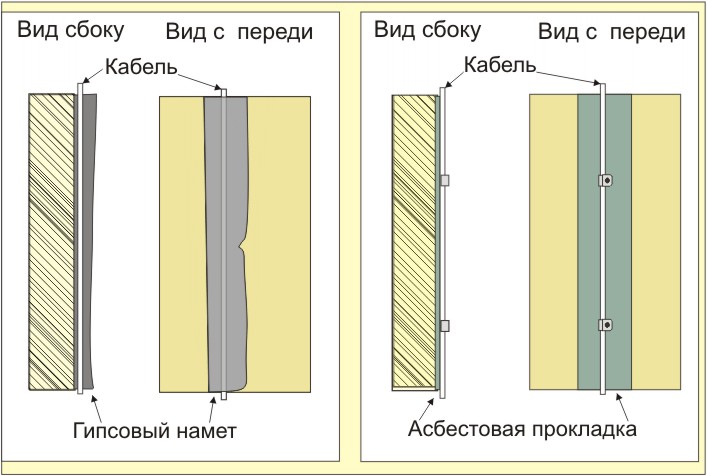

При прокладки проводки под гипсокартоном, можно обойтись и без гофро-трубки. Этот вариант требует обязательной термоизоляции провода(кабеля) с помощью либо, асбестовых прокладок, либо намета штукатурки (провод или кабель оказывается внутри). Так-же, допустим вариант размещения провода(кабеля), между листами негорючего, теплоизолирующего материала.

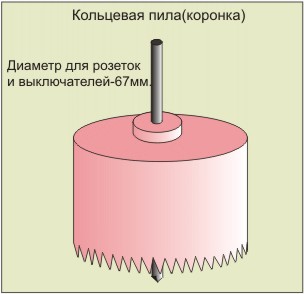

После того как, листы гипсокартона смонтированы, с помощью специальной насадки на дрель(коронки) производится сверление отверстий, для установки подрозетников в местах будущего нахождения выключателей, розеток и.т.п. Если необходимо установить точечные светильники, отверстия сверлятся и под них.

Концы проводов для подключения люстр и настенных светильников, выводятся наружу, через небольшие отверстия, в процессе монтажа листов гипсокартона. Концы для подключения розеток, выключателей, точечных светильников не рекомендуется выводить наружу, поскольку это затрудняет процесс сверления отверстий для установки подрозетников.

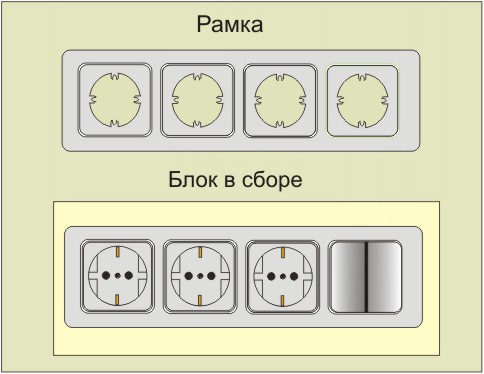

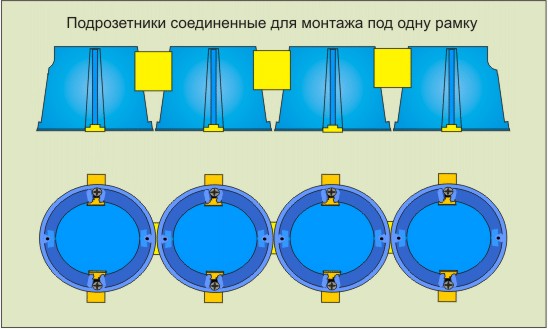

Очень часто, розетки монтируются блоками, под одну рамку. Это дает возможность объединить в один блок, помимо обычных электрических, TV, телефонные и интернет-розетки, иногда выключатели. Кроме удобства в эксплуатации,- налицо эстетический выигрыш и экономия места. Что-бы провести монтаж подобного блока, необходимо использовать специальные защелки - кабель каналы. С их помощью группа подрозетников обьединяется между собой, вот таким образом.

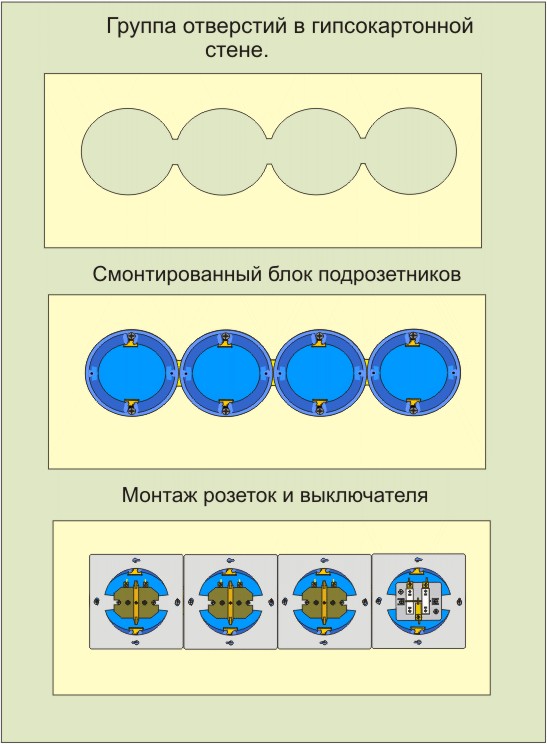

После чего, полученная группа монтируется, в заранее высверленные отверстия. Причем, отверстия сверлятся в один ряд, практически вплотную(расстояние от края соседнего отверстия не должно превышать 1мм), после чего перегородки по центру аккуратно удаляются. Это дает возможность установить блок целиком, не разбирая. Далее, подрозетники фиксируются обычным способом. После, при подключении и монтаже, металлические каркасы механизмов розеток должны плотно соприкасаться.

Установка рамок и крышек, производится на окончательном этапе отделочных работ, после наклейки обоев(покраски). Если все предварительные работы выполнены качественно, рамки прилегают к поверхности стены ровно, без каких- либо зазоров.

Общий распределительный щит выбирается и монтируется, исходя из количества задействованых групп. Каждая группа подключается к собственному автомату(или УЗО). Кроме выходных однополюсных автоматов, должен иметься общий, вводной двухполюсный( в однофазной цепи), на один полюс которого, подключается фазный, а на другой, нулевой провода вводного эл. кабеля.

Вот так может выглядеть рапределительный щит на три группы, + одна резервная.

При наличии общего распределительного щита на лестничной площадке, включающего в себя приборы учета(эл. счетчики), подключение производится к авт.выключателям отведенным для питания, именно - этой квартиры.

Если возникает необходимость заземления, заземляющая шина(входящая в конструкцию щита) подключается к заземляющему нулевому проводу вводного питающего кабеля(трехпроводная однофазная система). При отсутствии такого провода, можно подключить заземляющую шину к рабочему нулевому проводу,-обязательно, до входа в вводной автомат. Нулевая общая шина(входящая в конструкцию щита) подключается к нулевому выходу вводного автомата.

Отключение вводного автомата, дает возможность для безопасного проведения работ непосредственно, внутри щита,- например, замены вышедших из строя выходных автоматов. Прибор учета (эл. счетчик) устанавливается(и подключается), после вводного автомата, и перед выходными.

Остается добавить, что работы по монтажу эл. щита, более удобно проводить до установки гипсокартона. И начинать их необходимо, с надежного крепления самого щита. Когда электромонтажные работы закончены, щит можно зашить гипсокартоном, заподлицо с его внешней панелью.
