Транзисторы ГТ124, П201.


Транзисторы ГТ124А, ГТ124Б, ГТ124В,
ГТ124Г.
Транзисторы П201, П201А, П201Э,
П210АЭ.

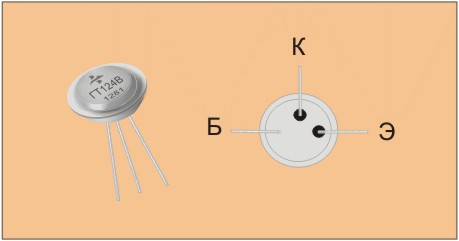

Транзисторы ГТ124А, ГТ124Б, ГТ124В, ГТ124Г.

Транзисторы ГТ124 - германиевые, маломощные низкочастотные, структуры - p-n-p.
Корпус металлостеклянный. Предназначены для применения в усилителях низкой частоты.
Масса - около 0,5 г. Маркировка буквенно - цифровая.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 75 мВт.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером: не менее 1 МГц;

Максимальное напряжение коллектор - эмиттер - 20 в.

Максимальное напряжение коллектор - база - 25 в.

Максимальное напряжение эмиттер - база - 10 в.

Максимальный ток коллектора - импульсный 100 мА.

Коэффициент передачи тока - у ГТ124А от 28 до 56, у ГТ124Б от 45 до 90.
У ГТ124Б - от 71 до 162,у ГТ124В - от 120 до 200.

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию - не более 15 мкА.

Обратный ток эмиттера при напряжении эмиттер-база 5в не более - 15 мкА.

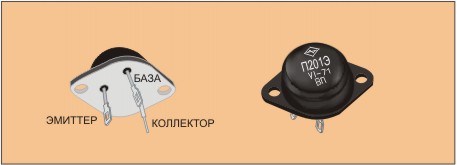

Транзисторы П201, П201А, П201Э, П201АЭ.


Транзисторы П201, П201А, П201Э, П201АЭ - германиевые, усилительные мощные низкочастотные, структуры p-n-p.
Корпус металлостеклянный с гибкими выводами. Масса - около 12 г у П201, П201А, 8,5г - у П201Э, П201АЭ. Маркировка буквенно - цифровая, сверху корпуса.

Наиболее важные параметры.

Коэффициент передачи тока у транзисторов П201, П201Э от 20 до 40, у П201А, П201АЭ находится в пределах от 40 до 100.

Максимальное напряжение коллектор - эмиттер - 30в.

Максимальное напряжение коллектор - база - 45в.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером: До 0,1 МГц.

Максимальный ток коллектора. - 1,5 А постоянный, 2А - пульсирующий.

Обратный ток коллектора при напряжении коллектор-база 30в и температуре окружающей среды от -60 до +25 по Цельсию не более - 0,4 мА.

Обратный ток эмиттера при напряжении коллектор-база 30в и температуре окружающей среды до +25 по Цельсию не более - 0,4 мА.

Рассеиваемая мощность коллектора с радиатором - 10Вт.
