Транзисторы ГТ402, ГТ404 - параметры, цоколевка.


Транзисторы ГТ402А, ГТ402Б
ГТ402В, ГТ402Г, ГТ402Е.
Транзисторы ГТ404А, ГТ404Б
ГТ404В, ГТ404Г, ГТ404Е.

Аналоги транзисторов ГТ402. ГТ404.

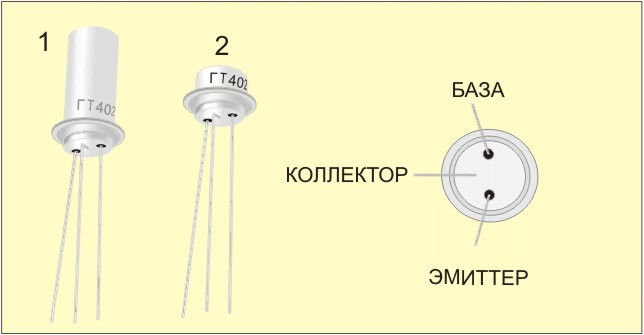

Транзисторы ГТ402А, ГТ402Б, ГТ402В, ГТ402Г, ГТ402Е.

Транзисторы ГТ402 - германиевые, усилительные, средней мощности низкочастотные, структуры - p-n-p(комплементарны ГТ404).
Предназначены для применения в выходных каскадах усилителей малой мощности.
Выпускались в металло-стеклянных корпусах двух видов с гибкими выводами.

Масса варианта 1 - не более 5гр, варианта 2 - не более 2гр. Маркировка буквенно - цифровая.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ):
У транзисторов с корпусом по 1-му варианту - 0,6 Вт.
У транзисторов с корпусом по 2-му варианту - 0,3 Вт.

Максимальное напряжение коллектор - эмиттер: У транзисторов ГТ402А, ГТ402Б, ГТ402Е - 25 в.
У транзисторов ГТ402В, ГТ402Г - 40 в.

Максимальный ток коллектора - 0,5 А.

Коэффициент передачи тока в схеме с "общим эмиттером" в режиме насыщения при токе эмиттера 3мА: - У транзисторов ГТ402А, ГТ402В - от 30 до 80.
У транзисторов ГТ402Б, ГТ402Г, ГТ402Е - от 60 до 150.

Обратный ток коллектор-эмиттер при температуре 20 градусов по Цельсию - не более 20 мкА.

Граничная частота передачи тока( fh21э ) - 1 мГц.



Зарубежные аналоги транзисторов ГТ402.

ГТ402Б - AC127.
ГТ402Е - AC132, GC501.

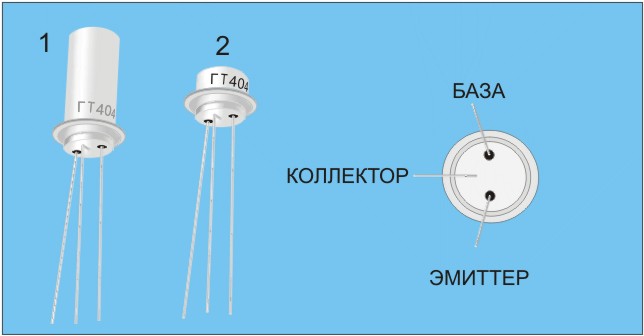

Транзисторы ГТ404А, ГТ404Б, ГТ404В, ГТ404Г, ГТ404Е.


Транзисторы ГТ404 - германиевые, усилительные, средней мощные низкочастотные, структуры n-p-n(комплементарны ГТ402).
Два варианта корпуса.
Масса варианта 1 - не более 5гр, варианта 2 - не более 2гр. Маркировка буквенно - цифровая.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ):
У транзисторов с корпусом по 1-му варианту - 0,6 Вт.
У транзисторов с корпусом по 2-му варианту - 0,3 Вт.

Максимальное напряжение коллектор - эмиттер: У транзисторов ГТ404А, ГТ404Б, ГТ404Е - 25 в.
У транзисторов ГТ404В, ГТ404Г - 40 в.

Максимальный ток коллектора - 0,5 А.

Коэффициент передачи тока в схеме с "общим эмиттером" в режиме насыщения при токе эмиттера 3мА: - У транзисторов ГТ404А, ГТ404В - от 30 до 80.
У транзисторов ГТ404Б, ГТ404Г, ГТ404Е - от 60 до 150.

Обратный ток коллектор-эмиттер при температуре 20 градусов по Цельсию - не более 25 мкА.

Граничная частота передачи тока( fh21э ) - 1 мГц.


Зарубежные аналоги транзисторов ГТ404.

ГТ404А - AC176.
ГТ404Б - 2SD127A, AC141, AC187.
ГТ404Г - GD607, AC185.
ГТ404Е - 2SD127.

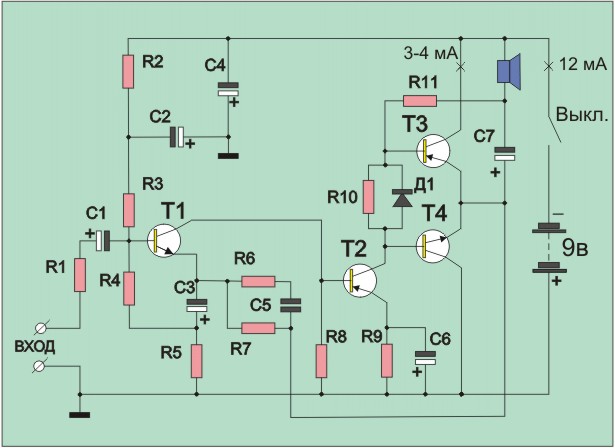

Схема усилителя УНЧ на транзисторах ГТ404,ГТ402.

Типичный пример применения комплиментарной пары ГТ404,ГТ402 - эта схема одноваттного усилителя из старинного журнала "Радио".

Транзисторы Т1, Т2, Т3 - ГТ402, Т4 - ГТ404 c любой буквой, диод Д1 - Д18. Все резисторы мощностью 0,25 ватт. R1, R6 - 2,2 кОм. R2 - 3,3 кОм*. R3 - 15 кОм*. R4 - 15 кОм. R5 - 11 Ом. R7, R11 - 510 Ом. R8 - 1,5 кОм. R9 - 39 Ом. R10 - 62 Ом*.

Конденсаторы C1, C2, C3, C4, C6, C7 - оксидные(электролитические), С5 - обычный, любого типа номиналом 0,01 мФ.
Номинал C1 - 5мФ * 15в. C1 - 5мФ * 15в. C2, С3, С6, С7 - 200мФ * 15в.
