Транзисторы МП20,МП21,МП21А,МП21Б

Транзисторы МП20 - МП21 - германиевые, усилительные маломощные, низкокочастотные, структуры - p-n-p.
Предназначены для применения в схемах переключения. Корпус металлостеклянный с гибкими выводами.

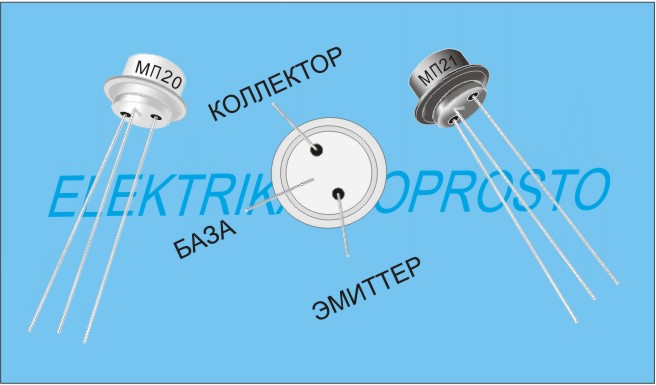

Маркировка буквенно - цифровая, на боковой поверхности корпуса.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 150 мВт, у транзисторов МП20Б - 200 мВт

Максимальное напряжение коллектор-эмиттер:
У транзисторов МП20 - 30 в.
У транзисторов МП20А,МП20Б - 20 в.
У транзисторов МП21, МП21А - 35 в.
У транзисторов МП21Б - 40 в.

Максимальное напряжение коллектор-база:
У транзисторов МП20А, МП20Б - 20 в.
У транзисторов МП20 - 50 в.
У транзисторов МП21, МП21А,МП21Б - 70 в.

Максимальный ток коллектора(импульсный) - 300 мА.

Коэффициент передачи тока:
У транзисторов МП20Б - от 80 до 200.
У транзисторов МП20, МП20А, МП21А - от 50 до 150.
У транзисторов МП21 - от 20 до 60.
У транзисторов МП21Б - от 20 до 80.

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию и напряжении коллектор-база 50 в:
У транзисторов МП20 - 50 мкА.
У транзисторов МП21, МП21А, МП21Б при напряжении коллектор-база 70в - 50 мкА.

Предельная частота передачи тока:
У транзисторов МП20,МП21,МП21А,МП21Б - 1 МГц.
У транзисторов МП20Б - 1,5 МГц.
У транзисторов МП20А - 2 МГц.

Напряжение насыщения коллектор-эмиттер при токе коллектора 300 мА - 0,3в.
