Как пользоваться электронным мультиметром.



Как измерить постоянное
напряжение.

Переменное напряжение.
Как измеряется сопротивление.
Измерение силы постоянного тока.
Звуковая прозвонка,
проверка полупроводниковых приборов.




Электронный мультиметр серии DT - это многофункциональный прибор, предназначенный для измерения величин электрического напряжения, сопротивления, силы тока.

Так же, в зависимости от модели, могут присутствовать функции измерения электрической емкости (конденсаторов), индуктивности, коэффициента передачи тока биполярных транзисторов, температуры. Кроме того, существуют модели со встроенным генератором звуковой частоты.

Пользоваться электронным мультиметром чрезвычайно удобно, благодаря своим малым размерам он легко помещается в карман, в отличии от своих аналоговых (стрелочных) собратьев не боится резких толчков и падений с небольшой высоты.

Все лицензионные мультиметры снабжены электронной защитой, не дающей прибору выйти из строя, в случае неправильного (ошибочного) выбора режима измерения.

Иначе говоря, если засунуть в 220 - вольтовую розетку щупы такого мультиметра, забыв переключиться например, с режима измерения сопротивления, прибор не выйдет из строя мгновенно, а издаст сигнал тревоги, с помощью звукового зуммера. И, быстро выдернув щупы из розетки, можно вполне успеть его спасти.

Для людей, чья работа была так или иначе, связана с измерением различных электрических величин, переход от аналоговых комбинированных приборов (тестеров) к электронным, прошел совершенно безболезненно.
Вопроса - "как пользоваться цифровым мультиметром", для них просто не возникало, поскольку принцип управления большинства подобных приборов, основанный на поочередном переключении режимов, одинаков.
Если Вы не имели ранее подобного опыта, пользоваться мультиметром легко можно научиться, с помощью инструкции, расположенной ниже.

Как измеряется электрическое напряжение.

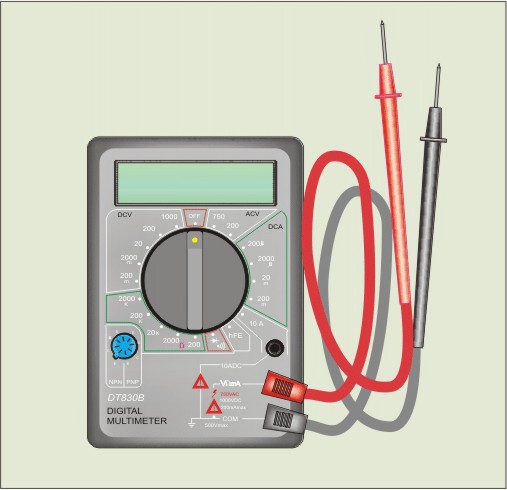

Для начала, рассмотрим процедуру измерения переменного и постоянного напряжения, на примере электронного мультиметра DT830B.

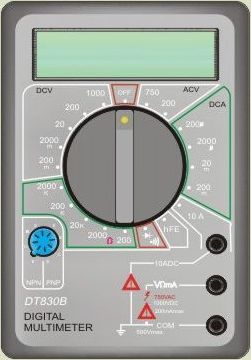

Красный щуп подключается к среднему разъему мультиметра, черный - к нижнему(COM).

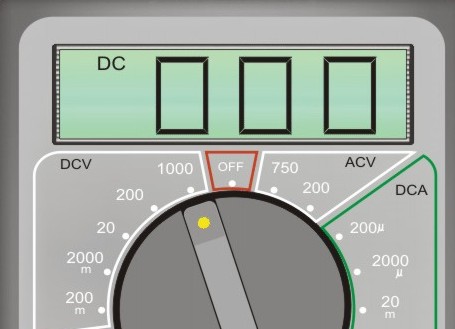

Когда прибор выключен, стрелочка-указатель переключателя режимов находится в вертикальном положении - OFF. С левой стороны располагается сектор измерения постоянного напряжения - DCV, с пятью пределами измерения:

1.От 0 до 1000 вольт. Переключив ручку на этот предел, вы сможете измерить постоянное напряжение до 1000 вольт, с наибольшей погрешностью, т.е., точность такого измерения будет невысока. В каком случае необходимо начинать с измерения именно на этом пределе? В случае, если напряжение заведомо может быть выше 200 вольт, либо его высшее значение, нам совершенно неизвестно.

2.От 0 до 200 вольт. Если напряжение ниже 200 вольт, можно воспользоваться этим пределом измерения - точность измерения здесь будет выше. Можно проверять напряжения на выходе сварочных машин (без осциллятора), аккумуляторов грузовых автомобилей, электрокаров и.т.д.

3.От 0 до 20 вольт. На этом пределе, производится измерение постоянного напряжения до 20 вольт, с большой точностью (до сотых долей вольта). Можно проверять работоспособность электрических батареек, аккумуляторов легковых автомобилей, зарядных устройств для мобильных телефонов, и.т.д.

4.От 0 до 2000 милливольт (2 вольт).
5.От 0 до 200 милливольт (0,2 вольт). Данные пределы измерения используются намного реже, в основном для отладки рабочих режимов, компонентов электронных схем.

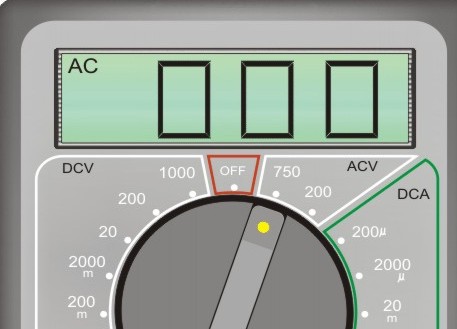

С правой стороны от положения OFF, расположен сектор измерения переменного напряжения - ACV, с двумя пределами.

1. От 0 до 750 вольт. Это основной предел, с него рекомендуется начинать любое измерение переменного напряжения (в том числе, напряжения эл. розеток). Широко используется электромонтерами при работе с низковольтной аппаратурой.

2.От 0 до 200 вольт. Более точный предел измерения переменного напряжения, используется электромонтерами - наладчиками, для проверки напряжения цепей управления.

Как измерить электрическое сопротивление.

Красный щуп подключается к среднему разъему мультиметра, черный - к нижнему(COM). С левой стороны, ниже сектора DCV расположены пять пределов измерения электрического сопротивления:

1. 2000 к - от 0 до 2000 килоОм(2 мегоОма).
2. 200 к - от 0 до 200 килоОм.
3. 20 к - от 0 до 20 килоОм.
Используя эти пределы, проводят измерение электрического сопротивления постоянных резисторов, подстройку переменных, прозвонку высокоомных обмоток соленоидов миниатюрных реле.

4. 2000 Ом(2коОм) - от 0 до 2000 Ом. Этот предел идеально подходит для проверки целостности катушек различных реле, пускателей и электромагнитов.

5. 200 Ом - от 0 до 200 Ом. Низкоомный предел подходит для проверки эл. лампочек накаливания, обмоток эл. двигателей, электромагнитных муфт. А так же, нагревательных элементов бытовых чайников, бойлеров, утюгов.

Например, нам необходимо проверить целостность электрической лампочки накаливания.
Ставим переключатель режимов на предел 200 Ом - на дисплее видим цифру 1 в крайнем левом регистре, символизирующую бесконечно большое сопротивление. Одновременно касаемся одним щупом верхней части контактного цоколя, другим - нижней его части.

Если лампа исправна, мультиметр покажет сопротивление от 1 до 100 Ом - в зависимости от ее рабочего напряжения и мощности. В частности, лампа накаливания 100 Ватт 220 вольт имеет сопротивление около 40 Ом, в холодном состоянии. Если лампа не исправна - мультиметр не покажет никакого сопротивления.

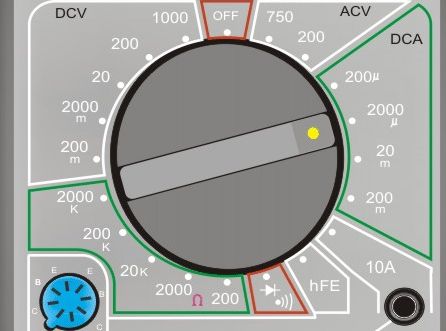

Как измеряется сила постоянного тока.

Красный щуп подключается к среднему разъему мультиметра, черный - к нижнему(COM). С правой стороны ниже сектора ACV расположен сектор DCA с четырьмя пределами измерения:

1. от 0 до 200 микроампер.
2. от 0 до 2000 микроампер.
3. от 0 до 20 миллиампер.
4. от 0 до 200 миллиампер.

Еще ниже, отдельно выделенный предел - от 0 до 10 ампер. Для его работы необходимо подключить черный щуп в верхний разъем - 10 АDC, вытащив его из нижнего разъема.

На этом пределе, можно например - проверить работоспособность обычной электрической батарейки. Кратковременно касаемся щупами мультиметра плюсового и минусового контактов. Кратковременно - поскольку источник в этом случае, оказывается практически в режиме короткого замыкания. Если мультиметр покажет ток свыше 1 ампера - элемент питания в отличном состоянии. Некоторые относятся весьма скептически к подобному методу проверки - особенно продавцы в магазинах, когда им пытаются вернуть обратно некачественную продукцию.

Подобный метод возможен только в том случае, если мы имеем дело с бытовыми элементами и батарейками, имеющими небольшую мощность и совершенно неприменим в отношении более мощных источников, например - автомобильных аккумуляторов.

После проведения измерения, необходимо немедленно вернуть красный щуп обратно - иначе, случайная попытка измерить например, напряжение, неизбежно приведет к короткому замыканию и при достаточно большой мощности источника питания ( высокого его напряжения) - может повредить прибор, и, что гораздо хуже - нанести травму измеряющему.

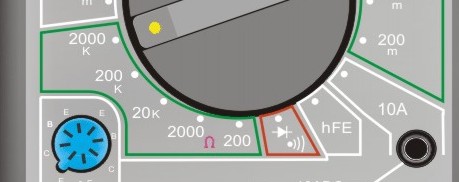

Проверка переходов транзисторов и диодов.

Переходы этих полупроводниковых приборов можно прозвонить на пределе:

В этом же положении, мультиметр работает как звуковая прозвонка, в случае если измеряемое сопротивление меньше 50 Ом.
Oчень удобно проверять предохранители, лампочки и.т. д. - не глядя на экран.

Для проверки коэффициента передачи тока (усиления) транзистора предназначен режим:

Тразистор просто вставляется в отведенное для этого гнездо, согласно классу проводимости (p-n-p, n-p-n), если он исправен - на экране появляется целое число (не дробь), больше еденицы.
Это число и является коэффициентом передачи тока, этого транзистора.

Как пользоваться электронным мультиметром
для измерения температуры.

Некоторые модели мультиметров имеют очень интересную опцию - возможность измерения температуры, с помощью термопары. Термопара представляет из себя спай двух различных металлов, при нагревании которого, возникает разность потенциалов.
Ее величина изменяется, в зависимости от интенсивности нагрева, т. е. - роста или уменьшения температуры.

Термопара подключается к мультиметру вместо щупов (мультиметр серии DT), переключатель переводится в положение:

Помещая кончик термопары в зону нагрева, мы видим ее температуру на экране. Без термопары, мультиметр покажет температуру своего корпуса.
