Транзистор П215.

Транзисторы П217.





Транзисторы П215, П217 - параметры,цоколевка.


Транзисторы П215.
Транзисторы П217.

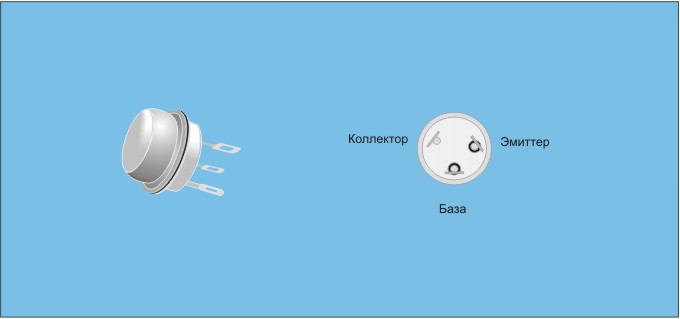

Транзисторы П215.

Транзисторы П215 - германиевые, усилительные, большой мощности низкочастотные, структуры - p-n-p.
Предназначены для применения в выходных каскадах усилителей мощности, преобразователях напряжения, схемах переключения.
Выпускались в металлостеклянном корпусе двух видов с жесткими выводами.

Маркировка буквенно - цифровая, на верхней поверхности корпуса.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 10 Вт с радиатором, 1,5 Вт - без.

Максимальное напряжение коллектор - эмиттер - 60 в.

Максимальное напряжение коллектор - база - 80 в.

Максимальное напряжение эмитер - база - 15 в.

Максимальный ток коллектора - 5 А.

Коэффициент передачи тока в схеме с "общим эмиттером" в режиме насыщения при токе коллектра 0,2 А -от 20 до 150.

Обратный ток коллектор-эмиттер при температуре 20 градусов по Цельсию и предельном напряжении коллектор-эмиттер (60в) - не более 30 мА.

Обратный ток коллектора при температуре 20 градусов по Цельсию и предельном напряжении коллектор-база(80в) - не более 0,3 мА.

Граничная частота передачи тока в схеме с общей базой - 150 кГц.

Напряжение насыщения коллектор-эмиттер при токе коллектора 3А, базы 0,37А - не более 0,9 в.

Напряжение насыщения база-эмиттер при токе коллектора 2,5А, базы 0,37А - не более 1.2 в.



Транзисторы П217, П217А, П217Б, П217В, П217Г.


Транзисторы П217 - германиевые, усилительные, большой мощности низкочастотные, структуры - p-n-p.
Предназначены для применения в выходных каскадах усилителей мощности, преобразователях напряжения, схемах переключения.
Выпускались в металлостеклянном корпусе двух видов с жесткими выводами.

Маркировка буквенно - цифровая, на верхней поверхности корпуса.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ): У транзисторов П217, П217А, П217Б - 30 Вт (с радиатором).
У транзисторов П217В, П217Г - 24 Вт (с радиатором).

Максимальное напряжение коллектор - эмиттер - 60 в.

Максимальное напряжение коллектор - база - 60 в.

Максимальное напряжение эмитер - база - 15 в.

Максимальный ток коллектора - 7,5 А.

Коэффициент передачи тока в схеме с "общим эмиттером" в режиме насыщения при токе коллектра 0,2 А -от 20 до 150.

Обратный ток коллектор-эмиттер при температуре 20 градусов по Цельсию и предельном напряжении коллектор-эмиттер (60в) - не более 50 мА.

Обратный ток коллектора при температуре 20 градусов по Цельсию и предельном напряжении коллектор-база(60в): У транзисторов П217, П217А, П217Б - не более 0,3 мА.
У транзисторов П217В, П217Г - не более 3 мА.

Граничная частота передачи тока в схеме с общей базой - 100 кГц.

Напряжение насыщения коллектор-эмиттер при токе коллектора 4А, базы 0,5А - не более 1 в.

Напряжение насыщения база-эмиттер при токе коллектора 3,5А, базы 0,5А - не более 1.5 в.
