Транзисторы П27, П28 и МП42 - параметры,цоколевка.


Транзисторы П27, П27А, П27Б, П28.
Транзисторы МП42, МП42А, МП42Б.

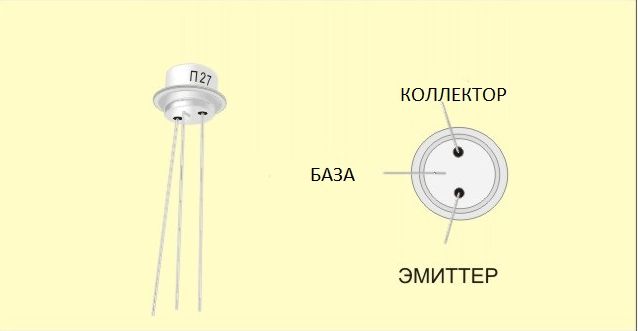

Транзисторы П27, П27А, П27Б, П28.

Транзисторы П27 - германиевые, усилительные, малой мощности низкочастотные, с нормированным коэффициентом шума на частоте 1КГц, структуры - p-n-p.
Предназначены для применения в входных каскадах усилителей низкой частоты.
Выпускались в металлостеклянном корпусе с гибкими выводами.

Маркировка буквенно - цифровая, на верхней поверхности корпуса.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 30 мВт.

Максимальное напряжение коллектор - эмиттер - 5 в.

Максимальное напряжение коллектор - база - 5 в.

Максимальный ток коллектора - 6 мА.

Коэффициент передачи тока в схеме с "общим эмиттером" при температуре 25 град. по Цельсию:
У транзисторов П27 -от 20 до 90.
У транзисторов П27А -от 20 до 60.
У транзисторов П27Б -от 42 до 126.
У транзисторов П28 -от 33 до 100.

Обратный ток коллектора при температуре 20 градусов по Цельсию и напряжении коллектор-база 5в - не более 3 мкА.

Граничная частота передачи тока в схеме с общей базой:
У транзисторов П27, П27А - 1 МГц.
У транзисторов П27Б - 3 МГц.
У транзисторов П28 - 5 МГц.

Коэффициент шума напряжении коллектор-эмиттер 5в, токе эмиттера 0,5А на частоте 1КГц:
У транзисторов П27 - 10 Дб.
У транзисторов П27А, П27Б, П28 - 5 Дб.



Транзисторы МП42, МП42А, МП42Б.


Транзисторы МП42 - германиевые, переключательные, малой мощности низкочастотные, структуры - p-n-p.
Предназначены для применения в схемах переключения.
Выпускались в металлостеклянном корпусе с гибкими выводами.

Маркировка буквенно - цифровая, на боковой поверхности корпуса.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 200 мВт.

Максимальное напряжение коллектор - эмиттер - 15 в.

Максимальное напряжение коллектор - база - 15 в.

Максимальный ток коллектора(импульсный) - 200 мА.

Коэффициент передачи тока в схеме с "общим эмиттером" в режиме насыщения при токе коллектра 10 мА и тмпературе 25 гр. по Цельсию:
У транзисторов МП42 - от 20 до 35.
У транзисторов МП42А - от 30 до 50.
У транзисторов МП42Б - от 45 до 100.

Предельная частота передачи тока - 1 МГц.

Напряжение насыщения коллектор-эмиттер при токе коллектора 10мА, базы 1мА - не более 0.2 в.

Напряжение насыщения база-эмиттер при токе коллектора 10мА, базы 1мА - не более 0.4 в.
