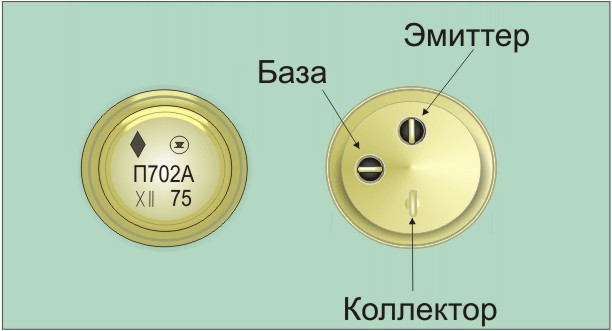

Транзисторы П702 - параметры, маркировка, расположение выводов.


Аналоги транзисторов П702, П702А.


Транзисторы П702, П702А.

Транзисторы П702 - кремниевые, усилительные мощные, низкочастотные, структуры - n-p-n.
Предназначены для применения в выходных каскадах усилителей звуковой частоты, преобразователях и стабилизаторах напряжения. Корпус металлостеклянный с жесткими выводами.
Маркировка буквенно - цифровая.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 40 Вт с радиатором, 4 Вт - без.

Максимальное напряжение коллектор-эмиттер при температуре ниже 70 град. по Цельсию - 60 в.

Максимальное напряжение коллектор-база при температуре ниже 70 град. по Цельсию - 60 в.

Максимальное постоянное напряжение эмиттер-база - 3 в.

Максимальный постоянный ток коллектора - 2 А.

Коэффициент передачи тока:
У транзисторов П702, - 25.
У транзисторов П702А - 10

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию при напряжении коллектор-база 70 в:
У транзисторов П702 - 5 мА.
У транзисторов П702А - 2,5 мА.

Напряжение насыщeния коллектор-эмиттер при токе коллектора 1А и токе базы 0,2А:
У транзисторов П702 - не более 2,5в.
У транзисторов П702А - не более 4в.

Граничная частота передачи тока( fh21э ) - 4 МГц.



Зарубежные аналоги транзисторов П702.

П702А - 2N4910, 2SD146, BUY46.
П702 без буквы - 2N1701, 2N4223, 2N4911, BUY43, 2SD148.
