Регенеративный приемник.


В этом коротковолновом приемнике прямого усиления, регенеративным является входной каскад на транзисторе VT1. Уровень регенерации настраивается с помощью резистора R2. Амплитудный детектор выполнен на диоде VD1. Здесь как и обычно, используется германиевый высокочастотный точечный диод.

Напряжение питания регенеративного каскада должно быть стабилизировано в пределах 2,8 - 3,2 вольт. В данной схеме это достигается с помощью трех кремниевых диодов VD2 - VD4, включенных в прямом направлении.

В качестве VT1, вместо указанного, можно использовать транзистор КТ315 любой серии.
VT2 и VT3 - два каскада усиления низкой частоты. Здесь можно применить транзисторы, как указанные в схеме, так и любые маломощные кремниевые, обратной проводимости. Резисторы любого типа, мощностью не ниже 0,125 ватт. Конденсаторы также - любые.

В качестве настроечного переменного конденсатора С2 можно применить КПЕ с воздушным диэлектриком, от любого старого радиоприемника(используется одна секция), хотя подойдут и любые прочие варианты. Для рабочего диапазона 3...15 МГц катушка L1 должна иметь 12 витков провода диаметром 1 - 0,8 мм.

Витки диаметром 25 мм нужно уложить вплотную, на диэлектрическом каркасе, хотя можно обойтись и без него - готовые витки обладают собственной достаточной жесткостью. Распологать катушку лучше - вертикально. Отвод делается от четвертого витка, считая от нижнего по схеме вывода катушки.

Монтируется схема на пластине из текстолита или гетинакса, размеры которой зависят от габаритов используемых деталей. Печатный монтаж не обязателен. Корпус из дюралюминия.

Головные телефоны Tф1 высокоомные (ТОН - 2), но в их отсутствие можно обойтись обычными низкоомными наушниками, подключив их через согласующий трансформатор. В качестве его, можно использовать понижающий трансформатор от старинной радиоточки, или выходной - от старого лампового приемника.

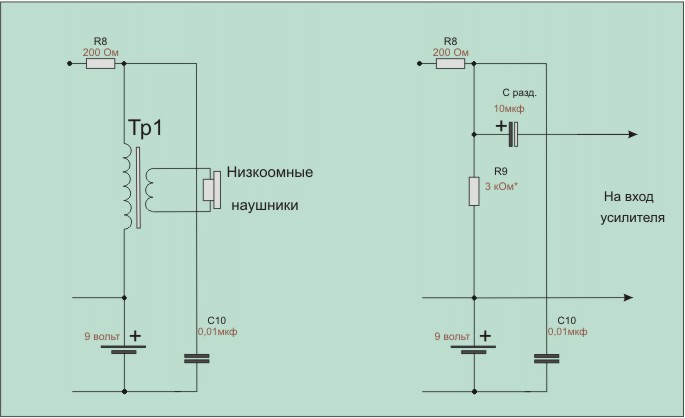

Также, можно подключить приемник к любому, имеющемуся усилителю. Для этого необходимо вместо головных телефонов подключить резистор 3,3 кОм 0,125 - 0,250 ватт, и разделительный конденсатор, как указано на рисунке.

Приемник работает при наличии внешней антенны(не менее 10 м) и надежном заземлении корпуса.
