Транзисторы SS9011(S9011) и SS9013(S9013).


Транзисторы SS9011(S9011).
Транзисторы STS9013(S9013)..


Транзисторы SS9011(S9011) D,SS9011(S9011) E,
SS9011(S9011) F, SS9011(S9011) G, SS9011(S9011) H, SS9011(S9011) I.

Транзисторы SS9011(S9011) - кремниевые, высокочастотные усилительные, структуры - n-p-n.
Корпус пластиковый, SOT-23 и TO-92. Маркировка у транзисторов с корпусом TO-92 буквенно - цифровая (S9011), у транзисторов с корпусом SOT-23 - код IT сверху .

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 0,2 Вт у S9011 и 0,2 Вт. у SS9011.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 150 МГц;

Максимальное напряжение коллектор - эмиттер - 30в.

Максимальное напряжение коллектор - база - 50в.

Максимальное напряжение эмиттер - база - 5в.

Коэффициент передачи тока :
У транзисторов SS9011(S9011) с буквой D - от 28 до 45.
У транзисторов SS9011(S9011) с буквой E - от 39 до 60.
У транзисторов SS9011(S9011) с буквой F - от 54 до 80.
У транзисторов SS9011(S9011) с буквой G - от 72 до 108.
У транзисторов SS9011(S9011) с буквой H - от 97 до 146.
У транзисторов SS9011(S9011) с буквой I - от 132 до 198.

Максимальный постоянный ток коллектора - 30мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора 10мА, базы 1мА - не выше 0,3в.

Обратный ток коллектор - база при температуре окружающей среды +25 по Цельсию и напряжению коллектор-база 50в. не более 0,1 мА.

Обратный ток эмиттера - база при напряжении эмиттер-база 5в не более - 0,1 мА.

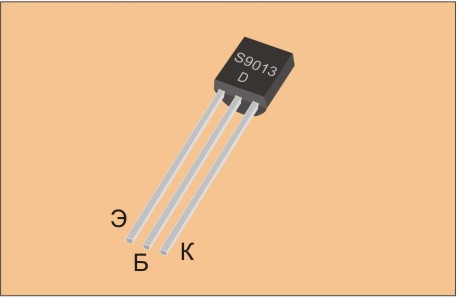

Транзисторы STS9013(S9013) F, STS9013(S9013) G, STS9013(S9013) H, STS9013(S9013) I.

Транзисторы Транзисторы STS9013(S9013) - кремниевые, высокочастотные усилительные, структуры - n-p-n.
Корпус пластиковый TO-92. Маркировка буквенно - цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 0,625 Вт.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 140 МГц;

Максимальное напряжение коллектор - эмиттер - 30в.

Максимальное напряжение коллектор - база - 40в.

Максимальное напряжение эмиттер - база - 5в.

Коэффициент передачи тока :
У транзисторов STS9013(S9013) с буквой D - от 96 до 135.
У транзисторов STS9013(S9013) с буквой E - от 118 до 166.
У транзисторов STS9013(S9013) с буквой F - от 144 до 202.
У транзисторов STS9013(S9013) с буквой G - от 176 до 246.

Максимальный постоянный ток коллектора - 500мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора 100мА, базы 10мА - не выше 0,25в.

Напряжение насыщения база-эмиттер при токе коллектора 100мА, базы 10мА - не выше 1 в.

Обратный ток коллектор - база при температуре окружающей среды +25 по Цельсию и напряжению коллектор-база 35в. не более 0,1 мА.

Обратный ток эмиттера - база при напряжении эмиттер-база 5в не более - 0,1 мА.
