Транзисторы SS9012(S9012) и SS9015(S9015).


Транзисторы SS9012(S9012).
Транзисторы SS9015(S9015).


ТранзисторыSS9012(S9012) D, SS9012(S9012) E,
SS9012(S9012) F, SS9012(S9012) G, SS9012(S9012) H, SS9012(S9012) I.

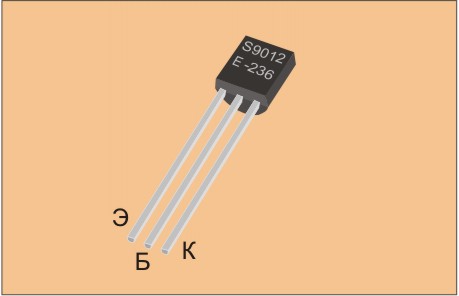

Транзисторы SS9012(S9012) - кремниевые, высокочастотные усилительные, структуры - p-n-p.
Корпус пластиковый TO-92. Маркировка буквенно - цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 0,625 Вт.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 150 МГц;

Максимальное напряжение коллектор - эмиттер - 25в.

Максимальное напряжение коллектор - база - 40в.

Максимальное напряжение эмиттер - база - 5в.

Коэффициент передачи тока :
У транзисторов SS9012(S9012) с буквой D - от 64 до 91.
У транзисторов SS9012(S9012) с буквой E - от 78 до 112.
У транзисторов SS9012(S9012) с буквой F - от 96 до 135.
У транзисторов SS9012(S9012) с буквой G - от 112 до 166.
У транзисторов SS9012(S9012) с буквой H - от 144 до 202.
У транзисторов SS9012(S9012) с буквой I - от 190 до 300.

Максимальный постоянный ток коллектора - 500мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора 500мА, базы 50мА - не выше 0,6в.

Напряжение насыщения база-эмиттер при токе коллектора 500мА, базы 50мА - не выше 1,2в.

Обратный ток коллектор - база при температуре окружающей среды +25 по Цельсию и напряжению коллектор-база 20в. не более 0,2 мА.

Обратный ток эмиттера - база при напряжении эмиттер-база 5в не более - 0,1 мА.



Транзисторы SS9015(S9015) A, SS9015(S9015) B,
SS9015(S9015) C.

Транзисторы SS9015(S9015) - кремниевые, высокочастотные усилительные, малошумящие(на низких частотах) структуры - p-n-p.
Корпус пластиковый TO-92. Маркировка буквенно - цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 0,450 Вт.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 190 МГц;

Максимальное напряжение коллектор - эмиттер - 45в.

Максимальное напряжение коллектор - база - 50в.

Максимальное напряжение эмиттер - база - 5в.

Коэффициент передачи тока :
У транзисторов SS9015(S9015) с буквой A - от 60 до 150.
У транзисторов SS9015(S9015) с буквой B - от 100 до 300.
У транзисторов SS9015(S9015) с буквой C - от 200 до 600.

Максимальный постоянный ток коллектора - 100мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора 100мА, базы 5 мА - не выше 0,7в.

Напряжение насыщения база-эмиттер при токе коллектора 100мА, базы 5 мА - не выше 1,2в.

Обратный ток коллектор - база при температуре окружающей среды +25 по Цельсию и напряжению коллектор-база 50в. не более 50 мКА.

Обратный ток эмиттера - база при напряжении эмиттер-база 5в не более - 50 мКА.
