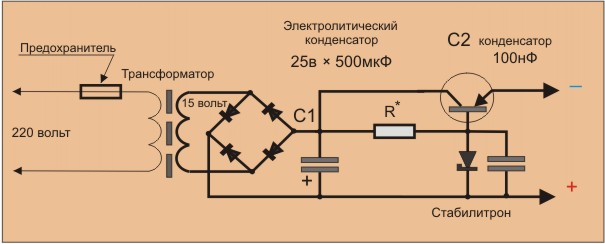

Блок питания - это очень важная часть любого электронного устройства. Для питания полупроводниковых схем необходимо преобразовать переменное напряжение питающей сети - понизить(в большенстве случаев), выпрямить и сгладить - сделав постоянным, с минимумом сетевых пульсаций. Стабилизировать - минимизирововав воздействия скачков напряжения питающей сети, и тока нагрузки. Простейший нестабилизированный блок питания.В некоторых случаях, когда ток нагрузки постоянен(или невелик) можно обойтись блоком питания, без стабилизации выходного напряжения. Подобное устройство состоит из понижающего сетевого трансформатора, диодного моста и сглаживающего фильтра. Вот так, может выглядеть его схема.  В качестве сетевого понижающего трансформатора можно использовать любой, подходящий по мощности и напряжению. Диодный мост в виде отдельной сборки, выбирается с заявленным рабочим током в два раза больше расчетного. Если диодный мост составлен из отдельных диодов - рабочий ток равен расчетному. Необходимо учесть, что напряжение после сглаживающего фильтра(электролит. конденсатор С1) будет в 1,4 раз превышать напряжение на выходе диодного моста. Электролитический конденсатор подбирается с номинальным напряжением - в два раза выше выходного напряжения блока. Емкость конденсатора зависит от силы потребляемого тока и напряжения питания. Ее можно подобрать экспериментальным путем - подставляя дополнительные конденсаторы, добиваясь снижения пульсации до приемлемых пределов. Стабилизированный блок питания.Схему блока питания можно усовершенствовать, добавив элементы стабилизации. Простая схема стабилизации может выглядеть вот так:  Выходное напряжение трансформатора, должно быть выше номинального напряжения стабилизации в 1,5 - 2 раза. Номинал сопротивления резистора подбирается таким образом, что бы ток протекающий через стабилитрон, не превышал номинально допустимый. Номинал тока резистора, так же, должен быть соответствующим. Напряжение стабилизации стабилитрона - расчетное напряжение блока питания, минус падение напряжения на переходе транзистора. Номинальный ток стабилизации стабилитрона - расчетный максимальный ток блока питания, деленный на коэффициент усиления транзистора. Параллельно стабилитрону подключается емкость 100нФ, для шунтирования помех. Транзистор - мощный, с радиатором, подходящий по току и напряжению. Другой вариант подобного блока питания - с использованием интегрального стабилизатора(микросхемы) серии КРЕ(отечественная) или импортного аналога -IC4 78.  Конденсаторы С2 и С3 - номиналом 100нФ, для шунтирования помех.
