Микросхема К155ЛА8, импортный аналог - микросхема SN7401.


Микросхема К155ЛА8, как и ее импортный аналог SN7401(или просто -7401, без SN), содержат в себе четыре логических элемента (вентиля) 2И - НЕ с открытым коллектором. Питание осуществляется через выводы 7(минус) и 14(плюс), стабилизированным напряжением от 4,75 до 5,25 вольт.

Микросхемы К155ЛА8 и 7401 созданы на базе ТТЛ, поэтому - напряжение 7 вольт является для них абсолютно максимальным. При превышении этого значения прибор очень быстро сгорает.

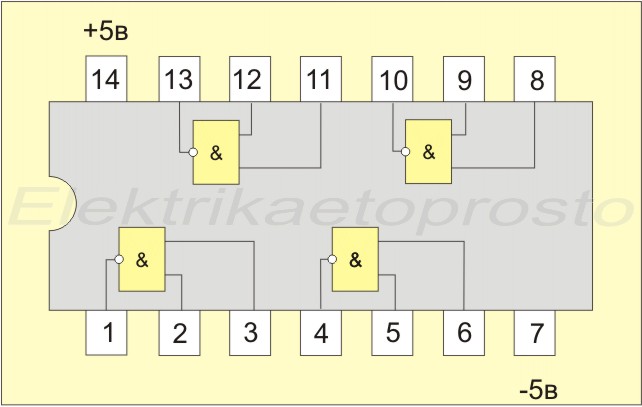

Вот так выглядит схема расположения выходов и входов логических элементов микросхемы К155ЛА8.

Схема расположения  выходов  и  входов  логических  элементов микросхемы  К155ЛА8.

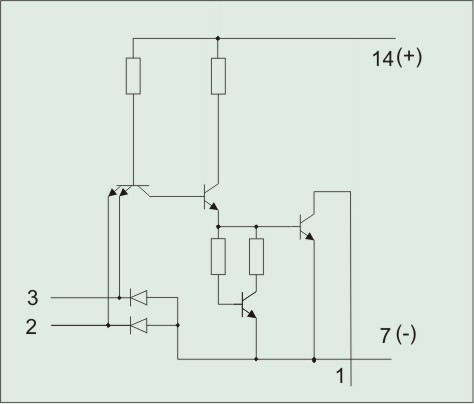

На рисунке ниже - электронная схема отдельного элемента 2И-НЕ микросхемы К155ЛА8.

Схема   отдельного  элемента 2И-НЕ микросхемы  К155ЛА8.

Параметры К155ЛА8.

1 Номинальное напряжение питания 5 В
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2,4 В
4 Входной ток низкого уровня не более -1,6 мА
5 Входной ток высокого уровня не более 0,04 мА
6 Входной пробивной ток не более 1 мА
7 Ток потребления при низком уровне выходного напряжения не более 22 мА
8 Ток потребления при высоком уровне выходного напряжения не более 8 мА
9 Потребляемая статическая мощность на один логический элемент не более 19,7 мВт
