УКВ ЧМ приемник на одном транзисторе.

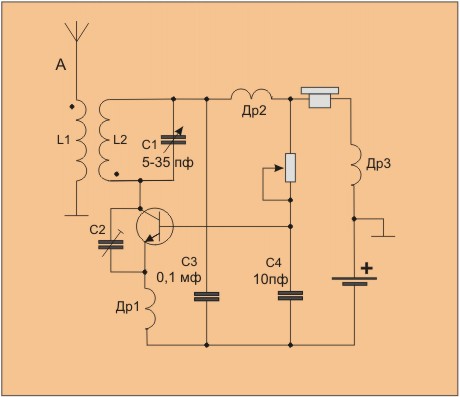

Простой УКВ ЧМ приемник на одном транзисторе можно собрать по схеме приведенной на рисунке.

Транзистор V1 работает в режиме сверхегенеративного приема, уровень возбуждения которого регулируется изменением емкости конденсатора С2. В качестве этого конденсатора можно использовать скрученные между собой отводы проводников от коллекторной и базовой цепи или применить подстроечный конденсатор 4-15 пф.

Переменным резистором R1 устанавливается режим каскада, обеспечивающий наибольшее усиление. Катушка L1 имеет 8,5 витка намотанных на каркасе диаметром 6мм, катушка L2 -2,5 витка на том же каркасе, и на расстоянии 3-4 мм от L1.

Это расстояние изменяется в процессе настройки на принимаемую станцию. Обе катушки выполнены проводом ПЭЛ - 0,8. Дроссели ДР1, ДР2, ДР3 имеют по 7-9 витков, намотанных на каркасе диаметром 8мм.

В качестве антенны можно применить штырь длиной 45 см из толстого медного провода. Транзистор можно использовать любой маломощный высокочастотный, наушники обязательно высокоомные, например - ТОН-2.

Когда я собрал этот приемник в виде макета, он заработал не сразу. В качестве транзистора V1 мною был взят кт315а, катушки L1 L2 контура были намотаны на каркасе 8 мм вместо 6 мм - по невнимательности.

Высокоомных наушников я не использовал - на том же самом макете имелся уже собранный и проверенный усилитель звуковой частоты с динамиком. Приемник шипел на все лады, давал ужасную помеху на все находящиеся рядом радиоприемники, но сам ничего поймать не мог.

Приема удалось добиться, лишь перемотав катушки как положено и расположив их перпендикулярно дросселям. Получилось настроиться на две местные радиостанции. Качество звука при этом было ужасное, настройка постоянно сбивалась.

В общем, как вы сами понимаете, в сборке подобных rjycnherwbq, результат не главное, важен сам процесс сборки и настройки и. т. д. , и. т. п.
