Любая электрическая цепь обязательно содержит в себе источник электрической энергии и ее приемник. В качестве примера рассмотрим простейшую электрическую цепь, состоящую из батарейки и лампочки накаливания.

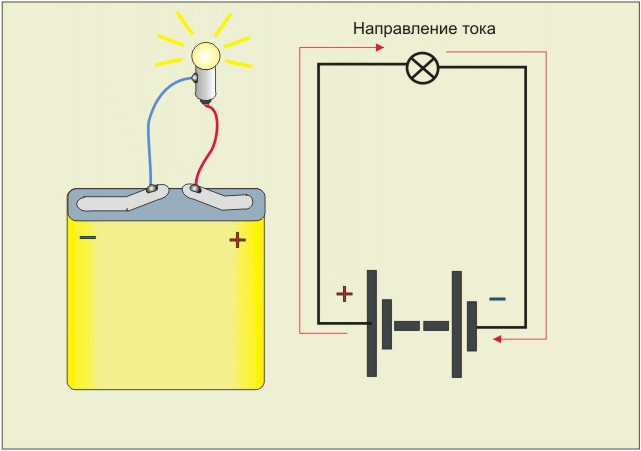

Батарейка - это источник электрической энергии, лампочка - ее приемник. Между полюсами источника электроэнергии имеется разность потенциалов(+ и -), при замыкании цепи начинается процесс ее выравнивания под действием электродвижущей силы, сокращенно - ЭДС. По цепи протекает электрический ток, совершая работу - нагревая спираль эл.лампочки, спираль начинает светиться.

Таким образом происходит преобразование электрической энергии в энергию тепловую и энергию света.
Электрический ток(J) представляет из себя упорядоченное движение заряженных частиц, в данном случае - электронов.
Электроны имеют отрицательный заряд, и по этому, их движение направлено к положительному(+) полюсу источника питания.

При этом, всегда образуется электромагнитное поле, распостраняясь от (+) к (-) источника(навстречу движению электронов) через электрическую цепь со скоростью света. Традиционно, принято считать, что электрический ток(J) движется от положительного(+) полюса к отрицательному(-).

Упорядоченное движение электронов, через кристаллическую решетку вещества, являющегося проводником не проходит беспрепятственно. Электроны взаимодействуют с атомами вещества, вызывая его нагрев. Таким образом, вещество оказывает сопротивление(R), протекающему через него, электрическому току. И чем больше величина сопротивления, при той же величине тока - тем сильнее нагрев.

Электрическое сопротивление - это величина, характеризующая противодействие электрической цепи (или её участка) электрическому току, измеряется в омах. Электрическое напряжение(U)- величина разности потенциалов источника электрического тока. Электрическое напряжение(U), электрическое сопротивление(R),электрический ток(J) - это основные свойства простейшей электрической цепи, между собой они находятся в определенной зависимости.



Закон Ома для участка цепи.

Для участка замкнутой электрической цепи, справедливой является следующая зависимость:

J=U/R.

Это математическое соотношение носит название - закон Ома для участка цепи. С помощью этой формулы, можно вычислить значение любого из свойств цепи, зная значения двух остальных. Пользуясь "Треугольником Ома", изображенным на рисунке ниже, можно наглядно представить как это делается.

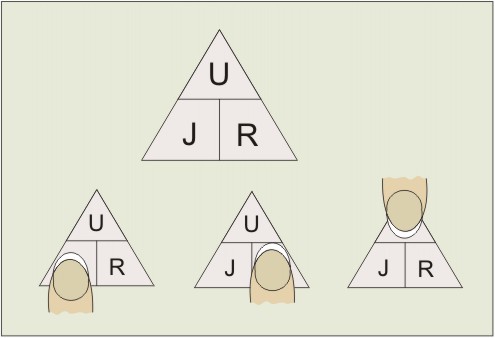

Изображение  Треугольника  Ома.

Закрываем пальцем неизвестную величину, требующую определения. Положение величин оставшихся не закрытыми, подскажет нам, что делать. Как вы сами видите, здесь как раз, возможны три варианта.
1.Чтобы найти силу тока делим величину напряжения на величину сопротивления - вертикальная линия внутри, символизирует деление.
2. Для нахождения сопротивления необходимо разделить величину напряжения на величину тока.
3. Неизвестную величину значения напряжения, получаем умножая величину силы тока на величину сопротивления.

Напряжение измеряется в вольтах(1 вольт), сила тока в амперах(1 ампер), сопротивление в омах(1 ом).

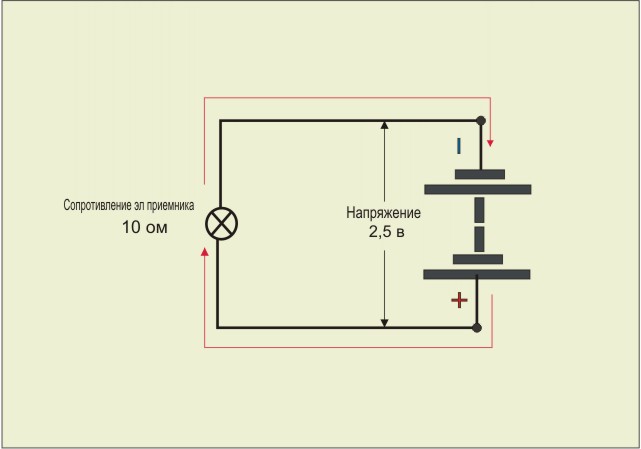

Пример вычисления. Нам известно напряжение источника электроэнергии(U)-2.5 вольт, сопротивление приемника(R) - 10 ом. Требуется узнать силу тока(J). Итак, подставляя известные значения в формулу закона Ома получаем: J=2.5/10; J=0.25 Полученое значение - 0,25 ампер.

Зная силу тока(J) и напряжение(U) можно узнать, мощность(P) потребляемую приемником электроэнергии. P=U*J; P=0.25*2.5; P=1 Итак, мощность нашего приемника(лампочки) - 1 ватт.



Общий Закон Ома..

J=E/Rвнутр.+Rвнеш.

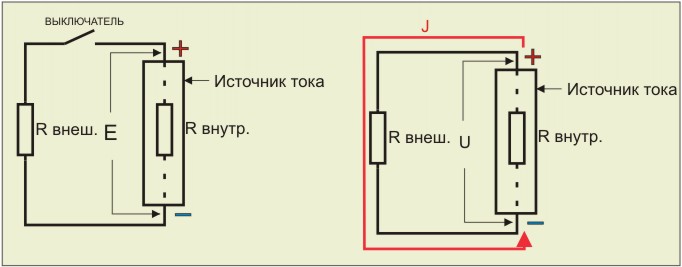

E в этой формуле обозначает, электродвижущую силу источника питания. Rвнутр.- величина внутреннего сопротивления источника электрического тока. Rвнеш.- величина сопротивления электрического приемника + сопротивление проводников цепи.

Электрическое напряжение(U) и ЭДС(E) имеют одну и ту же природу. ЭДС - это значение напряжения(U) на полюсах источника тока, без нагрузки(приемника энергии), при разомкнутой цепи. ЭДС цепи, всегда ВЫШЕ ее рабочего напряжения(U),когда цепь замкнута и приемник энергии(нагрузка) подключен.

Калькулятор закона Ома.

Напряжение.
Сопротивление.
Сила тока.
Мощность.

С помощью калькулятора Закона Ома, расположенного выше, можно легко вычислить значения силы тока, напряжения и сопротивления любого приемника электрической энергии. Так же, подставляя значения напряжения и тока, можно определить его мощность, и наоборот.

Например, необходимо узнать ток потребляемый эл. чайником, мощностью 2,2квт.
В графу "Напряжение" подставляем значение напряжения нашей сети в вольтах - 220.
В графу "Мощность", соответственно, вводим значение мощности в ваттах 2200 (2.2квт) Нажимаем кнопку "Узнать силу тока" - получаем результат в амперах - 10. Если далее нажать кнопку "Сопротивление" , можно узнать, в добавок и электрическое сопротивление нашего чайника, во время его работы - 22 ома.


Законы Кирхгофа. Параллельное и последовательное подсоединение.

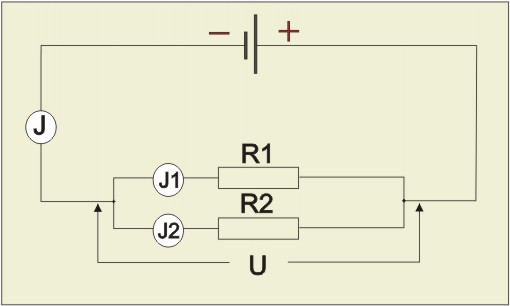

На рисунке ниже, вы можете увидеть примеры параллельного и последовательного соединения приемников электрической энергии. При параллельном соединении концы питающих проводников приемников сходятся в общих узловых точках. Каждый приемник оказывается включенным на общее напряжение приложенное к этим точкам. При последовательном соединении приемники включаются один за другим. В электрических цепях с таким соединением протекает общий ток. Цепи где присутствует параллельное соединение, относятся к разветвленным цепям, и имеют точки,где сходятся три и более проводников.Эти точки называют узлами. Участки цепи соединяющие два узла, называют ветвями цепи. При установившемся электрическом токе количество электричества притекающего в единицу времени к узлу, равно количеству электричества,утекающего от узла за то же время. Получается, что сумма токов, направленных к узлу, равна сумме токов, направленных от узла.

∑*J=0


Это равенство является выражением первого закона Кирхгофа, который гласит: алгебраическая сумма токов в узле равна нулю.

Следствием из первого закона Кирхгофа, является формула, с помощью которой зная величину сопротивления каждого приемника в отдельности, можно определить полное сопротивление всех их, в целом.

Rоб=R1*R2 / R1+R2

Т.е. величина произведения всех сопротивлений складывается и делится на величину их суммы. В нашем случае, умножаем 2 раза по 10 и делим на сумму 10+10 . Получаем, общее сопротивление = 100/20, окончательный результат = 5. Итак общее сопротивление нашей цепи - 5 ом. Если параллельно соединено n равных между собой сопротивлений R то общее сопротивление

Rоб = R/n



Калькулятор параллельного соединения двух сопротивлений.

Величина сопротивления1.
Величина сопротивления2.
Общее сопротивление.


С помощью расположенного выше калькулятора, можно легко расчитать величину общего сопротивления для двух сопротивлений, подключенных параллельно.

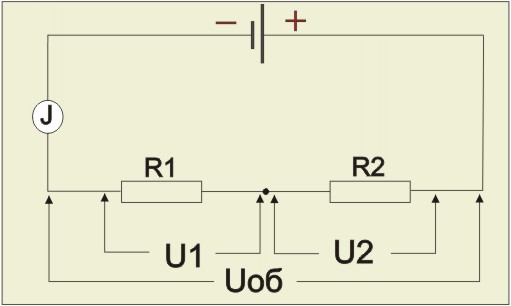

Второй закон Кирхгофа гласит: в замкнутой электрической цепи алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на отдельных участках цепи. Согласно этому закону для схемы изображенной на рисунке ниже можно записать:

Rоб =R1+R2

Т. е. при последовательном соединении элементов цепи общее сопротивление цепи равно сумме сопротивлений составляющих ее элементов, а напряжение распределяется между ними, пропорционально сопротивлению каждого.
Например, в новогодней гирлянде состоящей из 100 маленьких одинаковых лампочек, каждая из которых рассчитана на напряжение 2,5 вольт, включенной в сеть напряжением 220 вольт, на каждую лампочку будет приходиться 220/100=2,2 вольта.
И, конечно же, при таком раскладе она будет работать долго и счастливо.

Переменный ток.

Переменный ток в отличии от постоянного, не имеет постоянного направления. Например, в обычной бытовой эл. сети 220 вольт 50 герц, плюс с минусом меняются местами 50 раз в секунду. Законы Ома и Кирхгофа для цепи постоянного, тока применимы так же для цепей тока переменного, но только для электрических приемников обладающих активным сопротивлением в чистом виде, т. е. таких, как различные нагревательные элементы и лампочки накаливания.

Причем, все расчеты производятся с действующими значениями тока и напряжения. Действующее значение силы переменного тока численно равно эквивалентной по тепловому действию силе постоянного тока. Действующее значение Jперем.= 0,707*Jпост. Действующее значение Uперем.= 0,707*Uпост. Например в нашей домашней сети действующее значение переменного напряжения - 220 вольт, а максимальное (амплитудное) его значение = 220*(1 / 0,707) = 310 вольт.

Роль законов Ома и Кирхгофа, в повседневной жизни электрика.

Осуществляя свою трудовую деятельность, электрик (абсолютно любой и каждый), ежедневно сталкивается со следствиями этих фундаментальных законов и правил, можно сказать - живет в их реальности. Использует ли он теоретические знания, с большим трудом полученные в различных учебных заведениях, для выполнения повседневных трудовых обязанностей?
Как правило - нет! Чаще всего, просто - напросто, в отсутствии какой либо необходимости, это делать.

Ибо повседневная работа нормального электрика, состоит вовсе не из умственных вычислений, а наоборот - из четких, отточенных годами, физических действий. Нельзя сказать, что думать вовсе не приходиться. Совсем наоборот - ведь последствия необдуманных действий в этой профессии, обходятся порой, весьма дорого.

Иногда, встречаются среди электриков конструктора - любители, они же, чаще всего - рационализаторы. Эти люди, время от времени, используют имеющиеся у них теоретические знания с пользой для дела, разрабатывая и конструируя разнообразные устройства, как в личных целях, так и во благо родного производства. Без знания законов Ома и Кирхгофа, расчеты электрических цепей, составляющих схему будущего устройства совершенно невозможны.

В целом, можно сказать, что законы Ома и Кирхгофа являются в большей степени "инструментом" инженера - конструктора, нежели электромонтера.
