Транзисторы TIP-120
Транзисторы TIP-120 - кремниевые,
биполярные, составные(схема Дарлингтона) n-p-n. Транзисторы предназначены для работы в схемах усилителей и ключей.
Корпус TO-220, с жесткими выводами.
Основные параметры.Постоянная рассеиваемая мощность(Рк т max ) - 65 Вт(на радиаторе), 2 Вт - без. Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 3 МГц;
Максимальное напряжение коллектор - эмиттер
- 60в.
Максимальное напряжение коллектор - база
- 60в.
Максимальное напряжение эмиттер - база
- 5в.
Коэффициент передачи тока -
около 1000
Максимальный постоянный ток коллектора - 5 А,
пульсирующий - 8 А.
Напряжение насыщения коллектор-эмиттер при токе коллектора 3 А, базы 12 мА
- 2в.
Напряжение насыщения база-эмиттер при токе коллектора 3 А,напряжении колектор - эмиттер 3в
- 2,5в.

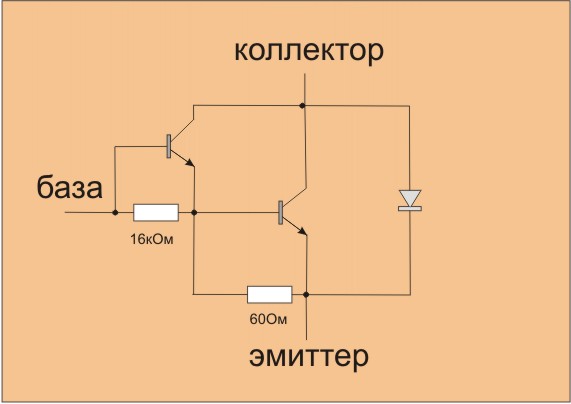

Схема составного транзистора TIP-120
|
