Транзисторы КТ368(2Т368) и КТ503.


Транзисторы КТ368(2Т368) .
Транзисторы КТ503.


Транзисторы КТ368(2Т368)

Транзисторы КТ368(2Т368) - кремниевые, маломощные, высокочастотные, структуры - n-p-n.
КТ368 применяются в каскадах усиления высокой частоты, как правило - в устройствах промышленной и специальной техники, иногда в входных цепях диапазона УКВ бытовых радиоприемников.
Корпус пластмассовый(три ножки), или металло - стеклянный (три или четыре ножки) с гибкими выводами.

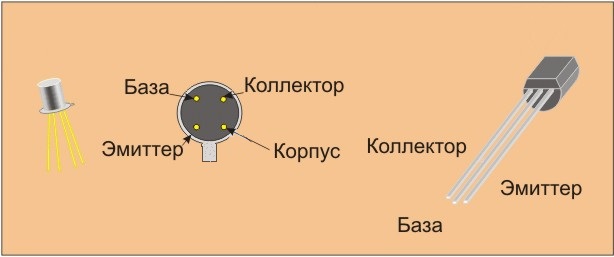

Маркировка буквенно - цифровая, на боковой поверхности корпуса или цветовая(для пласмассового корпуса). При цветовой маркировке - одна или две(!) точки произвольного цвета на передней части корпуса. Кроме того, у КТ368А - красная точка сверху, у КТ368Б - желтая, у КТ368В - зеленая, у КТ368Г - голубая. На рисунке ниже - цоколевка КТ368.

Наиболее важные параметры.

Коэффициент передачи тока - от 50 до 300.

Коэффициент шума при напряжении коллектор-база 5в, эмитторном токе 10мА на частоте 60МГц - не более 3,3 дб у транзисторов КТ368А, 2Т368А.
У остальных транзисторов КТ368, этот параметр не нормирован.

Граничная частота передачи тока. - 900 МГц.

Обратный ток коллектора при напряжении эмиттер-коллектор 15в и температуре окружающей среды +25 по Цельсию - не более 0,5 мкА. У транзисторов 2Т368А, 2Т368Б - 5 мкА, при температуре окружающей среды +125 по Цельсию.

Обратный ток эмиттера при напряжении эмиттер-база 4в и температуре окружающей среды +25 по Цельсию - не более 1 мкА.

Максимальное напряжение коллектор - эмиттер - 15 в.

Максимальный ток коллектора(постоянный) - 30мА.

Рассеиваемая мощность коллектора. - 225 мВт.

Емкость коллекторного перехода при напряжении коллектор-база 5в - не более 1,7пФ.

Емкость эмиттерного перехода у транзисторов 2Т368А, 2Т368Б при напряжении эмиттер-база 1в - не более 3 пФ, при типовом значении 2 пФ.

Емкость коллекторного перехода при напряжении коллектор-эмиттер 5в при частоте 465 КГц не более - 60 пФ.

Емкость конструктивная, между выводом эмиттера и корпусом не более - 0,45 пФ.

Емкость конструктивная, между выводом коллектора и корпусом не более - 0,6 пФ.

Емкость конструктивная, между выводом базы и корпусом не более - 0,4 пФ.


Радиомикрофон на КТ368.

Благодаря высокой граничной частоте КТ368 очень эффективно работают в схемах миниатюрных передатчиков - радиомикрофонов диапазона FM(УКВ). В интернете можно найти их великое множество. Предлагаю вашему вниманию одну из таких схем.

Транзистор VT1 - КТ3102 с буквой Г или Е, при отсутствии такого можно попробовать КТ315 с такими же буквами. Транзистор VT2 - КТ368(2Т368) с любой буквой. Катушка L1 - пять витков провода ПЭВЛ - 0,5 диаметром 5мм. Антенна - кусок такого же провода длиной около 30см. Микрофон - электретный, от китайского магнитофона. Конденсаторы и резисторы малогабаритные, любого типа. Питание - батарейка "Крона" или подобная.



Транзисторы КТ503

Транзисторы КТ503 - кремниевые, средней мощности, низкочастотные, структуры - n-p-n.
Корпус пластмассовый. Применяются в усилительных и генераторных схемах. Маркировка цветовая - белая точка на передней части корпуса. Красная точка сверху - КТ503А, желтая у КТ503Б, темно-зеленая у КТ503В, голубая у КТ503Г, синяя у КТ503Д, белая у КТ503Е.

Внешний вид и расположение выводов на рисунке:

Наиболее важные параметры.

Коэффициент передачи тока - У транзисторов КТ503А, КТ503В, КТ503Д, КТ503Е - от 40 до 120.
У транзисторов КТ503Б, КТ503Г - от 80 до 240.

Максимально допустимое напряжение коллектор-эмиттер:
У транзисторов КТ503А, КТ503Б - 25в.
У транзисторов КТ503В, КТ503Г - 40в.
У транзисторов КТ503Д - 60в.
У транзисторов КТ503Е - 80в.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 10мА и базовом 1мА - не более 0,6 в.

Напряжение насыщения база-эмиттер при коллекторном токе 10мА и базовом 1мА - не более 1,2 в.

Максимальный ток коллектора - не более 150 мА.

Обратный ток коллектора - не более 1 мкА.

Рассеиваемая мощность коллектора. - 350 мВт.

Емкость коллекторного перехода при напряжении коллектор-эмиттер 5в при частоте 465 КГц - не более 20 пФ.

Граничная частота передачи тока - 5 МГц.



Транзисторы - купить... или найти бесплатно.

Где сейчас можно найти советские транзисторы?
В основном здесь два варианта - либо купить, либо - получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки - можно купить. Если же нет - всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -"Гулливер".

Если же у вас, имеется какая-то старая, ненужная техника - можно попытаться добыть транзисторы (и другие детали) из нее.
Транзисторы КТ368 иногда можно найти в УКВ блоках приемников Рига, Океан, Вега и т. д., но особенно много их в осциллографе С1-118.
