Транзисторы КТ940 и КТ927.


Транзисторы КТ940.
Транзисторы КТ927.


Транзисторы КТ940

Транзисторы КТ940 - кремниевые, мощные, высокочастотные, структуры - n-p-n.
Корпус - пластик, КТ-27.
Маркировка буквенно - цифровая, на боковой поверхности корпуса, может быть двух типов.

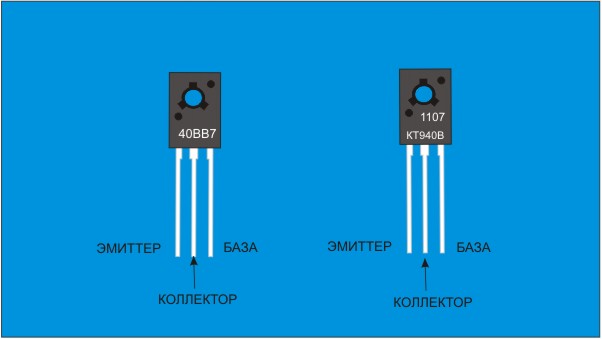

Кодированая четырехзначная маркировка в одну строчку и некодированная - в две. Первый знак в кодированной маркировке КТ940 цифра 40, второй знак - буква, означающая класс. Два следующих знака, означают месяц и год выпуска. В некодированной маркировке месяц и год указаны в верхней строчке. На рисунке ниже - маркировка и цоколевка КТ940В.

Наиболее важные параметры.

Коэффициент передачи тока У транзисторов КТ940А,КТ940Б,КТ940В - от 25

Граничная частота передачи тока. - 90 МГц.

Максимальное напряжение коллектор - эмиттер.
У транзистора КТ940A - 300 в.
У транзистора КТ940Б - 250 в.
У транзистора КТ940В - 160 в.

Максимальный ток коллектора(постоянный). - 0,1 А.

Обратный ток коллектора: У транзисторов КТ940А при напряжении эмиттер-коллектор 250в - 50 нА(наноампер).
У транзисторов КТ940Б при напряжении эмиттер-коллектор 160в - 50 нА(наноампер).
У транзисторов КТ940В при напряжении эмиттер-коллектор 100в - 50 нА(наноампер).

Обратный ток эмиттера при напряжении эмиттер-база 3в не более - 50 нА.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 30 мА и базовом 6мА:
не более - 1 в.

Емкость коллекторного перехода при напряжении коллектор-база 30в на частоте 1МГц
- не более 5,5 пФ.

Рассеиваемая мощность коллектора. 10 Вт(на радиаторе).



Транзисторы КТ927

Транзисторы КТ927 - кремниевые, мощные, высокочастотные, структуры - p-n-p.
Применяются в выходных каскадах радиопередатчиков с несущей частотой до 30 МГ. Корпус металлопластик, с жесткими выводами. Внутри корпуса имеется датчик температуры - диод, соединенный с коллектором

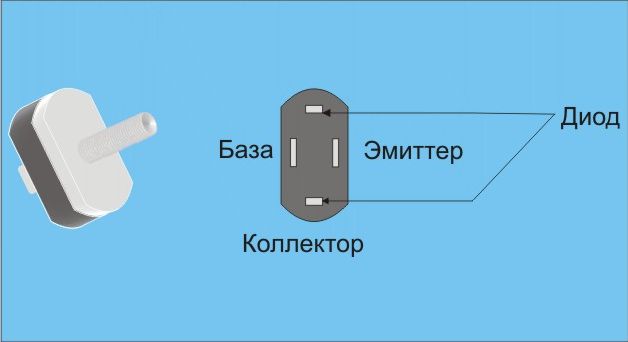

Масса - не более 10 г. Маркировка буквенно - цифровая, на боковой поверхности корпуса. На рисунке ниже - цоколевка и маркировка КТ927.

Наиболее важные параметры.

Коэффициент передачи тока У транзисторов КТ927А - от 15 до 20.
У транзисторов КТ927Б - от 25 до 70.
У транзисторов КТ927В - от 40 до 100.

Выходная мощность при напряжении коллектор - эмиттер 28в на частоте 30МГц - 75 Вт. Максимально допустимое напряжение коллектор-эмиттер - 35в.

Максимальный ток коллектора. - постоянный 10А, импульсный 30А.

Обратный ток коллектор-эмиттер при напряжении эмиттер-коллектор 70в - не более 40 мА.

Обратный ток эмиттера при напряжении эмиттер-база 3,5в не более 40 мА, при температуре окружающей среды +25 по Цельсию.
При температуре окружающей среды +125 по Цельсию - не более 120 мА.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 10А и базовом 2А - не более 0,7 в.

Емкость коллекторного перехода при напряжении коллектор-база 28в - не более 190 пФ.

Рассеиваемая мощность коллектора - 83,5 Вт(на радиаторе) при температуре окружающей среды до 70 градусов Цельсия.

Граничная частота передачи тока типовая - 150 МГц, фактическая - от 105 до 210 МГц.




Транзисторы - купить... или найти бесплатно.

Где сейчас можно найти советские транзисторы?
В основном здесь два варианта - либо купить, либо - получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки - можно купить. Если же нет - всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -"Гулливер".

Если же у вас, имеется какая-то старая, ненужная техника - можно попытаться добыть транзисторы (и другие детали) из нее.
Транзисторы КТ940 можно добыть из отечественных телевизоров Фотон 31ТБ-408, Садко 54ТЦ6002, Рубин 5509Т и многих других цветных и некоторых черно-белых.
