Транзисторы КТ898 и КТ872 .


Транзисторы КТ898.
Транзисторы КТ872.


Транзисторы КТ898

Транзисторы кремниевые мезапланарные структуры n-p-n составные усилительные. КТ898А, КТ898Б, КТ898А1, КТ898Б1 предназначены для применения в усилителях мощности. Выпускаются в пластмассовом корпусе TAB, или металло-стеклянном корпусе Т0-3 с жесткими выводами. У транзисторов КТ898А1, КТ898Б1 коллектор изолирован от корпуса. Тип прибора указывается на корпусе. Масса транзистора не более 10 г.

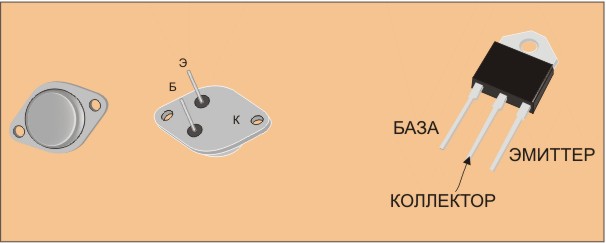

На рисунке ниже - маркировка и цоколевка КТ898.

Наиболее важные параметры.

Коэффициент передачи тока
У транзисторов КТ898А, КТ898Б, КТ898Б1 - свыше 400
У транзисторов КТ898А1 - до 5000

Граничная частота передачи тока.
У транзисторов КТ898А, КТ898Б, КТ898Б1,КТ898А1 - 10 МГц.

Максимальное напряжение коллектор - эмиттер.
У транзисторов КТ898Б, КТ898Б1 - 200 в.
У транзисторов КТ898А, КТ898А1 - 350 в.

Максимальный ток коллектора(постоянный) - 20 А.
Импульсный - 30 А.

Обратный ток колектора - 250 мкА.

Напряжение насыщения коллектор-эмиттер при токе коллектора 10А, базы 40мА - не более 1,6в.

Рассеиваемая мощность коллектора.
У транзисторов КТ898А, КТ898Б - 125 Вт.
У транзисторов КТ898А1, КТ898Б1 - 60 Вт.

Зарубежные аналоги транзисторов КТ898.

КТ898А - 2SD339
КТ898Б - 2N6077



Транзисторы КТ872

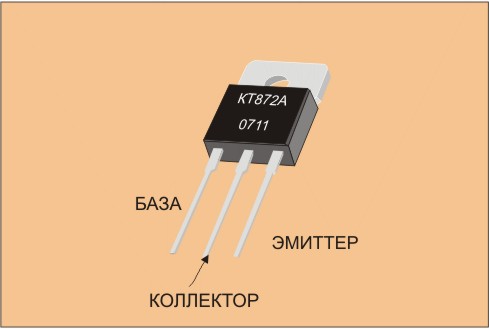

Транзисторы КТ872 - кремниевые эпитаксиально-планарные биполярные (КТ872Г с демпфирующим диодом). Предназначены для применения в блоках питания, в схемах строчной развертки телевизионных приемников, узлах и блоках аппаратуры широкого применения. Корпус пластиковый КТ-43(TO-218). Маркировка буквенно - цифровая, на корпусе. На рисунке ниже - цоколевка и маркировка КТ872.

Наиболее важные параметры.

Коэффициент передачи тока - от 6.

Максимально допустимое напряжение коллектор-эмиттер:
У транзисторов КТ872А, КТ872Б - 1500 в, У КТ872В - 1300 в. при нулевом токе база - эмиттер.

Максимальный постоянный ток коллектора - 8А.
Импульсный ток - 15А.

Рассеиваемая мощность коллектора - около 100 Вт(на радиаторе).

Обратный ток колектора - 1 мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора 4,5А - не более 1 в.

Граничная частота передачи тока - 7 МГц.

Зарубежный аналог КТ872 - BU508A.
