Транзисторы КТ827 и КТ973.


Транзисторы КТ827.
Транзисторы КТ973 .


Транзисторы КТ827

Транзисторы КТ827(2Т827) - кремниевые, мощные, низкочастотные,составные(схема Дарлингтона), структуры - n-p-n.
Корпус металлостекляный(ТО-3) или пластиковый.
Маркировка буквенно - цифровая, на передней поверхности корпуса. На рисунке ниже - маркировка и цоколевка КТ827.

Наиболее важные параметры.

Коэффициент передачи тока
- от 750 до 18000 при типовом значении - 6000.

Напряжение насыщения коллектор-эмиттер при токе коллектора 10А, базы 40мА - не более 2в.

Напряжение насыщения база-эмиттер при токе коллектора 10А, базы 40мА - не более 3в.

Граничная частота передачи тока. - 4 МГц.

Максимальное напряжение коллектор - эмиттер.
У транзисторов КТ827А, 2Т827А - 100 в.
У транзисторов КТ827Б, 2Т827Б - 80 в.

У транзисторов КТ827В, 2Т827В - 60 в.

Максимальный ток коллектора(постоянный) - 20 А, импульсный - 40 А.

Рассеиваемая мощность коллектора - 125 Вт

Емкость коллекторного перехода при напряжении коллектор-база 10 в на частоте 100 КГц - не более 400пФ.

Зарубежные аналоги транзисторов КТ827.

КТ827А - 2N6059, 2N6284.
КТ827Б - 2N6058.
КТ827В - 2N6057



Транзисторы КТ973

Транзисторы КТ973 - мощные, высокочастотные, кремниевые, составные, структура - p-n-p. Корпус пластиковый TO-126.

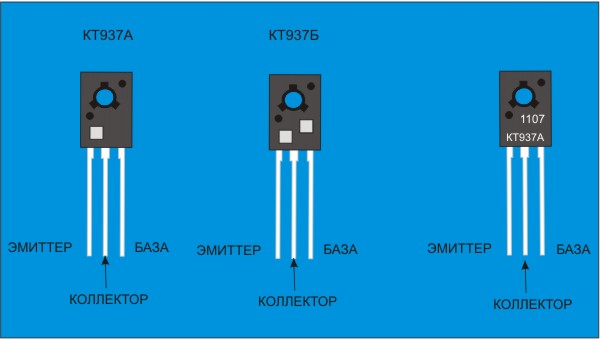

Маркировка либо буквенно - цифровая, либо - кодированная, на лицевой части корпуса. На рисунке ниже - цоколевка и маркировка КТ973.

Наиболее важные параметры.

Коэффициент передачи тока - свыше 750.

Максимально допустимое напряжение коллектор-эмиттер:
У транзисторов КТ973А - - 60в.
У транзисторов КТ973Б - - 45в.

Коэффициент передачи тока - от 750.

Максимальный постоянный ток коллектора - 4 А.

Обратный ток колектора при напряжении коллектор-эмиттер 60 в:
У транзисторов КТ973А, КТ973В - 1 мА, при температуре окружающей среды + 25 по Цельсию.
У транзисторов КТ973Б при напряжении коллектор-эмиттер 45в - 1 мА, при температуре окружающей среды + 25 по Цельсию.

Напряжение насыщения коллектор-эмиттер при токе коллектора 500мА, базы 50мА - не более 1,5в.

Напряжение насыщения база-эмиттер при токе коллектора 500мА, базы 50мА - не более 2,5в.

Рассеиваемая мощность коллектора - 8 Вт(на радиаторе).

Граничная частота передачи тока - - 200 МГц.

Транзистор комплементарный КТ973 - КТ972.

Зарубежный аналог КТ973 - BD876.
