Транзисторы КТ803 и КТ608.


Транзисторы КТ803А.
Транзисторы КТ608 .


Транзисторы КТ803А

Транзисторы КТ803А - кремниевые, мощные, среднечастотные, структуры - n-p-n.
Корпус металлостеклянный.

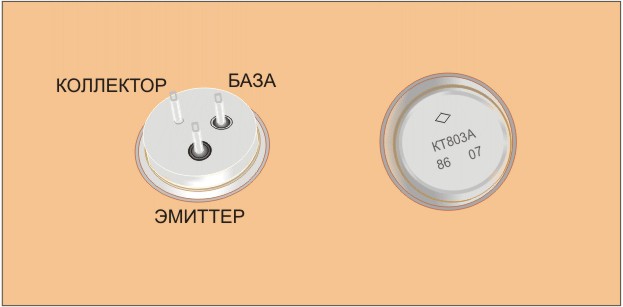

Маркировка буквенно - цифровая, сверху корпуса. На рисунке ниже - маркировка и цоколевка КТ803А.

Наиболее важные параметры.

Коэффициент передачи тока - от 10 до 70

Граничная частота передачи тока - 20 МГц.

Напряжение насыщения коллектор-эмиттер при токе коллектора 5А, базы 1А - - до 2,5в.

Максимальное напряжение коллектор - эмиттер.
- 60 в.

Максимальный ток коллектора(постоянный) - 10 А.

Рассеиваемая мощность коллектора - 60 Вт(на радиаторе).

Обратный ток колектор - эмиттер:
При напряжении коллектор-эмиттер 70 в - 5 мА, при температуре окружающей среды от -60 до + 25 по Цельсию.
При напряжении коллектор-база 60в - 15 мА, при температуре окружающей среды + 125 по Цельсию.

Обратный ток эмиттера:
При напряжении эмиттер-база 4в, у транзисторов 2Т803А - 20 мА, у транзисторов КТ803А - 50 мА.

Емкость коллекторного перехода при напряжении коллектор-база 10 в - от 300 до 500 пФ.



Транзисторы КТ608

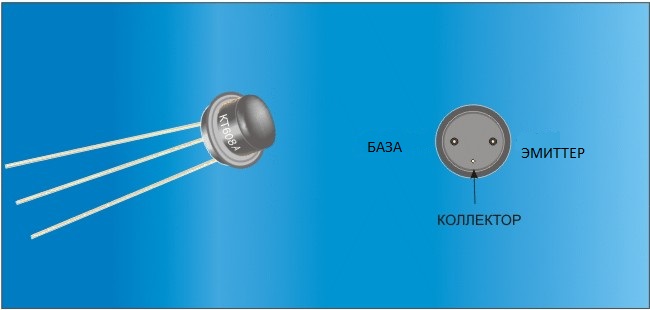

Транзисторы КТ608 - высокочастотные кремниевые n-p-n средней мощности. Корпус металлостекляный, герметичный. Маркировка буквенно - цифровая, сбоку корпуса. На рисунке ниже - цоколевка и маркировка КТ608.

Наиболее важные параметры.

Коэффициент передачи тока
У транзисторов КТ608А - от 20 до 80 при температуре окружающей среды +25 по Цельсию.
При температуре +125 по Цельсию - от 20 до 200
У транзисторов КТ608Б - от 40 до 160при температуре окружающей среды +25 по Цельсию.
При температуре +125 по Цельсию - от 40 до 350

Максимально допустимое напряжение коллектор-эмиттер:
постоянное - 60в, импульсное - 80.

Максимальный ток коллектора:
постоянный - 400 мА, импульсный - 800 мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора 400мА, базы 80мА - не более 1в.

Напряжение насыщения база-эмиттер при токе коллектора 400мА, базы 80мА - не более 2в.

Рассеиваемая мощность коллектора - около 500 мВт.

Граничная частота передачи тока - 200 МГц.

Обратный ток колектора при напряжении коллектор-эмиттер 60 в - 10 мкА, при температуре окружающей среды + 25 по Цельсию.

Обратный ток эмиттера при напряжении эмиттер-база 4в - не более 10 мкА,

Емкость коллекторного перехода при напряжении коллектор-база 10 в - не более 15пФ.
