Транзисторы 2SD2499(D2499) и STS9014 (S9014).


Транзисторы 2SD2499(D2499).
Транзисторы STS9014 (S9014).


Транзисторы 2SD2499(D2499)

Транзисторы 2SD2499(D2499) - кремниевые, мощные, низкочастотные, структуры - n-p-n. Разработаны фирмой Toshiba Semiconductor первоначально, для блоков развертки телевизоров и мониторов, но в дальнейшем - применялись в целом ряде, самых различных устройств.
Корпус пластмассовый.
Маркировка буквенно - цифровая, на корпусе. На рисунке ниже - маркировка и цоколевка 2SD2499(D2499).

Наиболее важные параметры.

Коэффициент передачи тока - от 8 до 25

Напряжение насыщения коллектор-эмиттер при токе коллектора 4А, базы 0,8А - - 5в.

Напряжение насыщения база-эмиттер при токе коллектора 4А, базы 0,8А - - не выше 1,3в.

Граничная частота передачи тока. - 2МГц.

Максимальное напряжение коллектор - эмиттер - 600 в.

Максимальный постоянный ток коллектора - 6 А.

Максимальный импульсный ток коллектора - 12 А.

Рассеиваемая мощность коллектора - 50 Вт.

Емкость коллекторного перехода на частоте 1Мгц, при напряжении коллектор-база 10 в - 95 пФ.

Обратный ток колектора при напряжении коллектор-база 1500 в - не более 1 мА.

Обратный ток эмитера при напряжении эмиттер-база 5 в - не более 200 мА.



Транзисторы STS9014 (S9014)

Транзисторы STS9014 (S9014) - высокочастотные кремниевые n-p-n средней мощности. Корпус пластиковый TO-92, у транзисторов S9014L, S9014H - SOT-23. Маркировка у транзисторов с корпусом TO-92 буквенно - цифровая (S9014), у транзисторов с корпусом SOT-23 - код J6 сверху .

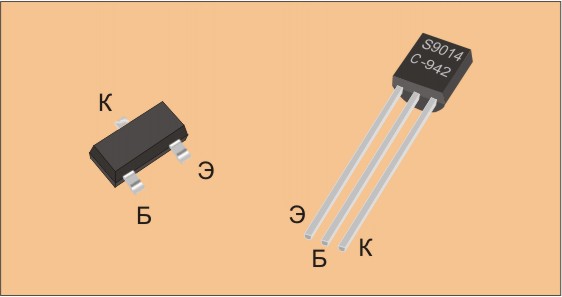

На рисунке ниже - цоколевка STS9014 (S9014), S9014L, S9014H.

Наиболее важные параметры.

Уровень собственных шумов на частоте 1КГц - не более 10дб.

Коэффициент передачи тока:
У транзисторов S9014 - от 100 до 1000 .
У транзисторов S9014 - от 200 до 450 .
У транзисторов S9014 - от 450 до 1000 .

Напряжение насыщения коллектор-эмиттер при токе коллектора 100мА, базы 10мА - - не выше 0,25в.

Максимально допустимое напряжение коллектор-эмиттер:
У транзисторов S9014 - 50в.
У транзисторов S9014L, S9014H - 45в.

Максимальный постоянный ток коллектора:
У транзисторов S9014 - 150 мА.
У транзисторов S9014L, S9014H - 0,1A.

Рассеиваемая мощность коллектора:
У транзисторов S9014 - 625 мВт.
У транзисторов S9014L, S9014H - 200 мВт.

Граничная частота передачи тока:
У транзисторов S9014 - 60 МГц.
У транзисторов S9014L, S9014H - 150 мВт.

Емкость коллекторного перехода на частоте 1Мгц, при напряжении коллектор-база 10 в - не более 3,5 пФ.

Обратный ток колектора при напряжении коллектор-база 50 в - не более 50 мкА.

Обратный ток эмитера при напряжении эмиттер-база 5 в - не более 100 мкА.

Транзистор комплементарный STS9014 - STS9015.
