Транзисторы МП25, МП26, МП35, МП36, МП37, МП38.


Транзисторы МП25, МП26,.
Транзисторы МП35, МП36, МП37, МП38.


Транзистор МП25, МП26.

Транзисторы МП25, МП26 - германиевые, маломощные низкочастотные,универсальные, структуры - p-n-p.
Корпус металлостеклянный, с гибкими выводами. Предназначены для применения в переключающих устройствах и для усиления низкой частоты .
Масса - около 2 г. Маркировка буквенно - цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max )коллектора - 200 мВт .

Предельная частота коэффициента передачи тока ( fh21э ):
У транзисторов МП25, МП26, МП25А, МП26А - не менее 250 КГц;
У транзисторов МП25Б, МП26Б - не менее 500 КГц;

Максимальное напряжение коллектор - эмиттер
У транзисторов МП25, МП25А, МП25Б - 40 В
У транзисторов МП26, МП26А, МП26Б - 60 В

Максимально допустимый средний ток эмиттера - 80 мА.

Максимальный импульсный ток коллектора - 400мА;

Коэффициент передачи тока:
У МП25, МП26 - от 10 до 25.
У МП25А, МП26А - от 20 до 50.
У МП25Б, МП26Б - от 30 до 80.

Обратный ток колектора. При напряжении коллектор-база 40 в у транзисторов МП25, МП25А - 75 мкА, при температуре окружающей среды + 20 по Цельсию.
При напряжении коллектор-база 70 в у транзисторов МП26, МП26А - 75 мкА, при температуре окружающей среды + 20 по Цельсию.
При напряжении коллектор-база 40 в у транзисторов МП25, МП25А - 600 мкА, при температуре окружающей среды + 70 по Цельсию.
При напряжении коллектор-база 70 в у транзисторов МП26, МП26А - 600 мкА, при температуре окружающей среды + 70 по Цельсию.

Обратный ток эмиттера. При напряжении эмиттер-база 40 в у транзисторов МП25, МП25А, МП25Б - 75 мкА, при температуре окружающей среды + 70 по Цельсию.
При напряжении эмиттер-база 70 в у транзисторов МП26, МП26А, МП26Б - 75 мкА, при температуре окружающей среды + 70 по Цельсию.

Сопротивление базы. При напряжении эмиттер-база 20 в, токе коллектора 2,5 мА, на частоте 500 кГц У транзисторов МП25, МП25А, МП25Б - не более 150 Ом.
При напряжении эмиттер-база 35 в, токе коллектора 1,5 мА, на частоте 500 кГц У транзисторов МП26, МП26А, МП26Б - не более 150 Ом.

Емкость коллекторного перехода при частоте 465 кГц:
При напряжении коллектор-база 20 в у транзисторов МП25, МП25А, МП25Б - 70 пФ.
При напряжении коллектор-база 35 в у транзисторов МП26, МП26А, МП26Б - 50 пФ.

Существуют следующие зарубежные аналоги:
МП25А - 2SB136
МП25Б - 2SB176
МП26Б - ASY24

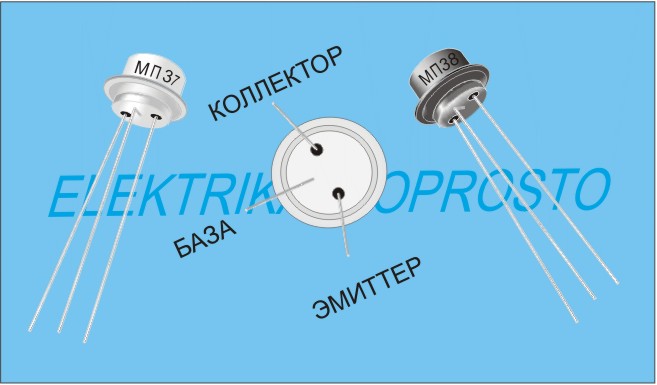

Транзисторы МП35, МП36, МП37, МП38.

Транзисторы МП35, МП36, МП37, МП38 - германиевые, усилительные маломощные низкочастотные, структуры n-p-n.
Корпус металлостекляный с гибкими выводами. Масса - около 2 г. Маркировка буквенно - цифровая, на боковой поверхности корпуса.

Наиболее важные параметры.

Коэффициент передачи тока:
У транзисторов МП35 от 13 до 125.
У МП36А находится в пределах от 15 до 45.
У транзисторов МП37, МП37А - от 15 до 30.
У транзисторов МП37Б - от 25 до 50, МП38 - от 25 до 55.
у транзисторов МП38А - от 45 до 100.

Максимальное напряжение коллектор - эмиттер. У транзисторов МП37А, МП37Б - 30в.
У транзисторов МП35, МП36А, МП37, МП38, МП38А - 15в.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером:
До 0,5 МГц у транзисторов МП35 .
До 1 МГц у транзисторов МП36А, МП37, МП37А, МП37Б.
До 2 МГц у транзисторов МП38, МП38А.

Максимальный ток коллектора. - 20мА в режиме усиления, 150мА - в ключевом режиме.

Рассеиваемая мощность коллектора - 150мВт.

Обратный ток колектора. При напряжении коллектор-база 5 в - 30 мкА, при температуре окружающей среды + 20 по Цельсию.

Обратный ток эмиттера. При напряжении эмиттер-база 5 в - 15 мкА, при температуре окружающей среды + 20 по Цельсию.

Сопротивление базы. При напряжении эмиттер-база 5 в, токе коллектора 1 мА, на частоте 500 кГц - не более 220 Ом.

Емкость коллекторного перехода:
При напряжении коллектор-база 5 в - 60 пФ.

Существуют следующие зарубежные аналоги:
МП35А - GC525
МП36А - 153NU70
МП37 - 2N445A, 103NU70
МП37А - 106NU70
МП37Б - T322N
МП38А - 107NU70
МП35 - 101NU70
