Транзисторы BFP719,BFP721.

Транзисторы 2SC633,2SC641.





Транзисторы BFP719, BFP721, 2SC633, 2SC641


Транзисторы BFP719, BFP721.
Транзисторы 2SC633,2SC641.


Транзисторы BFP719,BFP721

Транзисторы BFP719,BFP721- кремниевые, маломощные высокочастотные, структуры - n-p-n.
Корпус пластиковый темно или светло - серого цвета. Маркировка буквенно - цифровая, вывод коллектора - посередине, базы - слева, эмиттер справа.

Наиболее важные параметры.

Граничная частота передачи тока - 250 МГц.

Коэффициент передачи тока у транзисторов BFP719,BFP721- от 20, до 90.

Максимальное напряжение коллектор - эмиттер. Транзистор BFP719 - 25в.
Транзистор BFP721 - 40в.

Максимальный ток коллектора. Транзисторы BFP719, BFP721 - 100мА.

Рассеиваемая мощность коллектора.

Транзисторы BFP719, BFP721 - 150 мВт.


Транзисторы 2SC633, 2SC641

Транзисторы 2SC633, 2SC641 - кремниевые, усилительные маломощные высокочастотные, структуры n-p-n.

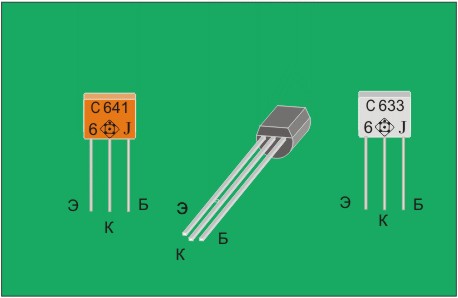

Применяются в усилительных и генераторных схемах высокой частоты. Корпус пластиковый, с гибкими выводами. Цоколевка 2SC633, 2SC641 - на рисунке ниже.

Наиболее важные параметры.

Коэффициент передачи тока
У транзисторов 2SC633 около 90.
У транзисторов 2SC641 - от 35, до 60.

Максимальное напряжение коллектор - эмиттер. У транзисторов 2SC633 - 25в.
У транзисторов 2SC641 - 15в.

Максимальный ток коллектора. - 100мА.

Рассеиваемая мощность коллектора. У транзистора 2SC633 - 180мА
У транзистора 2SC641 - 100мА

Граничная частота передачи тока - 200 МГц.
