Транзисторы КТ819

Транзисторы КТ819 - кремниевые, мощные, низкочастотные, структуры - n-p-n.
Применяются в схемах усилителей мощности, преобразователях напряжения, стабилизаторах напряжения, приводах двигателей постоянного тока. У транзисторов КТ819А, КТ819Б, КТ819В, КТ819Г корпус пластиковый темно-серого цвета.

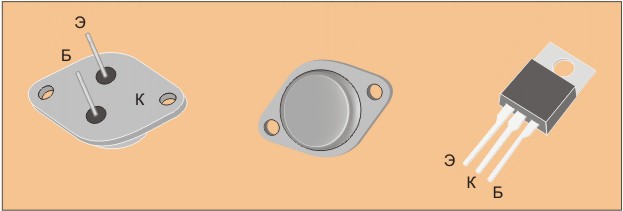

У транзисторов 2Т819А, 2Т819Б, 2Т819В, КТ819АМ, КТ819БМ, КТ819ВМ, КТ819ГМ корпус металлический(ТО-3). Маркировка буквенно - цифровая, вывод коллектора - посередине, базы - слева, эмиттер справа.

Наиболее важные параметры.

Граничная частота передачи тока - 3 МГц.

Коэффициент передачи тока У транзисторов КТ819Б, КТ819БМ, 2Т819А, 2Т819Б, 2Т819В, 2Т819А2, 2Т819Б2, 2Т819Б2 - от 20 .
У транзисторов КТ819А, КТ819АМ, КТ819В - от 15 .
У транзисторов КТ819Г, КТ819ГМ, - от 12 .

Максимальное напряжение коллектор - эмиттер. У транзисторов КТ819А, КТ819АМ - 25 в.
У транзисторов КТ819Б, КТ819БМ, КТ819В, 2Т819В2 - 40 в.
У транзисторов КТ819В, КТ819ВМ, КТ819Б, КТ819Б2 - 60 в.
У транзисторов КТ819Г, КТ819ГМ, 2Т819А, 2Т819А2 - 80 в.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 5 А и базовом 0,5А:
У транзисторов 2Т819А, 2Т819Б, 2Т819В - 1 в.
У транзисторов КТ819А, КТ819Б, КТ819В, КТ819Г,КТ819АМ, КТ819БМ, КТ819ВМ, КТ819ГМ - 2 в.

Напряжение насыщения база-эмиттер при коллекторном токе 5 А и базовом 0,5А:
У транзисторов 2Т819А, 2Т819Б, 2Т819В - 1,5 в.
У транзисторов КТ819А, КТ819Б, КТ819В, КТ819Г,КТ819АМ, КТ819БМ, КТ819ВМ, КТ819ГМ - 3 в.

Максимальный ток коллектора(постоянный).
Транзисторы КТ819А, КТ819Б, КТ819В, КТ819Г - 10 А.
Транзисторы КТ819АМ, КТ819БМ, КТ819ВМ, КТ819ГМ, 2Т819А, 2Т819Б, 2Т819В, 2Т819А2, 2Т819Б2, 2Т819Б2 - 15 А.

Обратный ток коллектора при напряжении коллектор-база 40в и температуре окружающей среды от -60 до +25 по Цельсию, у транзисторов КТ819А, КТ819Б, КТ819В, КТ819Г,КТ819АМ, КТ819БМ, КТ819ВМ, КТ819ГМ - не более 1 мА.

Рассеиваемая мощность коллектора(на радиаторе).

Транзисторы КТ819А, КТ819Б, КТ819В, КТ819Г - 60 вт
Транзисторы КТ819АМ, КТ819БМ, КТ819ВМ, КТ819ГМ, 2Т819А, 2Т819Б, 2Т819В - 100 вт.
Транзисторы 2Т819А2, 2Т819Б2, 2Т819В2 - 40 вт.

Зарубежные аналоги транзисторов КТ819

КТ819А - 2N6288
КТ819Б - 2N5490
КТ819В - 2N5494
КТ819Г - 2N5496
КТ819АМ - BDW21
КТ819БМ - 2N6253
КТ819ВМ - 2N6471
КТ819ГМ - 2N3055



Пример применения транзисторов КТ819 в оконечном каскаде усилителя звуковой частоты.

Транзисторы VT1,VT2 - КТ3102,VT3 - КТ817,VT4 - КТ816. VT5,VT6 - КТ819АМ. Радиаторы для КТ819АМ - с поверхностью не менее 250 кв.см., для КТ816, КТ817 - от 15. Резисторы R6, R7 - проволочные, мощностью не менее 10 Вт. При указанном напряжении питания, такой усилитель может развивать мощность до 50 Вт, на нагрузку (динамики) общим сопротивлением 2 Ома.

Транзисторы комплементарной пары VT3, VT4 и пара стоящих на выходе VT5, VT6 должны иметь как можно меньший разброс коэффициентов усиления(внутри пары). В особенности, это касается выходных транзисторов.
Это является проблемой, поскольку КТ819 могут иметь очень большой разброс по этому параметру, даже в одной партии.

Транзисторы КТ805

Транзисторы КТ805 - кремниевые, усилительные мощные среднечастотные, структуры n-p-n.

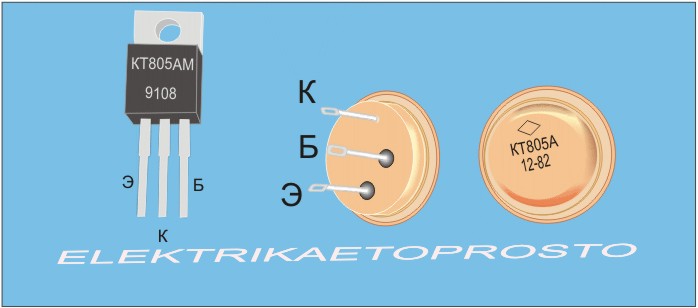

Применяются в усилительных и генераторных схемах. Корпус металло-пластиковый или металлический(ТО-3) Цоколевка КТ805 - на рисунке ниже.

Наиболее важные параметры.

Коэффициент передачи тока
от 15 и выше.

Максимально допустимое напряжение коллектор-эмиттер - 60 в, импульсное - 160 в - у КТ805А, КТ805АМ.
135 в - у КТ805Б, КТ805БМ, КТ805ВМ.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 5 А и базовом 0,5А:
У транзисторов КТ805А, КТ805АМ - не более 2,5 в.
У транзисторов КТ805Б, КТ805БМ - 5 в.

Напряжение насыщения база-эмиттер при коллекторном токе 5 А и базовом 0,5А:
У транзисторов КТ805А, КТ805АМ - не более 2,5 в.
У транзисторов КТ805Б, КТ805БМ - 5 в.

Максимальный ток коллектора. - 5 А.

Обратный импульсный ток коллектора при сопротивлении база-эмиттер 10Ом и температуре окружающей среды от +25 до +100 по Цельсию, у транзисторов КТ805А, КТ805АМ - - не более 60 мА, при напряжении колектор-эмиттер 160в. У транзисторов КТ805Б, КТ805БМ - - не более 70 мА, при напряжении колектор-эмиттер 135в.

Обратный ток эмиттера при напряжении база-эмиттер 5в не более - 100 мА.

Рассеиваемая мощность коллектора(с теплоотводом). - 30 Вт.

Граничная частота передачи тока - 20 МГц.

Зарубежные аналоги транзисторов КТ805

КТ805А - BDY60
КТ805АМ - 2SC2562, 2SC3422
КТ805Б - 2N3054, 2N3766



Транзисторы КТ805 и качер Бровина.

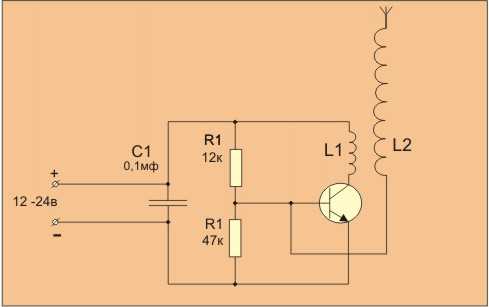

Качер Бровина - черезвычайно популярное устройство, представляющее из себя фактически, настольный трансформатор Тесла - источник высокого напряжения. Схема самого генератора предельно проста - он очень напоминает обычный блокинг-генератор на одном транзисторе, хотя как утверждают многие, им вовсе не является.

В качере(как в общем-то и в блокинг-генераторе) теоретически, можно использовать любые транзисторы и радиолампы. Однако, практически очень неплохо себя зарекомендовали именно транзисторы КТ805, в частости - КТ805АМ.

В самостоятельной сборке качера самый серьезный момент - намотка вторичной обмотки(L2). Как правило она содержит в себе от 800 до 1200 витков. Намотка производится виток, к витку проводом диаметром 0,1 - 0,25 мм на диэлектрическое основание, например - пластиковую трубку. Соответствено, габариты полученного трансформатора (длина) напрямую зависят от толщины используемого провода. Диаметр каркаса при этом некритичен - может быть от 15мм, но при его увеличении эффективность качера должна возрастать (как и ток потребления).

После намотки витки покрываются лаком(ЦАПОН).
К неподключенному концу катушки можно подсоединить иглу - это даст возможность наблюдать "стример" - коронообразное свечение, которое возникнет на ее кончике, во время работы устройства. Можно обойтись и без иглы - стример точно так же будет появляться на конце намоточного провода, без затей отогнутого к верху.

Вторичная обмотка представляет из себя бескаркасный четырехвитковой соленоид намотаный проводом диаметром(не сечением!) от 1,5 до 3 мм. Длина этой катушки может составлять от 7-8 до 25-30 см, а диаметр зависит от расстояния между ее витками и поверхностью катушки L2. Оно должно составлять 1 - 2 см. Направление витков обеих катушек должно совпадать обязательно.

Резисторы R1 и R2 можно взять любого типа с мощностью рассеивания не менее 0,5 Вт. Конденсатор C1 так же любого типа от 0,1 до 0,5 мФ на напряжение от 160 в. При работе от нестабилизированного источника питания необходимо подсоединить параллельно C1 еще один, сглаживающий конденсатор 1000 - 2000 мФ на 50 в.
Транзистор обязательно устанавливается на радиатор - чем больше, тем лучше.

Источник питания для качера должен быть рассчитан на работу при токе до 3 А (с запасом), с напряжением от 12 вольт, а желательно - выше. Будет гораздо удобнее, если он будет регулируемым по напряжению.
Например, в собранном мной образце качера, при диаметре вторичной катушки 3 см (длина - 22см), а первичной - 6см (длина - 10 см) стример возникал при напряжении питания 11 в, а наиболее красочно проявлялся при 30 в. Причем, обычные эффекты, вроде зажигания светодиодных и газоразрядных ламп на расстоянии, возникали уже с начиная с уровня напряжения - 8 в.

В качестве источника питания был использован обычный ЛАТР + диодный мост + сглаживающий электролитический конденсатор 2000 мФ на 50 в. Больше 30 вольт я не давал, ток при этом не превышал значения в 1 А, что более чем приемлимо для таких транзисторов как КТ805, при наличии приличного радиатора.

При попытке заменить(из чистого интереса) КТ805 на более брутальный КТ8102, обнаружилось что режимы работы устройства значительно поменялись. Заметно упал рабочий ток. Он составил всего - от 100 до 250 мА.
Но стример стал загораться только при достижения предела напряжения 24 в, при напряжении 60 в выглядя гораздо менее эффектно, нежели с КТ805 при 30.

Транзисторы - купить... или найти бесплатно.

Где сейчас можно найти советские транзисторы?
В основном здесь два варианта - либо купить, либо - получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х? образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки - можно купить. Если же нет - всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -"Гулливер".

Если же у вас, имеется какая-то старая, ненужная техника - можно попытаться выпаять необходимые транзисторы из ее схем. Транзисторы КТ819 можно обнаружить в выходных каскадах усилителей "Амфитон", "Вега", "Эстония", "Ода".
Транзисторы КТ805 - в усилителях "Одиссей" и "Радиотехника".
