Транзисторы BC182,BC183,BC184 и 2N5192


Транзисторы BC182,BC183,BC184.
Транзисторы 2N5192.


Транзисторы BC182

Транзисторы BC182,BC183,BC184 - кремниевые, маломощные, высокочастотные, структуры - n-p-n.
Корпус пластиковый темно-серого цвета (TO-92). Маркировка буквенно - цифровая, вывод коллектора - слева, базы - посередине, эмиттер справа.

Наиболее важные параметры.

Граничная частота передачи тока
У транзисторов BC182 -от 150, до 200 МГц.
У транзисторов BC183 - от 150, до 240 МГц.
У транзисторов BC184 - от 150, до 280 МГц.

Коэффициент передачи тока У транзисторов BC182, BC182B - не ниже 500.
У транзисторов BC182A - не ниже 260.
У транзисторов BC183,BC184 - не ниже 900.

Максимальное напряжение коллектор - эмиттер. У транзисторов BC182 - 50 в.
У транзисторов BC183,BC184 - 30 в.

Максимальный ток коллектора(постоянный). -100 мА.

Рассеиваемая мощность коллектора. - 350 мВт.


Транзисторы 2N5192

Транзисторы 2N5192 - кремниевые, усилительные мощные среднечастотные, структуры n-p-n.

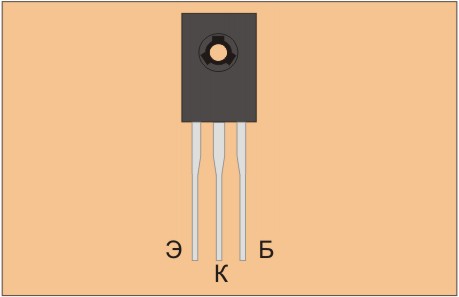

Применяются в усилительных и генераторных схемах. Корпус металло-пластиковый. Цоколевка 2N5192- на рисунке ниже.

Наиболее важные параметры.

Коэффициент передачи тока - от 20.

Максимально допустимое напряжение коллектор-эмиттер - 80в, импульсное -160.

Максимальный ток коллектора. - 4А.

Рассеиваемая мощность коллектора(с теплоотводом). - 40 Вт.

Граничная частота передачи тока - 2 МГц.
