Транзисторы 2N457 и 2N1413


Транзисторы 2N457.
Транзисторы 2N1413.


Транзисторы 2N457

Транзисторы 2N457 - германиевые, мощные, низкочастотные, структуры - p-n-p.
Корпус металло-стеклянный (TO-3). Маркировка буквенно - цифровая.

Наиболее важные параметры.

Граничная частота передачи тока -0,2 МГц.

Коэффициент передачи тока - не ниже 30.

Максимальное напряжение коллектор - эмиттер. - 40 в.

Максимальный ток коллектора(постоянный). -7 А.

Рассеиваемая мощность коллектора. - 50 Вт.(на радиаторе).


Транзисторы 2N1413

Транзисторы 2N1413 - германиевый, усилительные маломощный низкочастотные, структуры p-n-p.

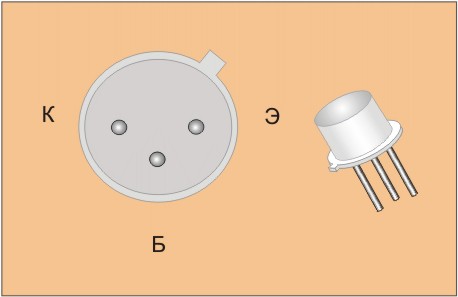

Применяются в усилительных и генераторных схемах. Цоколевка 2N1413 - на рисунке ниже.

Наиболее важные параметры.

Коэффициент передачи тока - 50.

Максимально допустимое напряжение коллектор-эмиттер - 24в.

Максимальный ток коллектора. - 150мА.

Рассеиваемая мощность коллектора. - 200 мВт.

Граничная частота передачи тока - 1 МГц.
