Генераторы синусоидальных и несинусоидальных колебаний.

Генераторы синусоидальных колебаний.

Tремя основными типами электронных генераторов сигналов синусоидальной формы являются LC генераторы, кварцевые генераторы и RC генераторы.
LC генераторы используют колебательный контур из конденсатора и катушки индуктивности, соедененных либо параллельно, либо последовательно, параметры которых определяют частоту колебаний. LC генераторы используют в основном, в диапазоне радиочастот. На низких(звуковых) частотах удобнее применять RC генераторы, в которых для задания частоты колебаний используются резистивно - емкостная цепь.

LC генераторы синусоидальных колебаний.

Основными типами LC генераторов являются генератор Хартли и генератор Колпитца.

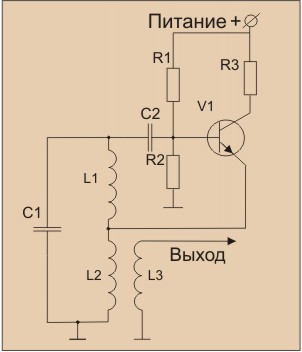

Генератор Хартли.

В генераторе Хартли, или как еще называют эту схему - индуктивной трехточке положительная обратная связь, необходимая для возникновения колебаний берется с отвода катушки индуктивности(L1 - L2) колебательного контура.

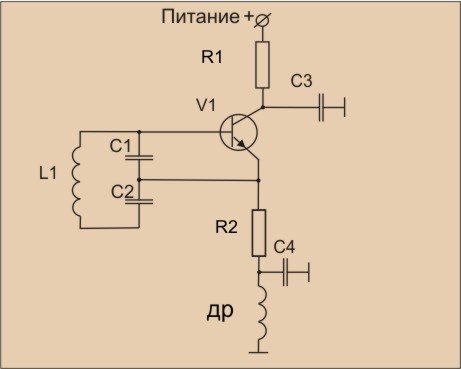

Генератор Колпитца.

В генераторе Колпитца (емкостной трехточке) положительная обратная связь снимается с средней точки составной емкости(C1 - C2) колебательного контура. Генератор Колпитца более стабилен, чем генератор Хартли и более часто используется. Когда требуется высокая стабильность, используют кварцевые генераторы.

Кварц - это материал, способный преобразовывать механическую энергию в электрическую и наоборот. Если к кристаллу кварца приложить переменное напряжение, он начнет колебаться, в такт с его частотой. Каждый кристалл обладает собственной резонансной частотой, зависящей от его размеров и структуры. Чем ближе частота приложенного напряжения, к резонансной частоте, тем выше интенсивность колебаний. Для изготовления кварцевого резонатора на кристаллическую пластинку кварца наносят металлические электроды.

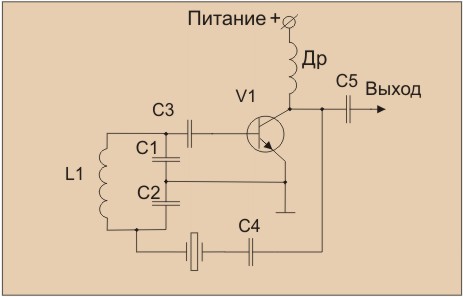

Схема кварцевого генератора Хартли с параллельной обратной связью.

Кварц включен последовательно в цепь обратной связи. Если частота колебательного контура отклоняется от частоты кварца, волновое сопротивлние(импенданс) кварца увеличивается, уменьшая величину обратной связи с колебательным контуром. Колебательный контур возвращается на частоту кварца.

Генератор Пирса.

Очень популярная схема, поскольку в ней не используются катушки индуктивности.

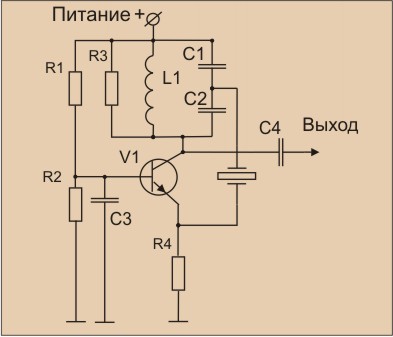

Верхний предел резонанса кварца составляет 25 МГц. Если необходим стабильный генератор на более высокой частоте используют схему Батлера. Колебательный контур настраивается на частоту кварца или на частоту одной из его нечетных гармоник (третьей или пятой).

RC генераторы синусоидальных колебаний.

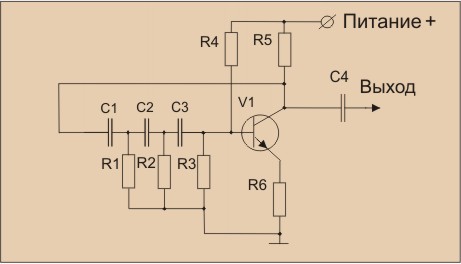

RC генераторы используют для задания частоты резисивно - емкостную связь. Основные два вида генераторов синусоидальных колебаний это: генератор с фазосдвигающей цепью и генератор на основе моста Вина. Генератор с фазосдвигающей цепью - это обычный усилитель с фазосдвигающей цепью обратной связи. На комбинации цепочек имеют место потери мощности, поэтому транзистор должен иметь достаточно высокий коэффициент усиления.

Частота генератора рассчитывается по формуле.

R в этой формуле - значения сопротивлений R1,R2, (они одинаковые). C - это соответственно, любое из значений емкости С1 или С2 (также одинаковые)

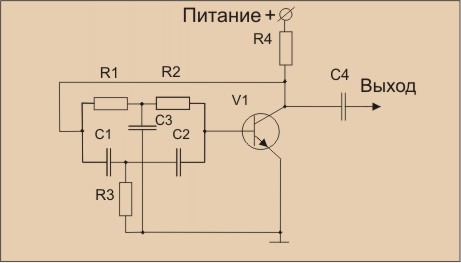

Генератор на основе моста Вина – двухкаскадный усилитель с цепью опережения-запаздывания и делителем напряжения.

Резисторы R1 и R2 одинакового номинала(по сопротивлению), сопротивление резистора R3 примерно вполовину меньше. Емкость конденсаторов C1 и C2 равна, а конденсатора C3 - примерно в два раза больше.
Частота генерируемых колебаний определяется соотношением.

Где C - номинал конденсатора C1(C2), R номинал сопротивления - R1(R2).
При R1,R2 = 10KOm, R3=4,7KOm, C1,C2 =16нФ, C3=33нФ частота равняется, примерно - 1000гц.
Используя сдвоенный переменный резистор (в качестве R1 и R2) можно плавно изменять частоту колебаний в больших пределах.

Генератор синосуидальных колебаний имеющий несколько поддиапазонов, можно получить с помощью несложной коммутационной схемы, с помощью которой можно попеременно подключать конденсаторы различной емкости, в качестве С1, С2 и С3. Подобное устройство может быть очень полезным для радиолюбителя, в частности - для настройки различных усилительных каскадов.

Генераторы несинусоидальных колебаний.

Генераторы несинусоидальных колебаний применятся для создания периодических электрических сигналов произвольной формы – прямоугольной, пилообразной или треугольной формы.

Блокинг – генератор.

Пока конденсатор заряжен - транзистор закрыт. Но конденсатор постепенно разряжается через резистор и запирающее напряжение исчезает. Транзистор начинает приоткрываться - появляется ток в цепи обмотки трансформатора, соответственно на вторичной обмотке возникает напряжение способствуещее лавинообразному открыванию транзистора.
Транзистор переходит в режим насыщения - конденсатор заряжается через переход эмиттер – база, напряжение в вторичной обмотке падает до нуля. Транзистор запирается, после чего процесс повторяется снова и снова.

Очень часто, схему блокинг - генератора используют в различных устройствах, преобразующих постоянный ток в переменный. Это - различные импульсные блоки питания, вариации которых встречаются в современной аппаратуре очень широко. Преобразователи постоянного тока в переменный, с повышением выходного напряжения - являются основой целого ряда устройств, разной степени полезности - от портативного мегаомметра, до карманного электрошокера.

Мультивибратор.

Мультивибратор - генератор импульсов формы близкой к прямоугольной. Его основу составляют два усилительных каскада связанных между собой так, что на вход каждого каскада подается сигнал с выхода другого. Получается, что они по очереди запирают друг друга. Частота зависит от емкости конденсаторов, и величины сопротивления резисторов, через которые осуществляется их разряд.

Мультивибратор можно легко собрать, используя широко распостраненные детали, на абсолютно любых биполярных транзисторах. Кроме основной частоты рассчитываемой по формуле:

мультивибратор вырабатывает большое количество дополнительных гармоник. Если применив высокочастотные транзисторы собрать мультивибратор с основной частотой в звуковой области(лучше около 1000 гц), то частоты высших гармоник оказываются в какой то степени, промодулированными на этой, основной частоте. Получается, что подобный генератор может использоваться как универсальный пробник, для проверки как радиочастотных усилительных трактов, так и каскадов усиления низкой(звуковой) частоты.
