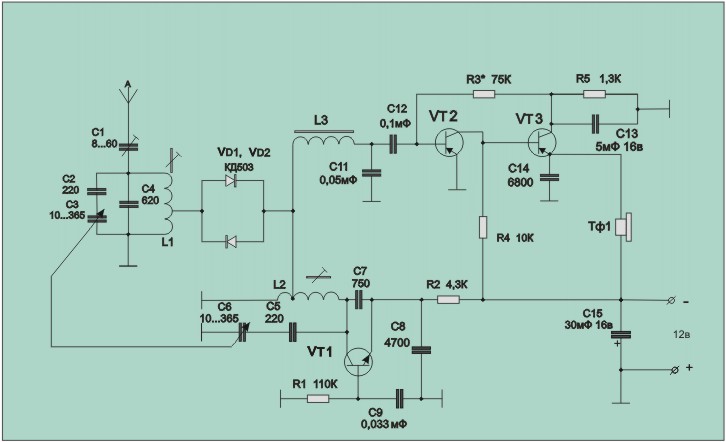

На этой странице представлена глава из книги В. Т. Полякова "Радиолюбителям, о технике прямого преобразования" издания 1990 г - "приемник на 80 м". Принципиальная схема приемника приведена на рисунке ниже.
Сигнал из антенны через конденсатор связи С1 поступает на входной контур L1 C10 C11 и далее на смеситель, выполненный на двух включенных встречно-параллельно кремниевых диодах VD1, VD2. Нагрузкой смесителя служит П-образный фильтр нижних частот L3 C10 C11 с частотой среза 3 кГц. Напряжение гетеродина подается на смеситель через первый конденсатор фильтра - С10. Гетеродин приемника собран по схеме с емкостной обратной связью на транзисторе VT1. Катушка контура гетеродина включена в коллекторную цепь. Гетеродин и входной контур перестраиваются по диапазону одновремено, сдвоенным блоком конденсаторов переменой емкости С3, С6, причем частота настройки гетеродина(1,75...1,9МГц) вдвое ниже частоты настройки входного контура. Усилитель НЧ выполнен по схеме с непосредственой связью между каскадами, на транзисторах VT2, VT3. Нагрузка усилителя служат высокоомные телефоны с сопротивлением постоянному току 4 кОм, например ТА-4. Приемник может питаться от любого источника напряжением 12 в, потребляемый ток - около 4 мА. Катушки приемника L1 и L2 намотаны на каркасах диаметром 6 мм и подстраиваются сердечниками из феррита 600НН, диаметром 2,7 и длиной 10...12 мм(можно использовать широко распостраненные унифицированные каркасы от катушек радиовещательных радиоприемников). Намотка - виток к витку. L1 содержит 14 витков провода ПЭЛШО 0,15, L2 - 32 витков провода ПЭЛШО 0,1. Отводы у обеих катушек - от четвертого витка, считая от заземленного провода. Катушка фильтра L3 индуктивностью 100 мГ намотана на магнитопроводе К18×8×5 из феррита 2000НН и содержит 250 витков провода ПЭЛШО 0,1...0,15. Можно применить магнитоповод К10×7×5 из того же феррита, увеличив число витков до 300, либо К18×8×5 из феррита 1500НМ или 3000НМ(в этом случае обмотка должна состоять из 290 или 200 витков, соответственно). В крайнем случае, при отсутствии ферритовых магнитопроводов катушку фильтра можно заменить резистором сопротивлением 1...1,3 кОм. Избирательность и чувствительность приемника при этом несколько ухудшаться. Блок переменных конденсаторов использован от приемника "Спидола". Можно применить и другой блок, но обязательно с воздушным диэлектриком. Для облегчения настройки на SSB станции желательно оснастить блок хотя бы простейшим верньером. В гетеродине приемника хорошо работают транзисторы КТ315 и КТ312 с любым буквенным индексом. Для усилителя НЧ пригодны практически любые низкочастотные p-n-p транзисторы. Желательно, однако, чтобы VT2 был малошумящим(П27А, П28, МП39Б),а коэффициент передачи тока каждого из транзисторов был не ниже 50...60. Конденсаторы С2,С4,С5,С7 - КСО или керамические. Остальные детали могут быть любых типов. Шасси приемника состоит из передней панели размерами 180×80 мм и двух боковых планок длиной по 110 и высотой 20 мм, привинченых по бокам передней панели в нижней ее части. Все эти детали выполнены из дюралюминия. К планкам крепится монтажная плата размерами 180×55 мм из фольгированного гетинакса. Расположение деталей на плате, на рисунке ниже.

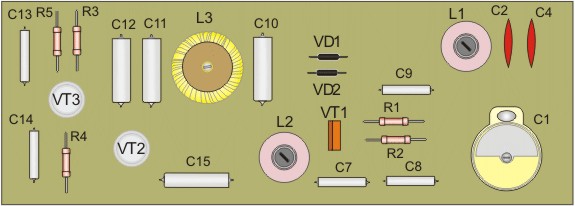

Эскиз печатных проводников не приводится, так как расположение проводников зависит от размеров использованных деталей. Печатный монтаж не обязателен. Если плата изготовлена из нефольгированного материала, вдоль нее следует проложить несколько "земляных" шин. Чем больше площадь таких шин, тем лучше экранировка деталей от внутренних и внешних наводок. Налаживание приемника начинают с проверки режимов транзисторов, по постоянному току. Напряжение на коллекторе транзистора VT3 должно составлять 7...9 в. Если оно отличается от указанного, подбирается резистор R3. Напряжeние на эмиттере транзистора VT1 должно быть равно 6..8 в. Его регулируют подбором сопротивления резистора R1. Затем следует убедиться в наличии генерации, замыкая выводы катушки L2. Уровень шума в телефонах должен при этом несколько снизиться, из-за уменьшения шумов смесителя. Подсоеденив антенну, производят настройку на какую-либо станцию и подбирают положение отвода катушки L2(в пределах ±1 - 2 витков) по наибольшей громкости приема. От тщательности выполнения этой операции зависит чувствительность приемника. Диапазон настройки устанавливают сердечником катушки L2 с помощью ГСС или прослушивая сигналы любительских станций. В последнюю очередь настраивают входной контур вращением сердечника катушки L1 по наибольшей громкости приема. Связь с антенной устанавливают конденсатором C1 такой, чтобы большинство станций прослушивалось со средней громкостью. Это избавляет от введения специального регулятора громкости. Правильно налаженный приемник имет коэффицинт усиления, измереный как отношение звукового напряжения на телефонах, к высокочастотному напряжению на клеммах антенны, около 15 000. Напряжение собственых шумов приемника, приведеного к клемме антенны, не превышает 1мкВ. Телеграфный сигнал величиной 1,5 ...2 мкВ уже хорошо различается в телефонах. Шум эфира при использовании антенны длиной всего несколько метров намного превосходит собственные шумы приемника. Однако, для получения достаточной громкости приема желательно, чтобы длина антенны была не менее 15...20 м.
|
