Передатчик(АМ) СВ-ДВ на одном транзисторе
(реанимация приемников СВ и ДВ диапазонов).
Радиовещание в диапазонах СВ - ДВ в основном, прекращено в РФ с 2014 года.
Причиной этого называют экономическую нецелесообразность поддержания устаревших передатчиков этого диапазона, а так же отсутствие комплектующих для их ремонта.
Это можно понять, подобное происходит не только у нас, но и во многих других странах(пока не во всех).
Но как быть например, начинающим радиоконструкторам?
На страницах многочисленных сайтов, их до сих пор ожидают разнообразные схемы транзисторных приемников прямого усиления.
Отказаться от их реализации совсем? Но электронные схемы сами по себе, не в чем не виноваты и определенно, имеют право на существование.
А что говорить о массе старых, но вполне еще исправных приемников СВ-ДВ диапазонов, оставшихся на руках у населения?
Выход из создавшейся ситуации люди (причем,по всему миру!) нашли легко и быстро.
Если замолчали большие радиостанции широкого вещания, что может помешать заменить их миниатюрными персональными передатчиками?
Собрав буквально из нескольких деталей крайне простое устройство можно оживлять приемники СВ-ДВ прямого усиления в радиусе нескольких десятков а супергетеродины - сотен метров.
Едва ли это может как раньше, считаться каким-то там пиратством или радиохулиганством. Ведь как вы сами понимаете, диапазон СВ-ДВ оказался фактически, в данный момент - не востребован структурами нашего государства.

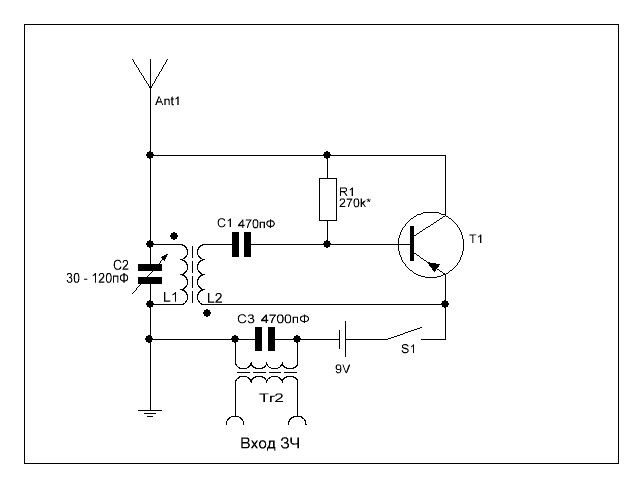

Итак, предложенная схема представляет собой генератор синусоидальных колебаний с индуктивной обратной связью, реализованный на одном транзисторе + модулятор на трансформаторе.
Транзистор - любой маломощный высокочастотный структуры p-n-p. Например, германиевые П401, П402, и т. д. - вплоть до П416.
Кремниевые - КТ361, КТ3107 с любой буквой.
N-p-n транзисторы(КТ315, КТ3102) тоже можно использовать, но придется поменять полярность питания.
L1 для диапазона СВ может имееть от 60 до 100 витков, ДВ - 250 витков провода ПЭЛ 0,1 - 0,25. Катушка L2 15-25 витков такого же провода. Сердечник - от магнитной антенны
транзисторного приемника. Если есть под рукой готовая магнитная антенна, можно использовать ее(рекомендую!). Величина резистора R1 подбирается так, что бы величина эмиттерного
тока составляла 15 - 20 мА. Трансформатор для модуляции можно взять любой малогабаритный понижающий сетевой(с 220 до 15-30в), хорошо подойдет трансформатор от старой радиоточки.
Сигнал звуковой частоты с выхода усилителя (например, усилителя компьютерных колонок) подается
на его низкоомную обмотку(8-12 Ом), ток питания протекает через высокоомную(50-150 Ом).

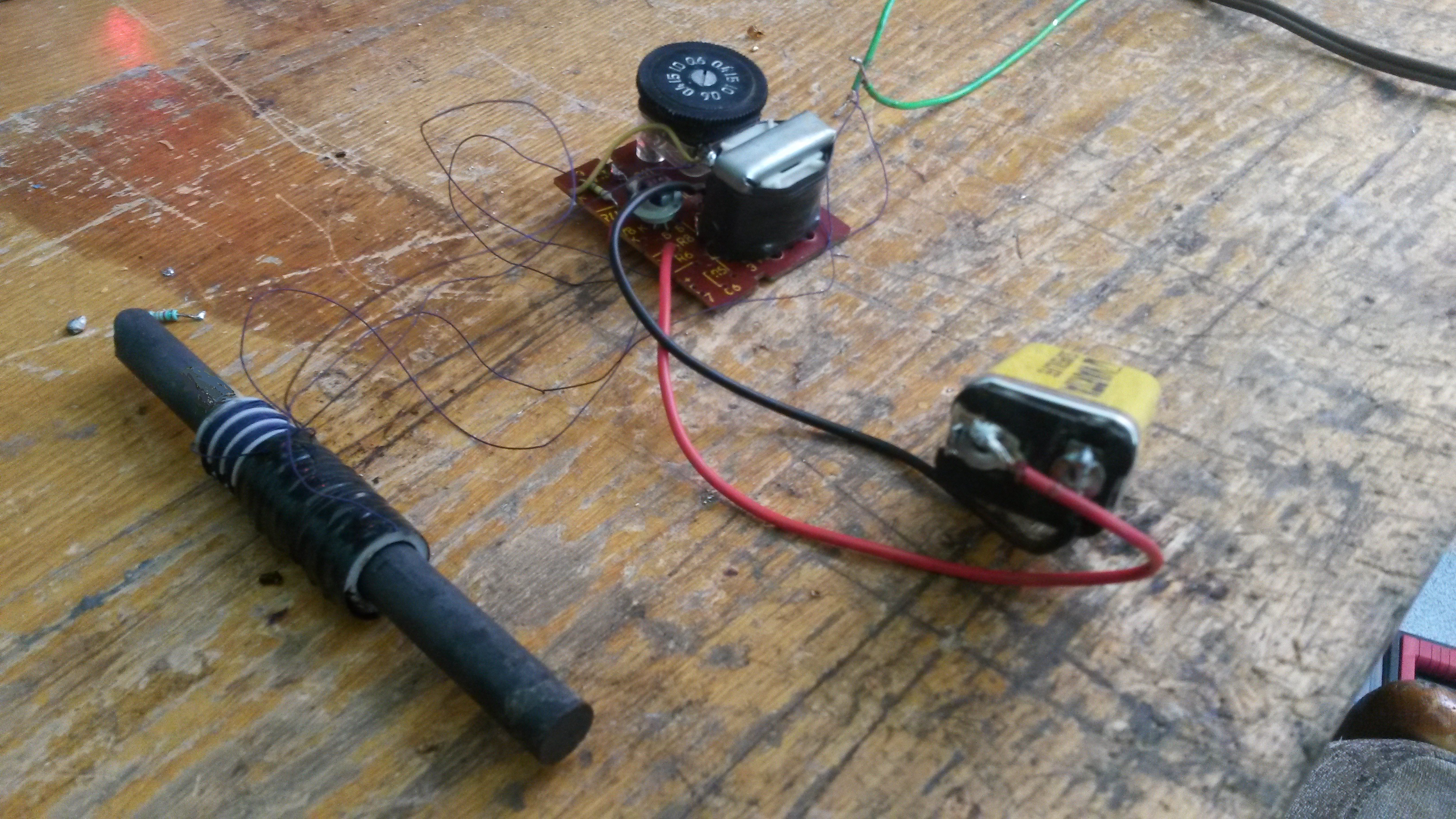

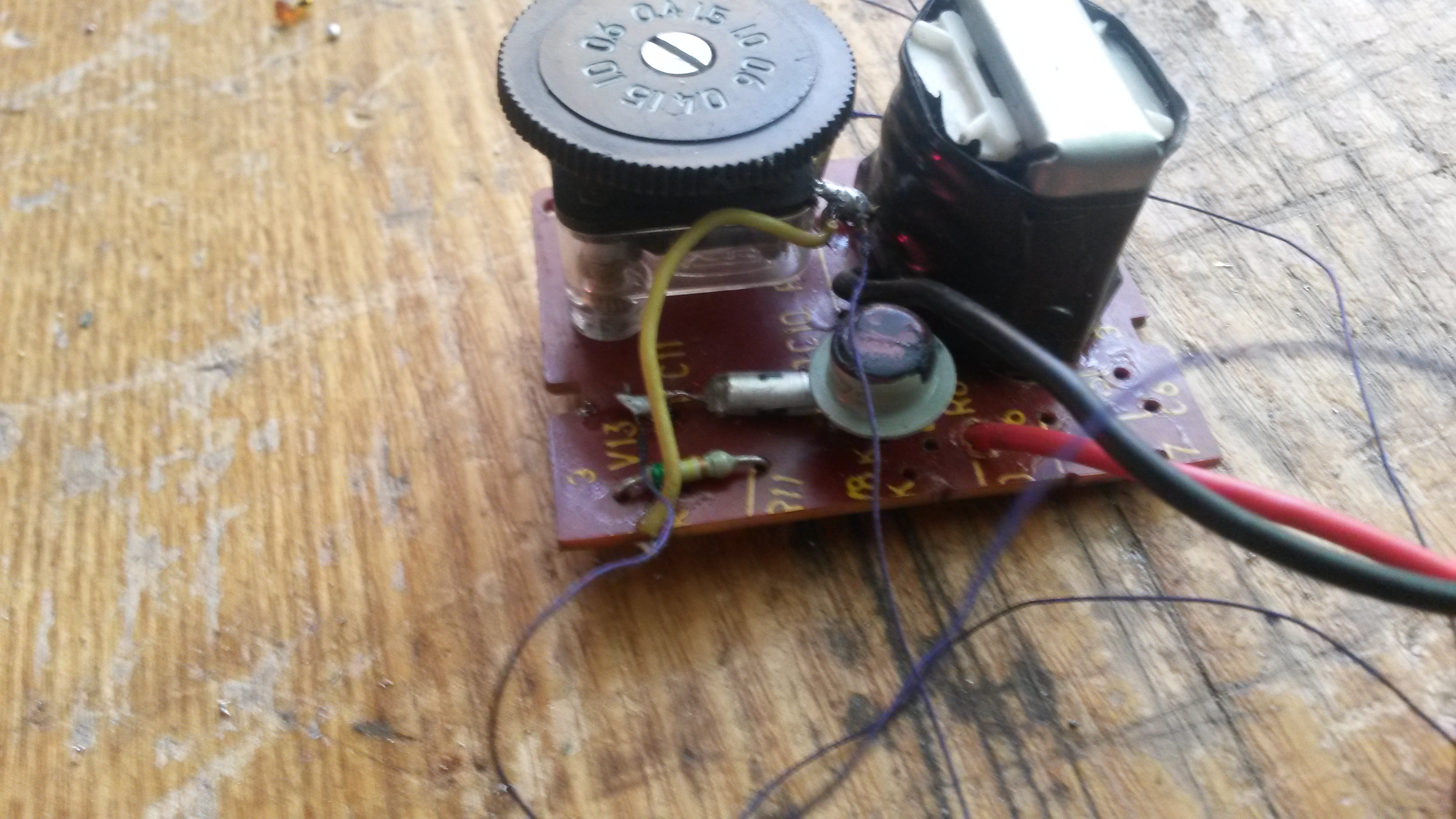

Для уменьшения габаритов
схемы можно самому намотать трансформатор(что я и сделал). Проще всего взять миниатюрный фазоинверсный транс из выходного
каскада старого транзисторного приемника, смотать 2 вторичные обмотки, оставив только первичную(у "Альпиниста" - около 120 ом). Затем используя
смотанный провод намотать 150 - 200 витков. Конденсаторы С1,С3 можно использовать любых типов, причем С3(4700пФ) можно и не ставить - все отлично работает и без него.
Для питания схемы лучше использовать отдельный блок питания с выходным напряжением 8-10в, элемент "Крона" на самом деле, не лучший вариант - его на долго не хватит.
Конденсатор для подстройки - любой переменный, от малогабаритного транзисторного приемника, лучше воздушный но
можно использовать и керамический.
Если он двухсекционный(от супергетеродина) - используется одна секция. В качестве антенны можно использовать провод длиной не менее 10 метров(длину и расположение нужно подбирать опытным путем).
Для заземления - радиаторы отопления и металлические водопроводные трубы, в отсутствие таковых - зарытый в землю полутораметровый металлический штырь или уголок.
И заземление и антенну лучше подключать не напрямую, как нарисовано на схеме, а через конденсатор 100пФ.
Если необходимо обеспечить радиотрансляцию в радиусе до 5 метров(в пределах комнаты), дополнительной антенны и заземления может и не понадобиться - достаточно будет уровня сигнала, излучаемого
магнитной антенной. Расстояние при этом ощутимо зависит от длины ее ферритового штыря - чем больше, тем дальше.
Но если нужно увеличить дистанцию - без них не обойтись. Максимальное расстояние приема при этом, достаточно сильно будет зависить от чувствительности вашего приемника
Передатчик СВ на одном транзисторе.

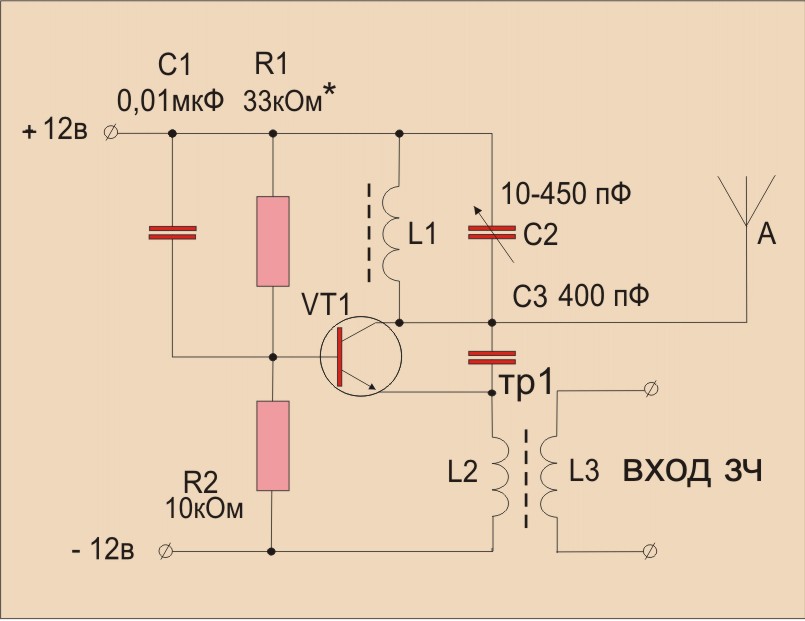

Еще один вариант маломощного передатчика в диапазоне СВ, на одном транзисторе представляет из себя
генератор синуса, выполненный по схеме"емкостная трехточка". Модуляция производится
с помощью трансформатора.
Собирая эту схему я использовал, такие детали: Транзистор кт630 с граничной частотой передачи 50мГц( на самом деле,можно использовать любой высокочастотный).
Трансформатор
от советской проводной радиоточки - первичная обмотка около 300 Ом, вторичная около 3.
Магнитная антенна(L1 на схеме) от какого-то старого советского приемника, диаметр ферритового
стержня 8мм, длина-160мм, число витков катушки-около 60.
Конденсатор
переменной емкости(C2 на схеме) воздушный, также от неустановленного приемника, без обозначений.
Максимальная емкость одной секции около 400пФ.
Сопротивление резистора R1 подбирал опытным путем в режиме генерации, выставляя
на коллекторе транзистора напряжение, равное половине питающего.
Конденсатор C1 слюдяной, C3 - 2 керамических включенных в параллель(просто не нашел нужного номинала).
Питание на эмиттер транзистора идет через первичную обмотку(300 Ом), на вторичную(L3 на схеме)
подается сигнал звуковой частоты с выхода усилителя.

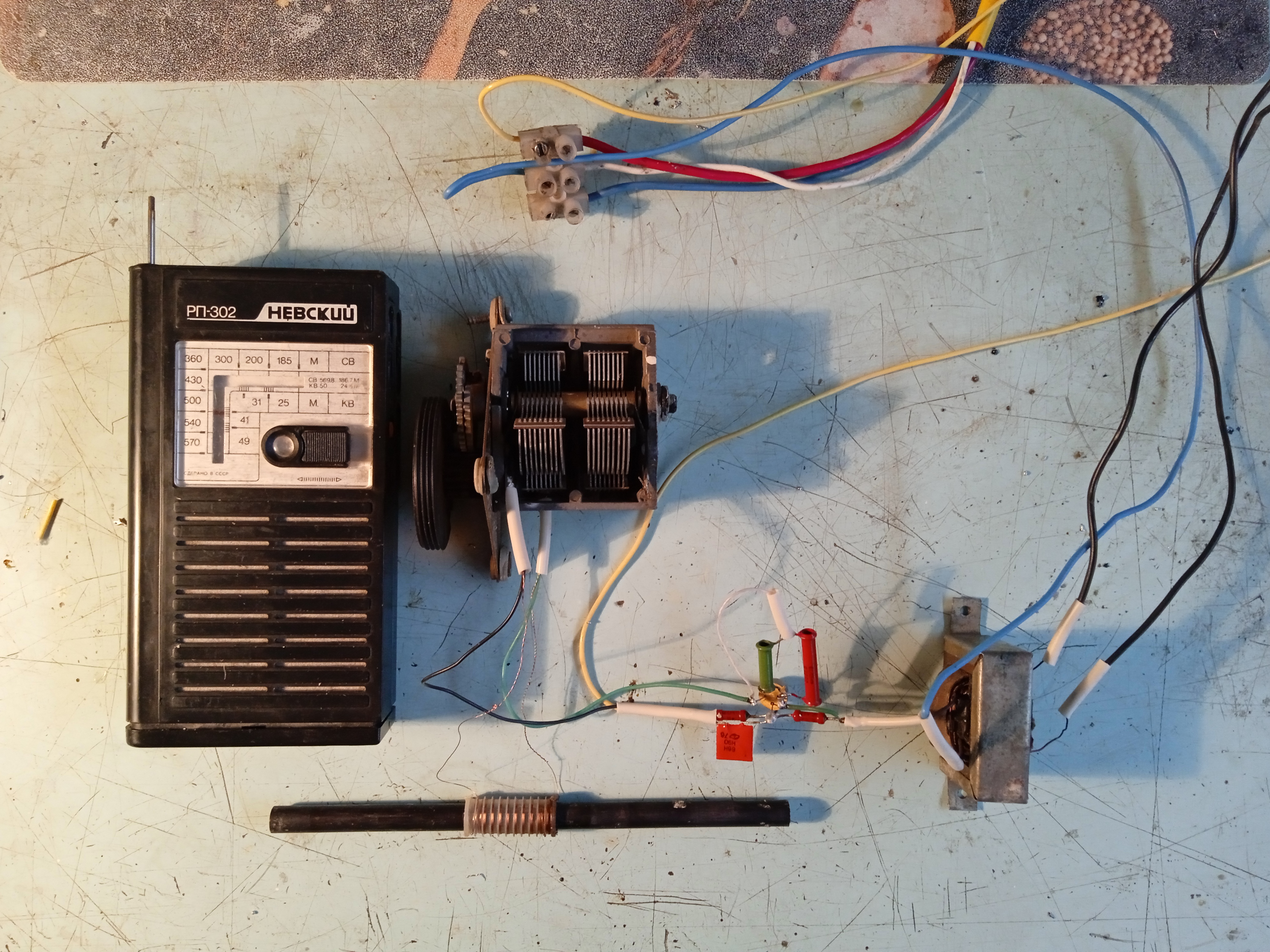

Дальше были испытания, передача велась только с магнитной антенны, никаких дополнительных проводов
я цеплять не стал.
При напряжения питания 15 вольт(на передатчике) приемник "Невский 302" устойчиво принимал сигнал
трансляции на расстоянии до 7 метров. На большем удалении прием начинали портить индустриальные помехи.
Дальнейшим этапом, я собрал простейшую схему детекторного приемника с усилителем
на одном транзисторе. И на этот приемник, так же удалось осуществить прием, но на
дальности не более 1 метра, практически в пределах рабочего стола.
Остается добавить, что модуляция в этой схеме передатчика является не амплитудной, а частотной.
Но вполне очевидно, что это не мешает использовать для приема трансляции любые приемники АМ.
