Микросхема К155ЛА3, импортный аналог - микросхема SN7400.

Микросхема К155ЛА3, как и ее импортный аналог SN7400(или просто -7400, без SN), содержат в себе четыре логических элемента (вентиля) 2И - НЕ. Микросхемы К155ЛА3 и 7400 являются аналогами с полным совпадением распиновки и очень близкими рабочими параметрами. Питание осуществляется через выводы 7(минус) и 14(плюс), стабилизированным напряжением от 4,75 до 5,25 вольт.

Микросхемы К155ЛА3 и 7400 созданы на базе ТТЛ, поэтому - напряжение 7 вольт является для них абсолютно максимальным. При превышении этого значения прибор очень быстро сгорает.
Схема расположения выходов и входов логических элементов (распиновка) К155ЛА3 выглядит вот, таким образом.

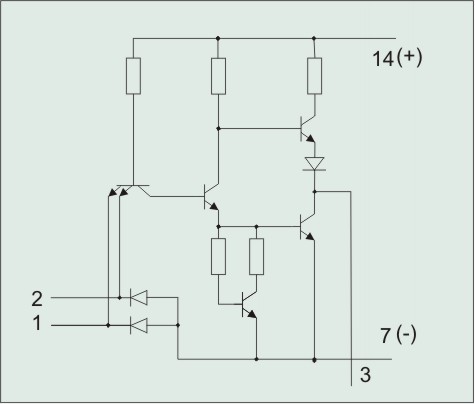

На рисунке ниже - электронная схема отдельного элемента 2И-НЕ микросхемы К155ЛА3.

Параметры К155ЛА3.

1 Номинальное напряжение питания 5 В
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2,4 В
4 Входной ток низкого уровня не более -1,6 мА
5 Входной ток высокого уровня не более 0,04 мА
6 Входной пробивной ток не более 1 мА
7 Ток короткого замыкания -18...-55 мА
8 Ток потребления при низком уровне выходного напряжения не более 22 мА
9 Ток потребления при высоком уровне выходного напряжения не более 8 мА
10 Потребляемая статическая мощность на один логический элемент не более 19,7 мВт
11 Время задержки распространения при включении не более 15 нс
12 Время задержки распространения при выключении не более 22 нс

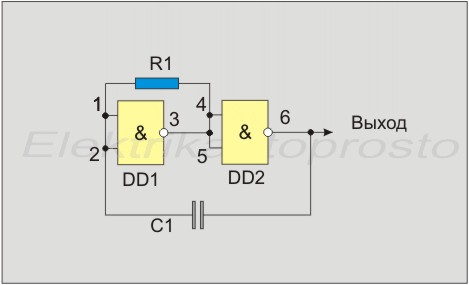

Схема гератора прямоугольных импульсов на К155ЛА3.

Очень легко собирается на К155ЛА3 генератор прямоугольных импульсов. Для этого можно использовать любые два ее элемента. Схема может выглядеть вот так.

Импульсы снимаются между 6 и 7(минус питания) выводами микросхемы.
Для этого генератора частоту(f) в герцах можно расчитать по формуле f= 1/2(R1 *C1). Значения подставляются в Омах и Фарадах.
