Часы с ИН-12 на микросхемах 511 серии.

Так получилось, что однажды попалось мне в руки, некоторое количество газоразрядных индикаторов ИН-12.
Ну а немного погодя, возникло желание собрать на них простые часы. И при этом, из "спортивного интереса" использовать только то детали и комплектующие, что есть под рукой.
Под рукой было, кроме индикаторов ИН-12,мешок с советскими микросхемами 511 серии и кварцевые стрелочные часики из фикспрайса в картонном корпусе.
Что касается имеющихся микросхем - это были счетчики, триггеры,логические элементы и т.д. Исходя из этого и рассматривались мной возможные варианты схем.

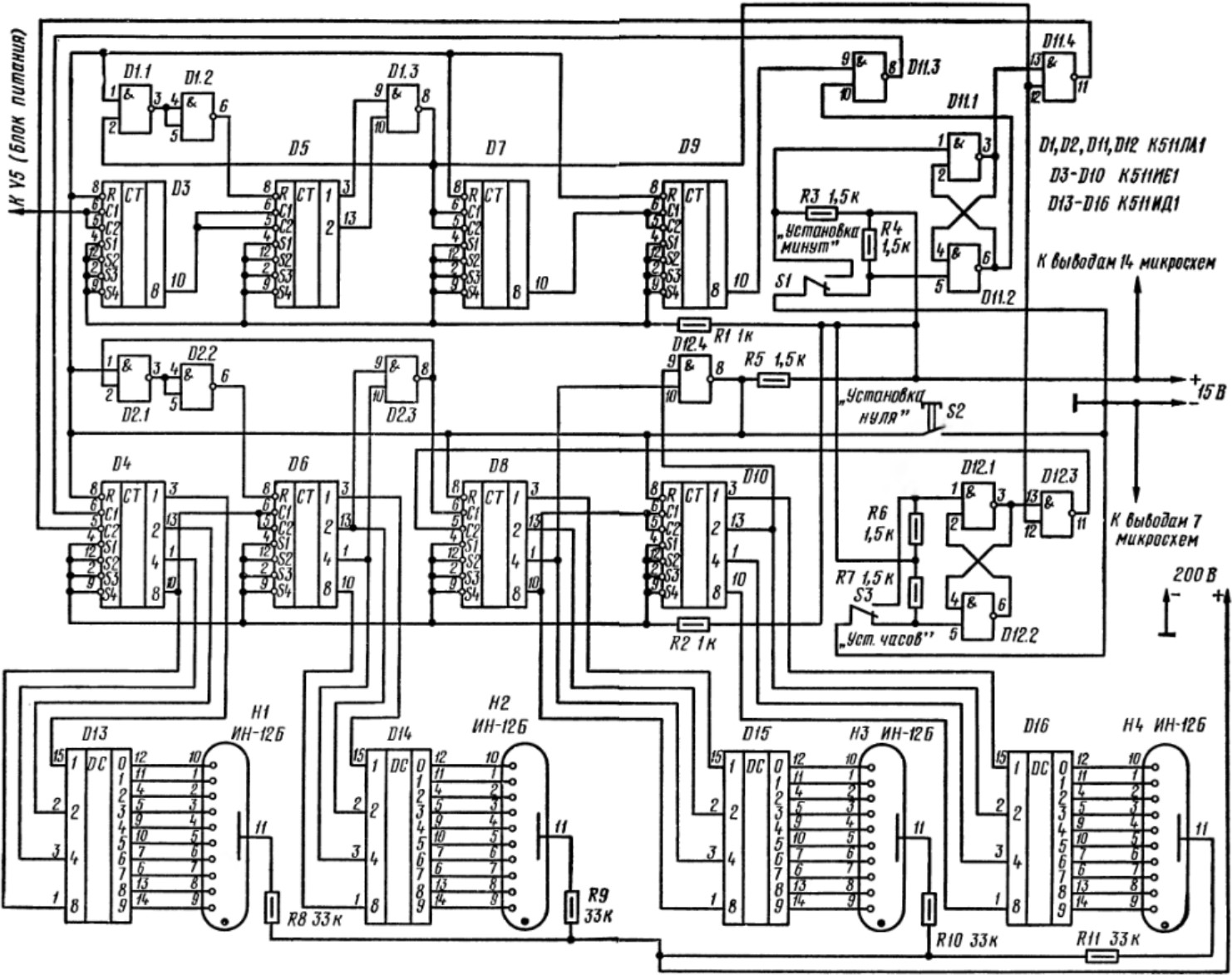

Боле-менее подходящий вариант я нашел в приложении "В помощь радиолюбителю" №70,1980 года выпуска. Ссылка на Djvu файл.

Интересно,что в качестве источника для задающих импульсов, здесь предложено использовать 50 герц сетевого напряжения. Когда-то, очень давно оживляя большие стрелочные часы, я уже пробовал подобный вариант.
Результат меня тогда не порадовал.Частота сети у нас оказалась весьма нестабильна.
В итоге, тогда была использована стандартная схема на специализированной к176ие12.

На этот раз я решил использовать в качестве генератора китайские кварцевые часы из фикспрайса.
Их микросхема-капелька выдает поочередно по 30 положительных импульсов в минуту на каждый из двух выходов, идущих к электромагниту шагового механизма. А вместе - 60.

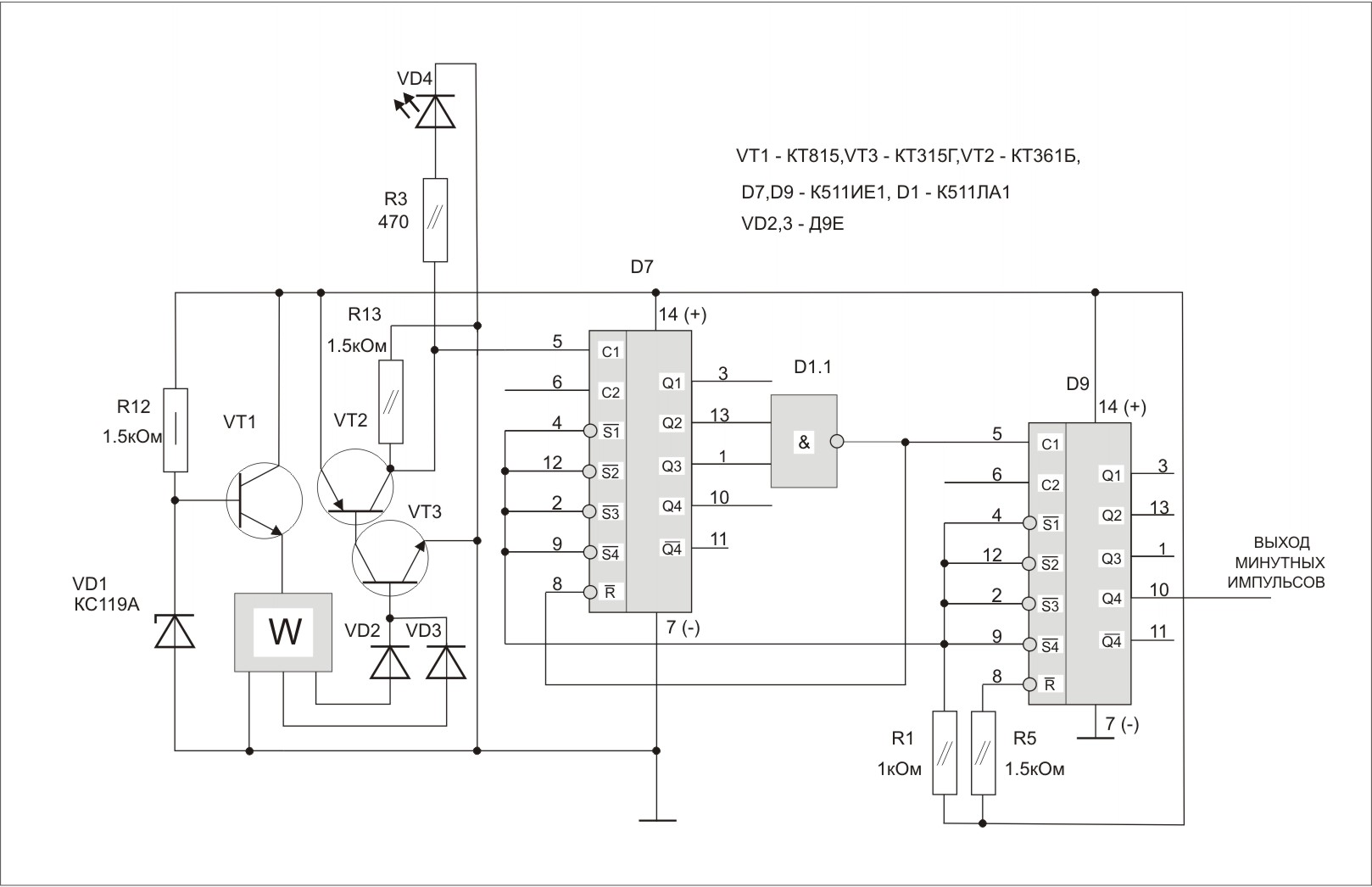

Итогом оказалась вот такие изменения.

На D1.1 D7,D9 теперь собран делитель на 60.К счетному входу D7 подключается микросхема часов(с отключенным электромагнитом) через два диода, два транзистора. В итоге получается схема минутных импульсов плюс индикатор секундных, на светодиоде. Микросхема часов W питается пониженным напряжением от стабилизатора на транзисторе VT1. Выход соответственно, подключается к 9 выводу D11.3. При этом из "родной" схемы исключаются: D3,D5.

Много позже мне конечно пришло в голову, что все можно было сделать несколько проще.Оставить только один из двух выходов микросхемы W. Переделать делитель с 60 на 30, поменяв вывод 3 D1.1 c выводом 1, обойтись без диодов. Обойтись без инвертирующего транзистора VT2, поставив вместо него в коллекторную цепь VT3 резистор и попробовать снимать импульсы с его коллектора. Но на тот момент все уже было собрано и работало, как на видео.

Я не стал рисовать и травить красивую плату(да простят меня любители подобных вещей!). Нашел старую, с большим количеством готовых отверстий, ободрал с нее печатный монтаж. Повтыкал микросхемы и спаял устройство соединяя ножки тоненькими проводками. Засунул то что получилось в картонный корпус от часов из фикспрайса и заклеил переднее пустое пространство крышками от пластикового кабель-канала.

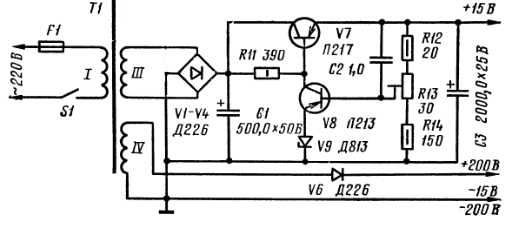

Блок питания я собрал по схеме, предложенной в источнике.

Микросхемы серии к511 очень прожорливые. Ток потребляемый схемой превышает 300 мА. Но для стационарных часов, расположенных на рабочем месте это проблемой не является.
