Радиоприемник ФМ-диапазона(FM) на одной микросхеме(CXA1238S).


Случилось так, что однажды, одному человеку захотелось собрать своими руками хороший приемник ФМ. Подходящий вариант нашелся быстро, на сайте radioshema.ru
Схема представляет собой(как потом оказалось)модификацию варианта предложенного производителем специализированной микросхемы CXA1238S(можно найти, набрав в поисковике "datasheet CXA1238S). В оригинальную схему добавлены два транзистора, один в качестве усилителя УВЧ, второй - каскад ПЧ. Кроме того, изменена схема входного контура и гетеродина, а именно - вместо переменных конденсаторов применены варикапы.

К схеме прилагался рисунок печатной платы.

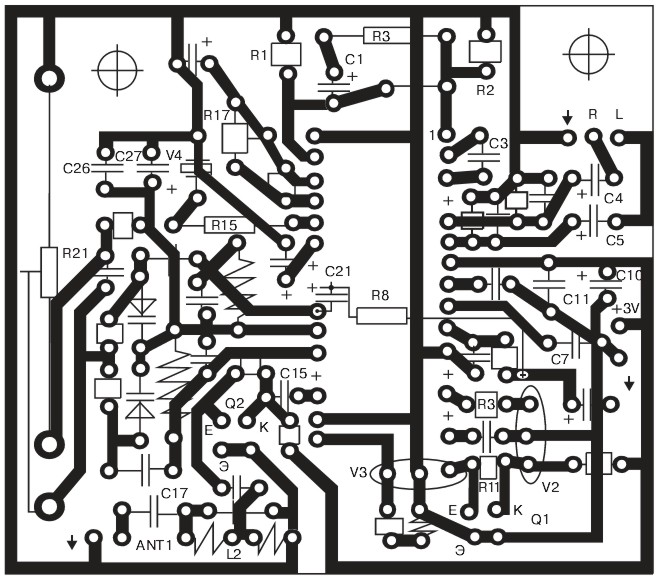

Приемник ФМ - рисунок печатной платы

После долгой работы по изготовлению наступил долгожданный момент - приемник был готов к испытаниям.

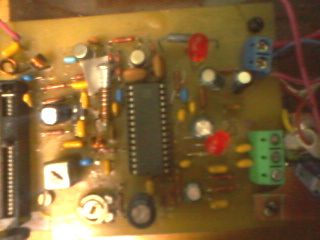

Приемник ФМ - плата в сборе

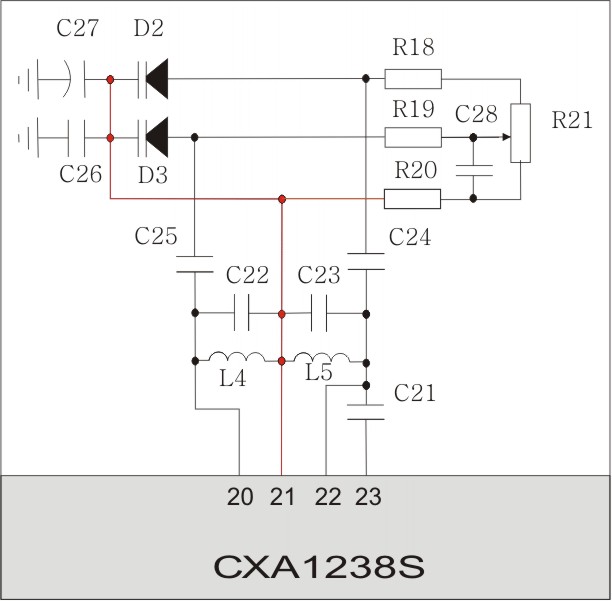

После подачи питания и подключения подходящего куска провода в качестве антенны, схема "ожила". Приемник определенно работал, но не совсем так, как от него ожидалось. Он ловил только одну радиостанцию, качество звука при этом было совсем неважным. Советы по настройке(достаточно подробные,надо сказать) не дали положительного результата. Само собой, возникли вопросы по поводу работоспособности предложенной схемы. После более пристального изучения внимание привлекла цепь настройки. Оказалось, что с ее помощью перестроиться куда либо, представляется совершенно невозможным. Ведь для того, что бы емкость варикапов менялась, необходимо подавать на них хоть какое-нибудь напряжение. А здесь, имеется плюс с источника опорного напряжения(на рисунке отмечен красным) микросхемы, а минуса - нет!

Заглянув в интернет и пройдясь по тематическим сайтам удалось обнаружить более жизнеспособные варианты, такие как - вариант оригинальной схемы производителя(SONY) или например, вот эту схему (сайт "Dinistor.net").

Как видите, здесь с настройкой все в порядке. Напряжение на варикапы подается. Оно изменяется при помощи резистора R12. Как вы сами понимаете, полностью переделывать практически готовую схему не было никакого смысла, были внесены поправки в схему настройки(навесным монтажем). После этого все прекрасно заработало. Приемник ловит практически все радиостанции ФМ вещающие в нашем регионе. Качество звука вполне высокое, хотя АЧХ тракта ЗЧ имеет заметный перекос в область более высоких частот. С помощью цепи R14, R14* происходит удержание пойманной радиостанции, эффект усиливается при уменьшении сопротивления резистора R14 и соответственно ослабляется при его увеличении(выбрано около 400кОМ). Лично я бы порекомендовал воспользоваться всем желающим вариантом с "Dinistor.net"(по уже понятным причинам). Схема не содержит редких или дорогих элементов.

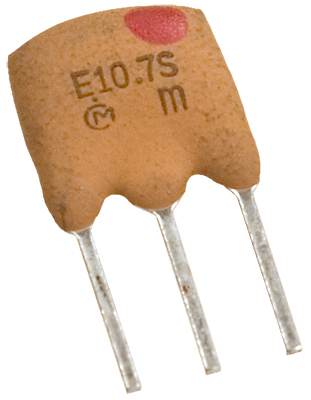

Фильтр ПЧ(10,7 МГц).

Электролитические конденсаторы:

С1,С18 -
С3,С4,С5,С16 -
С7-
С9-
С11-
С13,С14-
4,7мкФ*10В
1мкФ*10В
10мкФ*10В
33мкФ*10В
2,2мкф*10в
47мкФ*10В

Остальные конденсаторы - керамические:

С2 -
С6,С8,С10,С23 -
С12,С22 -
С15, С20-
С17, С19-
С21 -
С24 -
С25 -
С26 -
С27 -
С* -
0,47мкФ
10-15нФ
0,1мкФ
1нФ
10пФ
10-56пФ
15пФ
180-220пФ
33пФ
3-5пФ
0,1мкФ

Резисторы:

R1, R13 -
R2 -
R3, R7 -
R5 -
R6 -
R8, R9,R12 -
R10 -
R11 -
R14 -
R14' -
2,2 kOm
10 kOm
6,8 kOm
680 Om
100 Om
100 kOm
3,3 kOm
220 Om
100-680 kOm
100 kOm

Контурные катушки L1, L2, L4 - наматываются на оправке диаметром 3 мм (стержень от шариковой ручки) проводом ПЭЛ-0,5. В качестве резистора R12 можно применить любой переменный резистор. Но лучше использовать многооборотный (такие резисторы применялись в старых телевизорах,в блоке выбора программ).

Фильтр ZQ1 можно заменить такой схемой.

Схема замены фильтра L3 - 10... 14 витков ПЭЛ-0,5 на каркасе диаметром 5мм с подстроечным ВЧ сердечником. Сборка и наладка устройства:
При питающем напряжении - 2... 7,5В вместо стабилизатора напряжения DA2 следует установить перемычку.
Уровень сигнала НЧ на выходе не более 250мВ, для настройки тюнера "на слух" необходимо использовать любой подходящий усилитель ЗЧ.
Настройку тюнера следует проводить в зоне уверенного приёма, в следующей последовательности:

1. Входной контур L4, C26 не устанавливается;
2. Контуром L1, C17 гетеродин настраивается на приём любой мощной FM-станции;
3. Контуром L2, C19 настраивается УВЧ по максимальной громкости;
4. Контура настраиваются путём сжатия или растяжения катушек L1, L2 или изменением количества витков;
5. При замене фильтра ZQ1 на LC контур, его необходимо настроить в резонанс на частоту 10,7 МГц. На слух это определяется по минимуму искажений и максимальной громкости;
6. Перемещая движок резистора настройки R12 в крайние положение подстроить контуром L1, C17 частоту гетеродина до полного перекрытия диапазона;
7. резистором R4 подстроить частоту ГУН до надёжного захвата пилот-тона, что определяется по зажиганию VD1 при приёме стерео-передач (выключатель SA1 - разомкнут);
8. Установить входной контур L4, C26 и настроить его по максимальной громкости станций, расположенных по краям диапазона;

Рекомендуется повторить настройку при слабом сигнале для получения максимального качества приёма. После окончания настройки витки катушек необходимо закрепить ваткой пропитанной парафином.
Если даже после окончательной настройки при приёме мощных станций остаётся шум рекомендуется заземлить выводы 19, 24 на общий провод через конденсаторы ёмкостью 0,1 мкФ (на схеме обозначены С*).

При эксплуатации обнаружен недостаток в работе АПЧ: неравномерность действия АПЧ от центра диапазона к его краям, поэтому рекомендуется убрать резистор R14, и заменить его цепочкой R14', и С27 (на схеме - синим цветом). Ёмкость С27 - определяет степень удержания настройки на станции.
Расширить диапазон перекрытия тюнера, можно уменьшив ёмкость или выпаяв конденсаторы С17, и С19. При этом потребуется заново подогнать участки диапазона, подстроить гетеродин (L1-6 вит.), настроить УВЧ (L2-7 вит.), подстроить входной контур на середину диапазона (L4), потребуется менять количество витков контурных катушек. Так же следует учесть, что, все настройки желательно проводить в середине РВ диапазона.
Ёмкость конденсатора С27 необходимо снизить до значения 1... 3 пФ. На 12-й вывод можно "навесить" светодиод относительно "+" питания, через токоограничивающий резистор аналогичный R5.
