Блок питания - это очень важная часть, любого электронного устройства. Для питания полупроводниковых схем необходимо преобразовать переменное напряжение питающей сети - понизить(в большенстве случаев), выпрямить и сгладить - сделав постоянным, с минимумом сетевых пульсаций. Стабилизировать - минимизирововав воздействия скачков напряжения питающей сети, и тока нагрузки.

Простейший нестабилизированный блок питания.

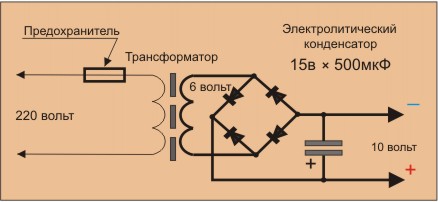

В некоторых случаях, когда ток нагрузки постоянен(или невелик) можно обойтись блоком питания, без стабилизации выходного напряжения. Подобное устройство состоит из понижающего сетевого трансформатора, диодного моста и сглаживающего фильтра. Вот так, может выглядеть его схема.

В качестве сетевого понижающего трансформатора можно использовать любой, подходящий по мощности и напряжению. Диодный мост в виде отдельной сборки, выбирается с заявленным рабочим током в два раза больше расчетного. Если диодный мост составлен из отдельных диодов - рабочий ток равен расчетному. Необходимо учесть, что напряжение после сглаживающего фильтра(электролит. конденсатор С1) будет в 1,4 раз превышать напряжение на выходе диодного моста. Электролитический конденсатор подбирается с номинальным напряжением - в два раза выше выходного напряжения блока. Емкость конденсатора зависит от силы потребляемого тока и напряжения питания. Ее можно подобрать экспериментальным путем - подставляя дополнительные конденсаторы, добиваясь снижения пульсации до приемлемых пределов.

Стабилизированный блок питания.

Схему блока питания можно усовершенствовать, добавив элементы стабилизации. Простая схема стабилизации может выглядеть вот так:

Выходное напряжение трансформатора, должно быть выше номинального напряжения стабилизации в 1,5 - 2 раза. Номинал сопротивления резистора подбирается таким образом, что бы ток протекающий через стабилитрон, не превышал номинально допустимый. Номинал тока резистора, так же, должен быть соответствующим. Напряжение стабилизации стабилитрона - расчетное напряжение блока питания, минус падение напряжения на переходе транзистора. Номинальный ток стабилизации стабилитрона - расчетный максимальный ток блока питания, деленный на коэффициент усиления транзистора. Параллельно стабилитрону подключается емкость 100нФ, для шунтирования помех. Транзистор - мощный, с радиатором, подходящий по току и напряжению.

Другой вариант подобного блока питания - с использованием интегрального стабилизатора(микросхемы) серии КРЕ(отечественная) или импортного аналога -IC4 78.

Конденсаторы С2 и С3 - номиналом 100нФ, для шунтирования помех.



Приемники.

Простейший детекторный приемник.

Описание позволяющее собрать простейший детекторный приемник, способный принимать радиостанции средне и длинноволнового диапазонов с помощью наружней антенны и заземления.

Детекторный приемник с усилителем.

Схема детекторного приемника с усилительным каскадом на составном транзисторе, дающего возможность громкоговорящего приема местных средне и длинноволновых радиостанций.

УКВ приемник на одном транзисторе.

Схема позволяющая собрать сверхрегенеративный приемник позволяющий прослушивать местные радиостанции УКВ диапазона используя высокоомные телефоны(наушники).

Регенеративный приемник на трех транзисторах.

Простая схема коротковолнового регенеративного приемника, из широкораспостраненных радиодеталей.

Приемник FM на микросхеме CXA1238S(стерео).



Схемы различных электронных устройств.

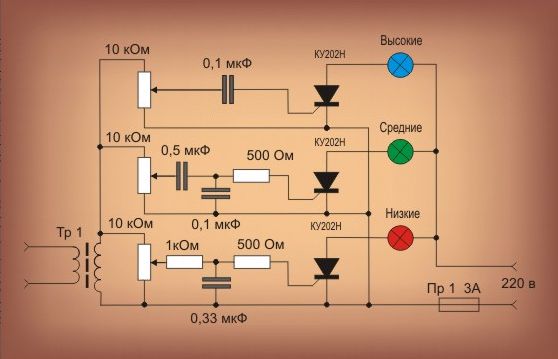

Схемы цветомузыкальных автоматов.

Зарядное устройство для автомобильных аккумулятоов.

Простейшее зарядное устройство с плавной регулировкой тока, на германиевых транзисторах П217 - П210.

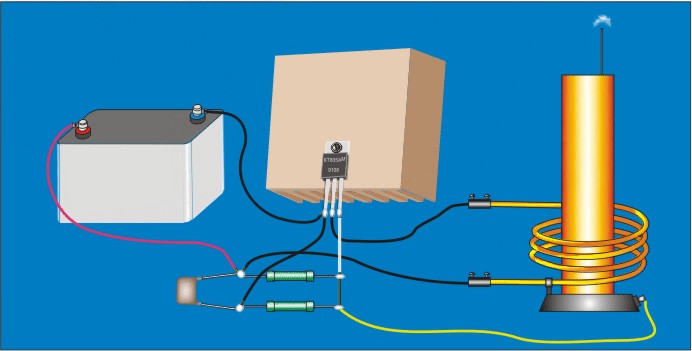

Качер Бровина.

Металлоискатель- приставка на одном транзисторе.

Три схемы устройств для поиска скрытых металлических предметов:
Металлоискатель - приставка для поиска небольших металлических немагнитных предметов(монеты, кольца и др.)
Малогабаритный металлодетектор(на микросхемах) для обнаружения скрытых металлических предметов в стенах помещения(область применения - строительство и ремонт).
Металлоискатель для поиска металлов с слабо выраженными ферромагнитными свойствоми( медь, олово,серебро) - схема на транзисторах с применением кварцевого резонатора.

Передатчик диапазона СВ-ДВ малой мощности, на одном транзисторе.



Схемы усилителей.

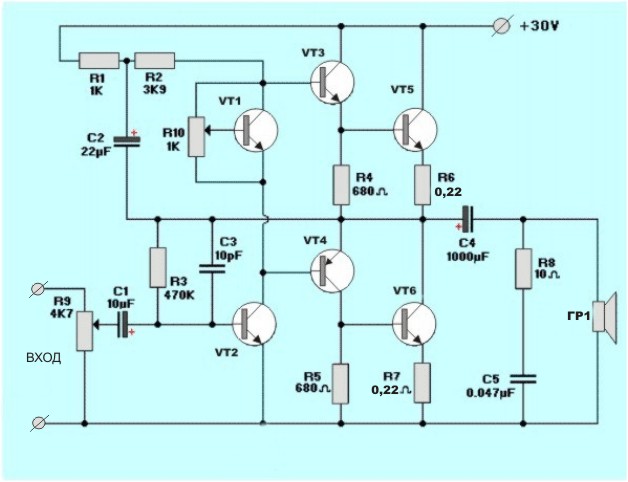

Схема транзисторного усилителя на 50 Ватт с униполярнным питанием.

Несложная схема мощного транзисторного усилителя с двухполярным питанием.

Схема транзисторного усилителя на транзисторах ГТ404 - ГТ402.

Простая схема усилителя мощности(на трех транзисторах).

Усилители на микросхемах.


К сожалению, с 2014 года в России полностью было прекращено вещание на длинных волнах(а на средних с 2013). Можно было бы считать, что материалы изложенные ниже, потеряли актуальность - детекторные приемники и обычные приемники прямого усиления, по причине невысокой селективности могут работать эффективно только в этих диапазонах. Но все же - выход из этого положения существует!

Простейший детекторный приемник.

Детекторный приемник - самое простое устройство, позволяющее произвести прием радиовещательных радиостанций, использующих амплитудную модуляцию. Классический детекторный приемник рассчитанный на прием в диапазоне длинных и средних волн состоит из колебательного контура, амплитудного детектора, собранного на одном диоде и высокоомных головных телефонов (наушников, говоря по-просту). Рисунок иллюстрирующий принцип работы амплитудного детектора

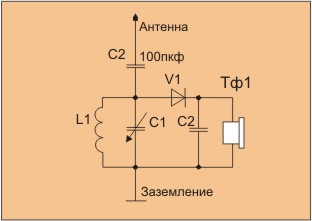

На рисунке диод "обрезает" отрицательную составляющую радиосигнала. Затем, фильтрующая емкость производит выделение огибающей выпрямленного сигнала высокой частоты - получается сигнал низкой частоты. Вот так, может выглядеть схема реального детектороного приемника.


В качестве колебательного контура можно использовать конденсатор переменной емкости(C1), от любого неисправного промышленного приемника и магнитную антенну от него же. Причем нужно использовать только одну секцию конденсатора(из двух имеющихся). На ферритовый стержень магнитной антенны наматывается 255 витков(катушка L1), для приема в диапазоне длинных волн или 80 витков, для приема в диапазоне средних. Для этого используется тонкий лакированный провод толщиной от 0,1 до 0,25 мм. В качестве детектора используются диоды серии Д9. Фильтрующая емкость С2 - 1000 пкФ. Наушники - старинные головные телефоны ТОН-2.

У такого приемника нет усилителя,поэтому радиосигнал на его входе должен быть достаточно силен. Отсюда - обязательно подключение протяженной(не менее 10 метров) внешней антенны и заземления. Автор, в качестве внешней антены использовал нулевой провод от электрической розетки(через конденсатор емкостью 100 пикофарад), а заземлением служила батарея водяного отопления. Это конечно, очень опасно, хотя и весьма эффективно. Если перепутать нулевой провод с фазным - приемник вполне может взорваться, в той или иной степени, не говоря об опасности поражения электрическим током. Внешняя антенна в этом отношении более безопасна, если предусмотреть воможность ее быстрого отключения в случае начала грозы.

Детекторный приемник с усилителем.

Сигнал на выходе простейшего детекторного приемника очень слаб, для комфортного прослушивания радиопрограмм необходимо его усилить. Это можно сделать при помощи простого усилителя на двух транзисторах.


В схеме использованы два маломощных транзистора разной проводимости. Автор использовал в качестве VT1 транзистор МП41 а в качестве VT2 - КТ315. Динамическая головка - любая малогабаритная. При наличии заземления и хорошей антенны, громкость может быть достаточной, для прослушивания радиопрограмм в комнате.

Схема детекторного приемника с усилителем на трех транзисторах работает более эффективно, за счет большего усиления. В схеме использовано три германиевых транзистора. В качестве VT1 VT2 можно использовать транзисторы МП25, МП39, МП 40, МП41,МП42. VT3 - транзисторы П213, П214, П217(лучше установить на небольшой радиатор). Ток покоя - около 20 - 30 мА устанавливается с помощью переменного резистора R1. Если не ограничить ток покоя, выходной транзистор может перегреваться, а динамическая головка - сгореть. Динамическая головка любая, мощностью от 1 Вт.


Данные катушки L1 и конденсаторов С1, С2 те же, что и в предидущих схемах, для повышения избирательности введена катушка связи L2.
L2 содержит 10-20 витков провода того же типа, что и L1 и соответственно, намотана рядышком с ней на ферритовом стержне.
