Транзисторы S8050 и MJE13002(13002) .


Транзисторы S8050,SS8050.
Транзисторы MJE13002(13002).


Транзисторы S8050, SS8050

Транзисторы кремниевые структуры n-p-n, высокочастотные усилительные. Производитель - Китай. Выпускаются в пластмассовом корпусе TO-92, с гибкими выводами. Тип прибора указывается на корпусе.

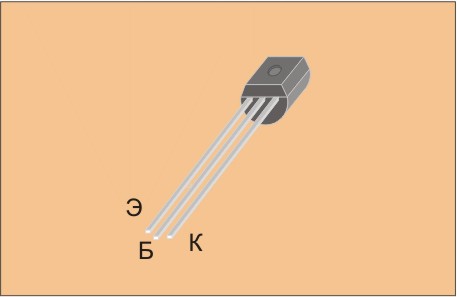

На рисунке ниже - цоколевка S8050.

Наиболее важные параметры.

Коэффициент передачи тока:
У транзисторов класса B - от 85 до 160, класса С - от 120до 200, класса D - от 160 до 300.

Граничная частота передачи тока:
У транзистора S8050 - 150 МГц.
У транзистора SS8050 - 190 МГц.

Максимальное напряжение коллектор - эмиттер - 25 в.

Максимальный ток коллектора(постоянный) - У транзистора S8050 - 0,5 А, у SS8050 - 1,5 A.

Напряжение насыщения коллектор-эмиттер при токе коллектора 500мА, базы 50мА - 0,6в.

Напряжение насыщения база-эмиттерпри токе коллектора 500мА, базы 50мА - - не выше 1,2в.

Рассеиваемая мощность коллектора- У транзистора S8050 - 0.3 Вт., у SS8050 - 1Вт.

Отечественый аналог SS8050 - КТ6114Б, при использовании в УЗЧ и УПТ можно менять на КТ815Г, КТ817Г.

Обратный ток колектора при напряжении коллектор-база 40 в - не более 0,1 мА.

Обратный ток эмитера при напряжении эмиттер-база 5 в - не более 0,1 мА.



Транзисторы MJE13002(13002)

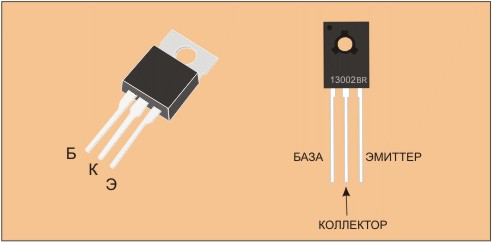

Транзисторы MJE13002(13002) кремниевые мощные низкочастотные,структуры n-p-n, предназначены для работы в преобразователях напряжения. Корпус пластиковый TO-126. Маркировка буквенно - цифровая, на корпусе. На рисунке ниже - цоколевка MJE13002(13002).

Наиболее важные параметры.

Коэффициент передачи тока - от 8.

Максимально допустимое напряжение коллектор-эмиттер - 300 В.

Максимальный ток коллектора - 1,5 А.

Напряжение насыщения коллектор-эмиттер при токе коллектора 1 А, базы 0,25 А - 1в.

Напряжение насыщения база-эмиттерпри токе коллектора 1 А, базы 0,25 А - - не выше 1,2в.

Рассеиваемая мощность коллектора - около 40 Вт(на радиаторе).

Граничная частота передачи тока - 4 МГц.

Обратный ток колектора при напряжении коллектор-база 15 в - не более 1 мА.

Обратный ток эмитера при напряжении эмиттер-база 9 в - не более 1 мА.

MJE13002(13002) при необходимости, можно заменить на любой из транзисторов, превосходящий его по характеристикам. Например - КТ872.
